InstallatIon
3-12 HPR260XD Auto Gas – 806352 Révision 2

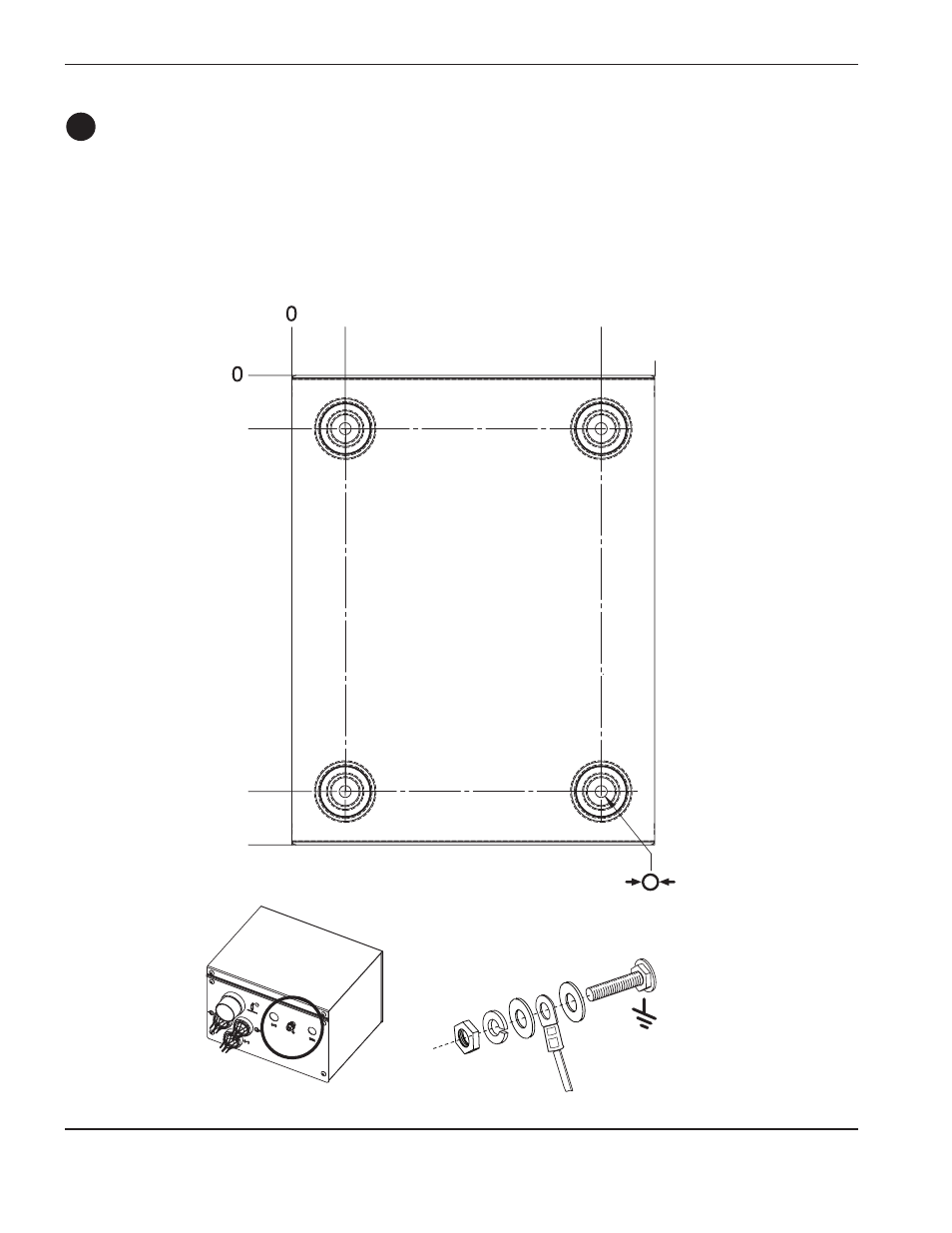

Mise à la terre de la console d’allumage
7 mm
(4 emplacements)
32 mm
32 mm 184 mm
279 mm
248 mm
216 mm
Installation de la console d’allumage
• Monter la console d’allumage sur le portique (pont) pour la configuration HFD (haute fréquence à distance).
• Monter la console d’allumage sur la source de courant pour la configuration HFL (haute fréquence locale).
• Prévoir un espace suffisant pour la dépose du capot lors de l’entretien.
B
