InstallatIon
3-14
HPR260XD Auto Gas –
806352 Révision 2

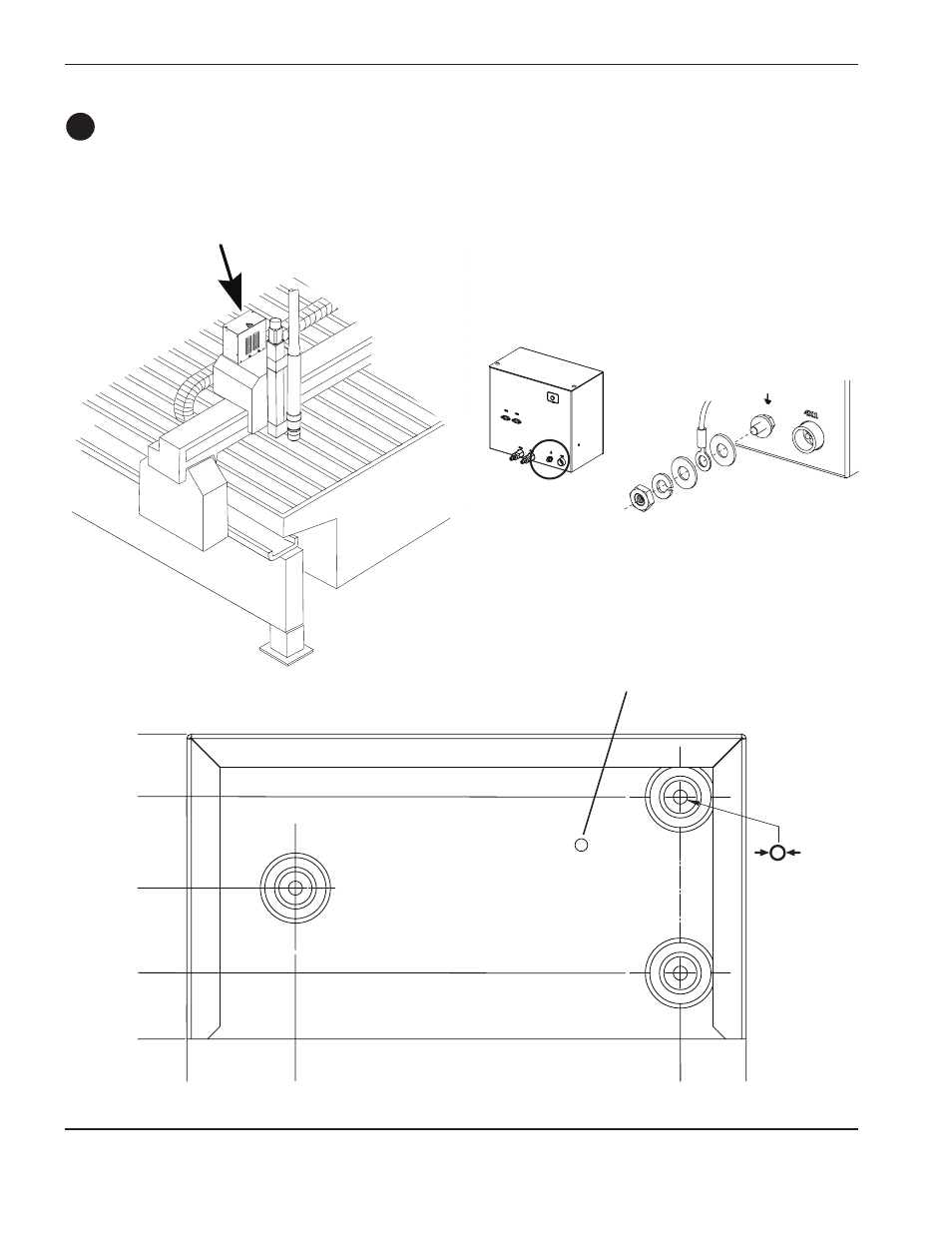

Mise à la terre de la console de dosage
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
282,5 mm
0
248,9 mm
Trou d’évent :
Ne pas obstruer
7 mm
(3 emplacements)
Installation de la console de dosage
• Monter la console de dosage à proximité du dispositif de réglage en hauteur de la torche. La longueur maximale
des tuyaux de gaz entre la console de dosage et la torche est de 1,8 m.
C
