Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 96
20.2 Câblage de contrôle automatique
IP66
L’interface de la pompe et des autres dispositifs se fait par l’intermédiaire de deux
connecteurs de borne à vis dans le module étanche 520N, à l’arrière de la pompe.
Un câble approprié doit être inséré dans le module au travers d’un ou plusieurs
presse-étoupes de câble étanches et connectés correctement. Pour ce faire, il faut
déposer le module.
Il est important de vérifier le réglage de la tension de
la pompe pour s’assurer qu’il correspond bien à
l’alimentation. Le commutateur de sélection de ten-
sion se trouve sur le panneau arrière de
l’entraînement. Pour vérifier ce réglage, il faut

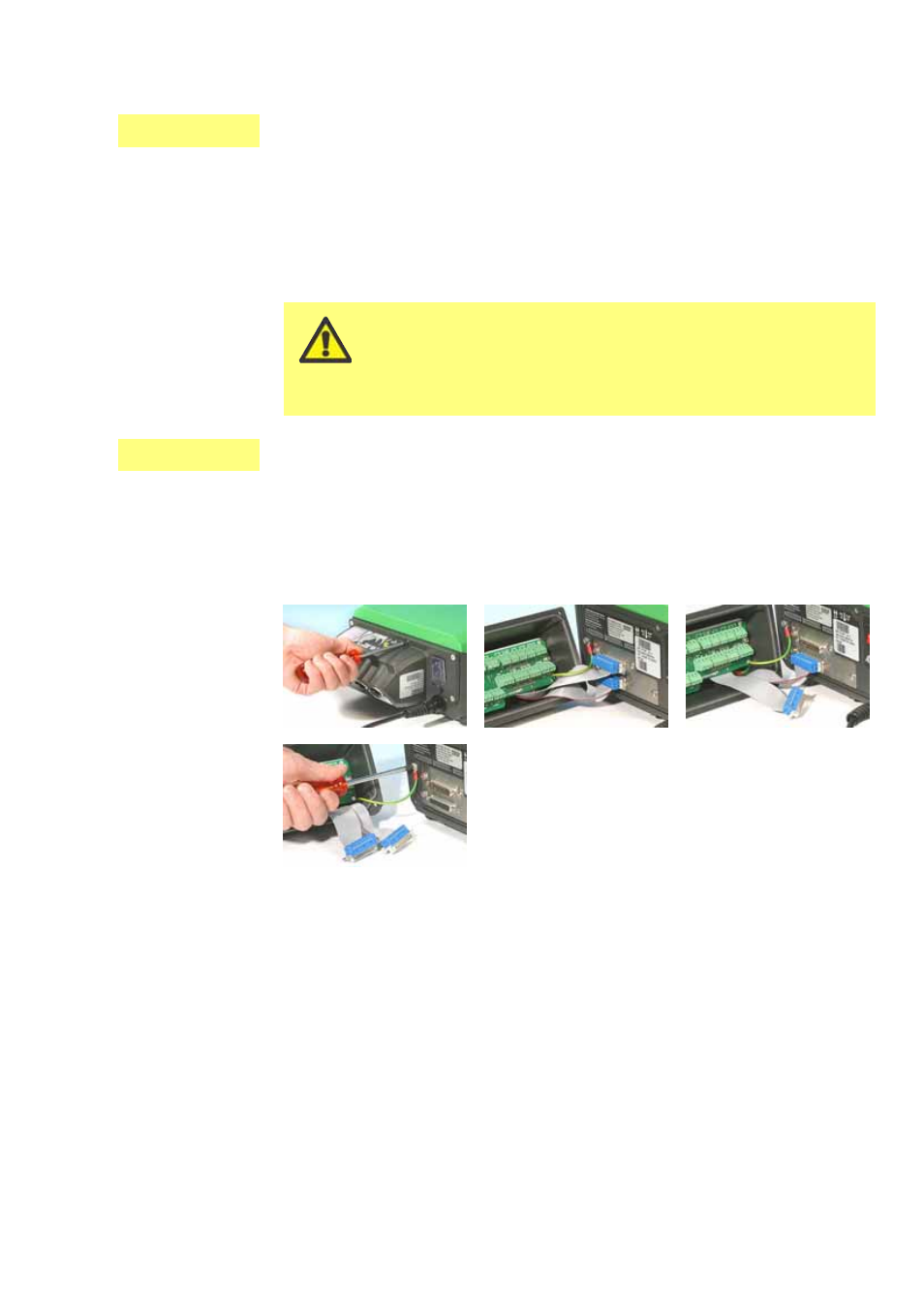

20.2.1 Dépose et réinstallation du module
520N
Pour déposer le module étanche 520N :
Le module est fixé à l’arrière de l’entraînement par six vis en inox M5x12 Pozidriv à
tête noyée.
Retirez les six vis à l’aide d’un tournevis cruciforme, en procédant en dernier
lieu avec la vis centrale du haut. Même si toutes les vis ont été retirées, la
bande d’étanchéité risque de faire adhérer le module à l’entraînement. Dans ce
cas, il suffit de taper doucement pour le dégager. N’utilisez pas d’outil pour le
dégager de force.
La bande d’étanchéité doit être conservée dans sa rainure, sur la face du mod-
ule. Le capot transparent du commutateur marche/arrêt doit rester sur sa
bride, sur la face du module. Vérifiez que le joint d’étanchéité est intact, ainsi
que le capot transparent du commutateur marche/arrêt. Si l’un ou l’autre est
endommagé, il convient de le(s) remplacer afin de garantir une étanchéité opti-
male.
