Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 115
26 La tête de pompe 505L
Pour remédier aux effets pulsatoires que montrent certaines pompes péristaltiques,
Watson-Marlow a développé le principe des stators doubles décalés. Les deux tubes
étant hors phase, il s’agit de combiner l’impulsion d’un canal avec le creux de l’autre.
La 505L possède six rouleaux en acier inoxydable et utilise des tubes en silicone ou
des tubes Marprene de diamètre intérieur allant jusqu’à 9,6 mm, aux parois de 2,4
mm.
Pour la plupart des applications d’administration et celles à basse fréquence
d’impulsion, utilisez les éléments de tube Watson-Marlow en double-Y, qui sont pré-
formés à la bonne longueur pour assurer une combinaison précise des flux et per-
mettre l’écoulement le plus lisse possible.
Si vous ne souhaitez pas utiliser les éléments spéciaux à double-tube, un jeu de
pinces de maintien du tube permettra d’utiliser la tête de pompe soit avec des tubes
à deux entrées (aspiration), soit comme tête de pompe de précision à deux canaux
(totalement séparés).
26.1 Pose et dépose de la tête de pompe
505L

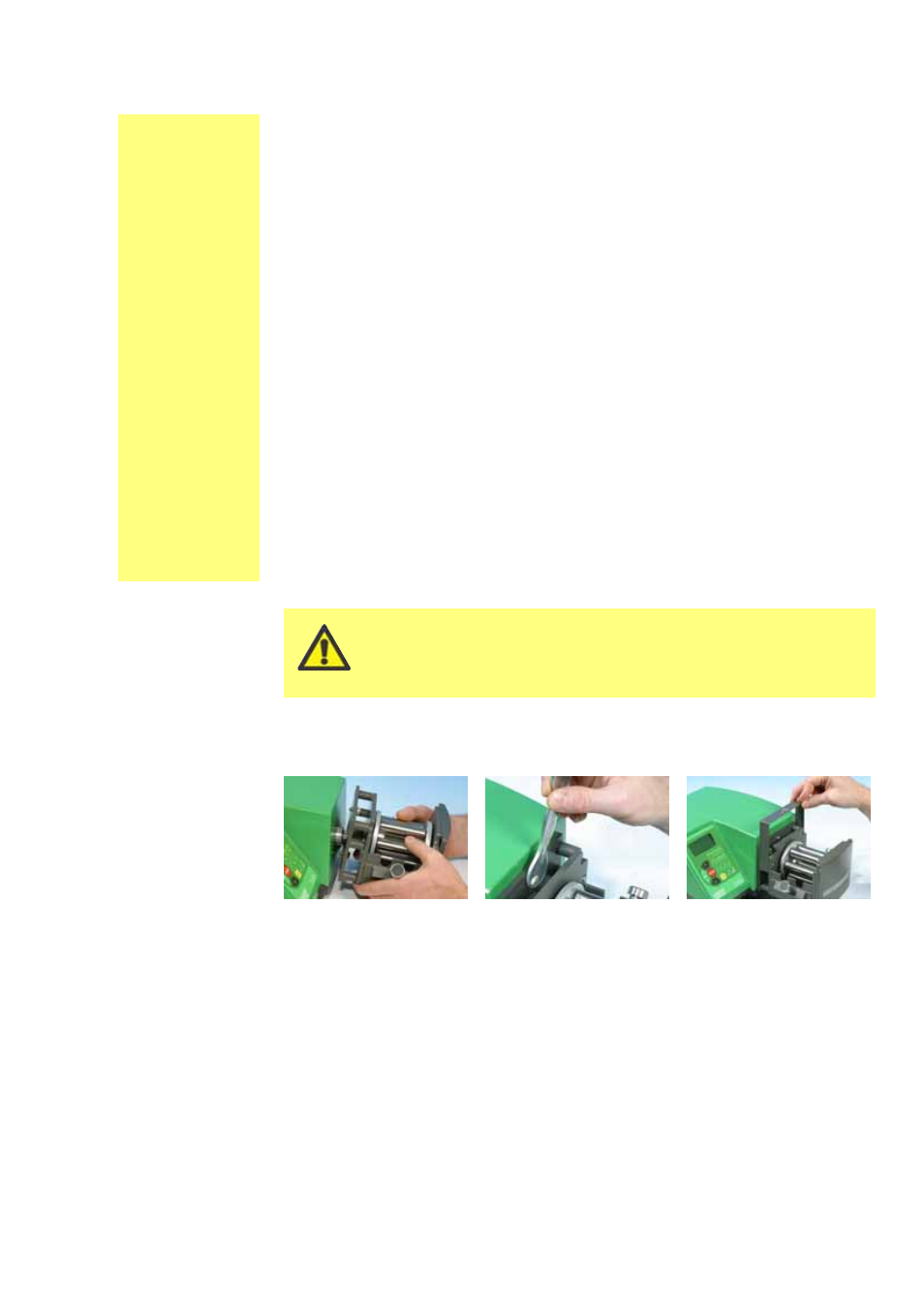

Poser et déposer la tête de pompe
Graissez le bec de l’arbre moteur. Positionnez la tête de pompe au centre sur la
face avant de l’entraînement et tourner le rotor manuellement jusqu’à ce que
l’arbre fendu du rotor s’enclenche avec le bec de l’arbre moteur. Assurez-vous
que les deux boulons de fixation captifs s’alignent avec les trous supérieurs et
inférieurs de la face avant du module d’entraînement.
Utilisez une clé de 10 mm pour serrer les boulons de fixation à 3 Nm.
Positionnez le cache de l’adaptateur par dessus la plaque arrière de la tête de
pompe et les têtes des boulons de fixation captifs. Cliquez vers le bas en posi-
tion.
Inversez cette procédure pour enlever le stator.
Isolez toujours la pompe du secteur avant d’ouvrir le
dispositif de protection et d’effectuer le position-
nement, la dépose ou la maintenance de la pompe.
L’utilisation de
la tête de
pompe pour
Di, DiN est
indépendante
de la protec-
tion de
l’entraînement
contre
l’infiltration. Il
n’est fait
aucune men-
tion de classi-
fication de la
protection
contre les
intrusions ni
du modèle
d’entraînemen
t (520Di or
520DiN) dans
les sections
de ce manuel
se rapportant
à la tête de
pompe.
