Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 54
Calibrage
Pour administrer la quantité exacte de fluide, la pompe doit savoir quelle tête de
pompe est posée, ainsi que la taille du tube dans la tête. La pompe est préprogram-
mée avec des valeurs de débit par défaut pour toute une gamme de têtes de pompe
et de tubes. Pour un étalonnage plus précis, vous pouvez mesurer le débit de la
pompe et entrer cette valeur au lieu de la valeur par défaut.
Le calibrage de la pompe peut être réservé aux opérateurs qui saisissent correcte-
ment un code de sécurité à trois chiffres. Si le code de sécurité a été activé, en
sélectionnant Change dans l’écran des détails d’étalonnage et en appuyant sur la
touche ENTRÉE pour confirmer, la pompe affiche la séquence de saisie du code de
sécurité. Référez-vous à la section 15 Protection du processus par code PIN. Si
aucun code de sécurité n’a été défini, la pompe affiche le premier écran de la
séquence de calibrage.

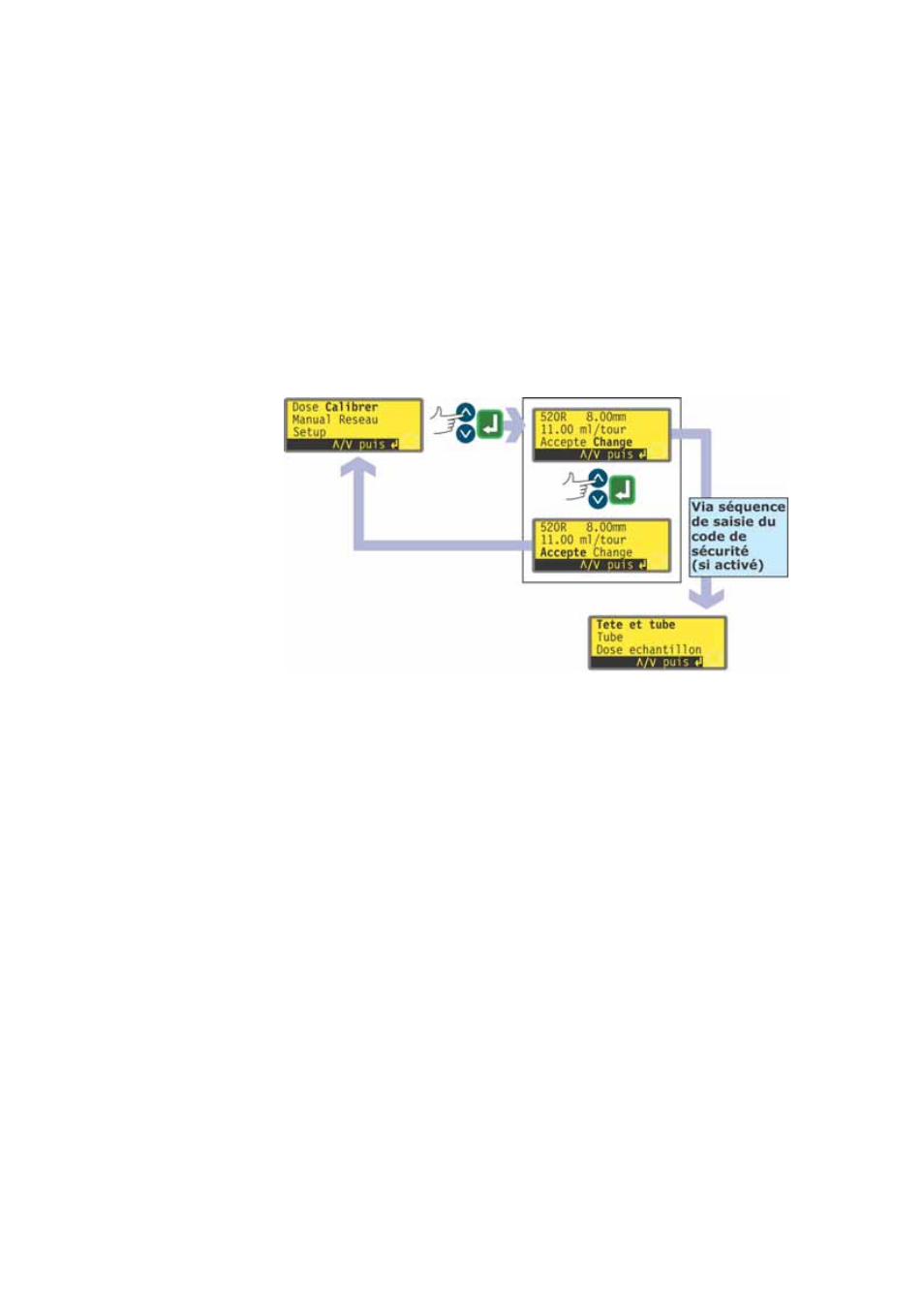

Utilisez les touches HAUT et BAS pour mettre en surbrillance Calibrer dans le
menu principal. Appuyez sur la touche ENTRÉE pour confirmer.
La pompe affiche ses paramètres actifs : tête de pompe, taille du tube et débit
; la valeur par défaut pour chaque tête de pompe standard correspond à la plus
grande dimension de tube compatible avec la tête de pompe. Un exemple de
ces informations est proposé ici.
Utilisez les touches HAUT et BAS pour mettre en surbrillance Accepte ou
Change. Appuyez sur la touche ENTRÉE pour confirmer.
Si vous sélectionnez Accepte, les valeurs par défaut ou les données de début
définies précédemment pour cette tête de pompe et la taille du tube sont util-
isées dans les calculs de débit. La pompe réaffiche le menu principal.
Si vous sélectionnez Change, alors qu’un code de sécurité a été défini, la
pompe lance la séquence de saisie du code de sécurité. Référez-vous à la sec-
tion 15 Protection du processus par code PIN. Une fois que le code correct a
été saisi, la pompe offre trois options :Tête et tube ; Tube ; et Dose echan-
tillon. Si vous sélectionnez Change alors qu’aucun code de sécurité n’a été
défini, les trois options s’affichent immédiatement.
Utilisez les touches HAUT et BAS pour sélectionner l’option de votre choix.
Appuyez sur la touche ENTRÉE pour confirmer.
