Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 119

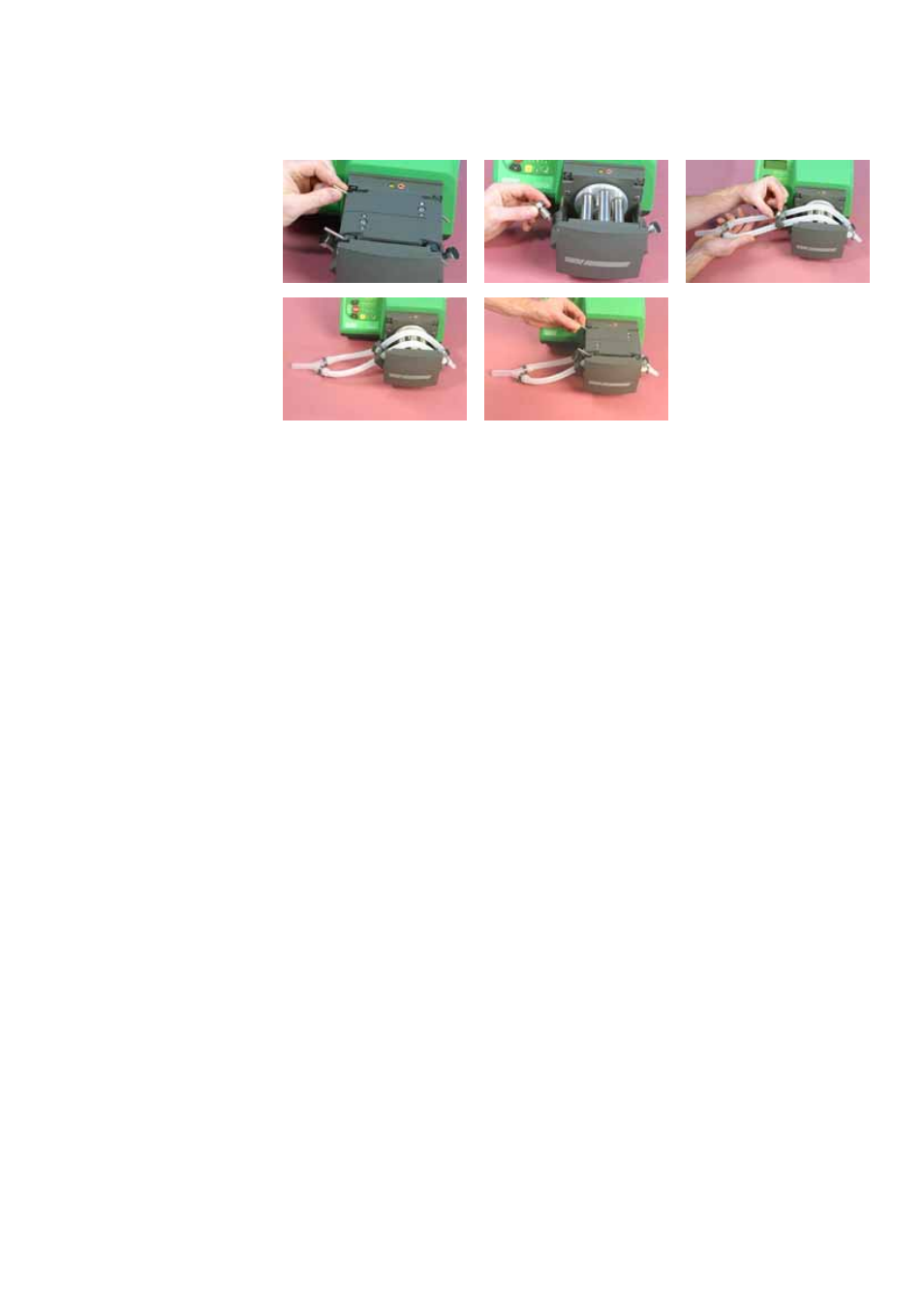

Si vous utilisez un élément High-flow de 9,6 mm :
Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le sta-
tor.
Enlevez la cheville en forme de champignon du côté aspiration de la pompe en
la tournant d’un quart de tour dans le sens anti-horaire puis en la retirant.
N’enlevez pas la cheville côté refoulement.
Mettre l’élément à plat en travers du rotor, le connecteur en Y le plus petit sur
la cheville du bout côté refoulement.
Le diamètre intérieur est indiqué sur les pinces de maintien du tube. Tendez
l’élément en le tirant et fixez-le solidement avec une bride de 9,6 mm côté
aspiration de la tête de pompe, au moyen de la fixation en forme de baïonnette
précédemment utilisée pour la cheville champignon.
Remplacez le stator et fixez-le en fermant les deux leviers.
Les tubes de transfert peuvent maintenant être raccordés aux connecteurs. Côté
aspiration, utilisez des tubes de 12,7 mm de diamètre intérieur.
