Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 92

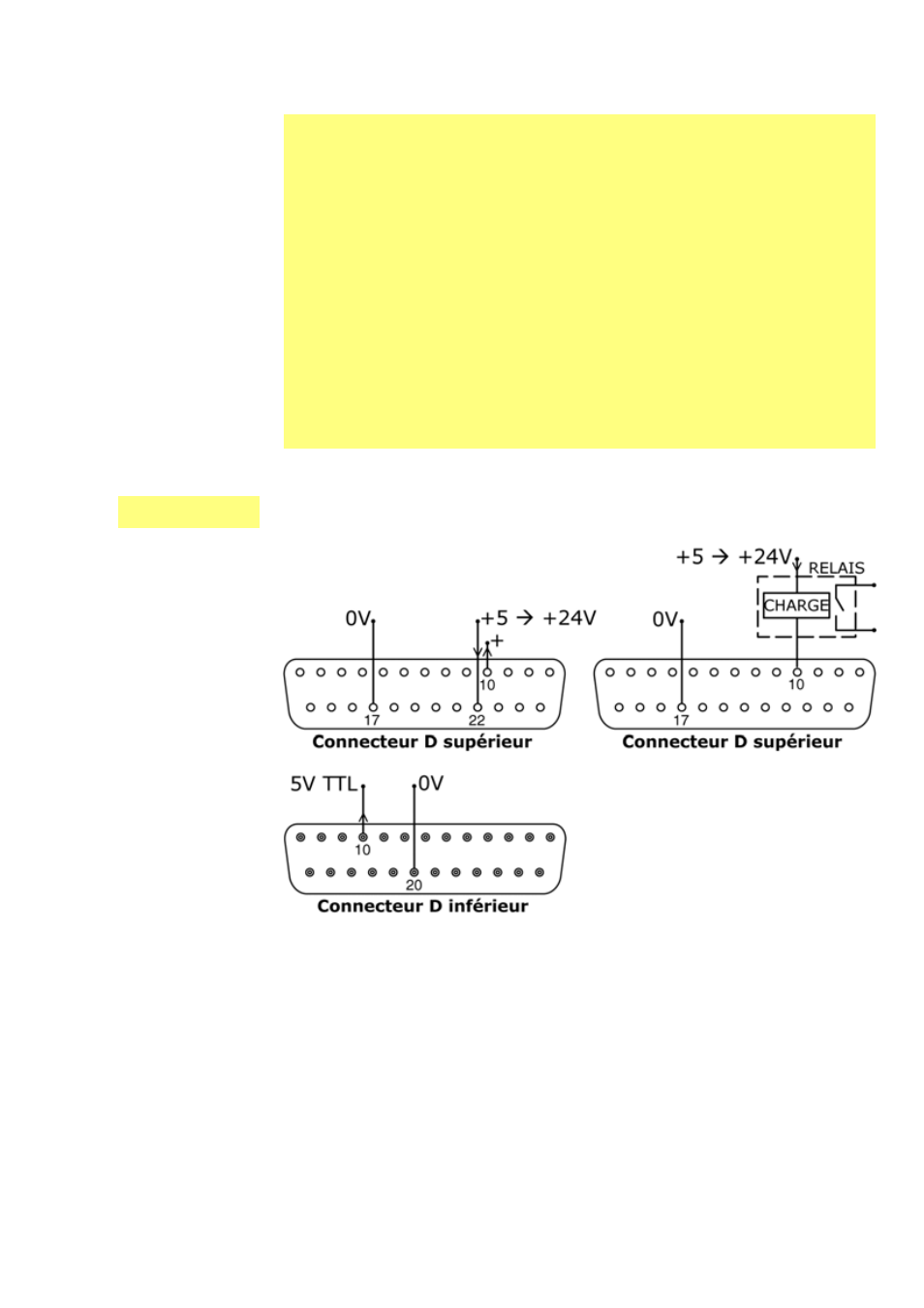

20.1.5.1 Sortie logique 1
La Sortie 1 part de la broche 10 du connecteur supérieur D selon l’état logique de la
fonction assignée à la Sortie 1. Autre possibilité : connectez une charge, telle
qu’une bobine de relais, à la broche 10, mise à la terre sur broche 17. La circulation
du courant dans le circuit dépend de l’état logique de la fonction assignée à la Sortie
1. Ne connectez pas à un dispositif nécessitant plus de 50 mA.
Important : sorties de statut de pompe
Les quatre sorties peuvent être configurées dans le logiciel pour spécifier
plusieurs paramètres : référez-vous à la section 19.10 Sorties dans Setup.
Les sorties 1 et 2 sont disponibles simultanément sur les connecteurs D inférieur
et supérieur. Les sorties du connecteur inférieur D sont à compatibilité descen-
dante avec les pompes 505U. Elles fonctionnent à 5 V TTL seulement.
Les quatre sorties disponibles sur le connecteur D supérieur sont à collecteur
ouvert.
En appliquant une tension positive de 24 V maximum à la broche 22 du con-
necteur D supérieur, toutes les sorties de cette prise sont à la tension correspon-
dante : la broche 22 est commune avec les broches 23, 24 et 25. Veillez à ce que
la tension d’alimentation soit suffisante pour toutes les charges appliquées sur
toutes les sorties utilisées. Important : La charge totale des quatre sorties
logiques ne doit pas dépasser 50 mA.
