Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 100
Dénudez le fourreau extérieur et retirez 5 mm d’isolant sur les conducteurs.
Pas d’étamage ni de ferrule requis. Remarque : Si le cordon utilisé est très
raide ou d’un diamètre important, il pourrait s’avérer plus pratique de dénuder
le fourreau extérieur avant de faire passer les conducteurs du câble à travers le
passe-étoupe. Cependant, pour assurer l’étanchéité, il faut qu’une partie de
cordon à fourreau non endommagé soit présente dans le presse-étoupe au ser-
rage.
Tordez une longueur suffisante de blindage du cordon. Desserrez l’une des vis
de fixation du circuit imprimé et entourez l’extrémité du blindage autour.
Remettez la vis en place. Vous pouvez également fixer le blindage du cordon
sur le connecteur adjacent à cosse rectangulaire (s’il est présent).
Enfoncez le conducteur nu dans l’orifice carré du connecteur. Une fois le con-
ducteur bien enfoncé, resserrez la vis pour le maintenir en place.
Une fois que tous les conducteurs sont en place, resserrez le dessus du presse-
étoupe à 2,5 Nm à l’aide d’une clé de 21 mm, pour assurer l’étanchéité du
joint. Vous pouvez également resserrer le presse-étoupe avec les doigts et vous
servir d’une clé pour finir d’un demi-tour.
Remarque : Ne liez pas l’un à l’autre les câbles de commande et d’alimentation
secteur.

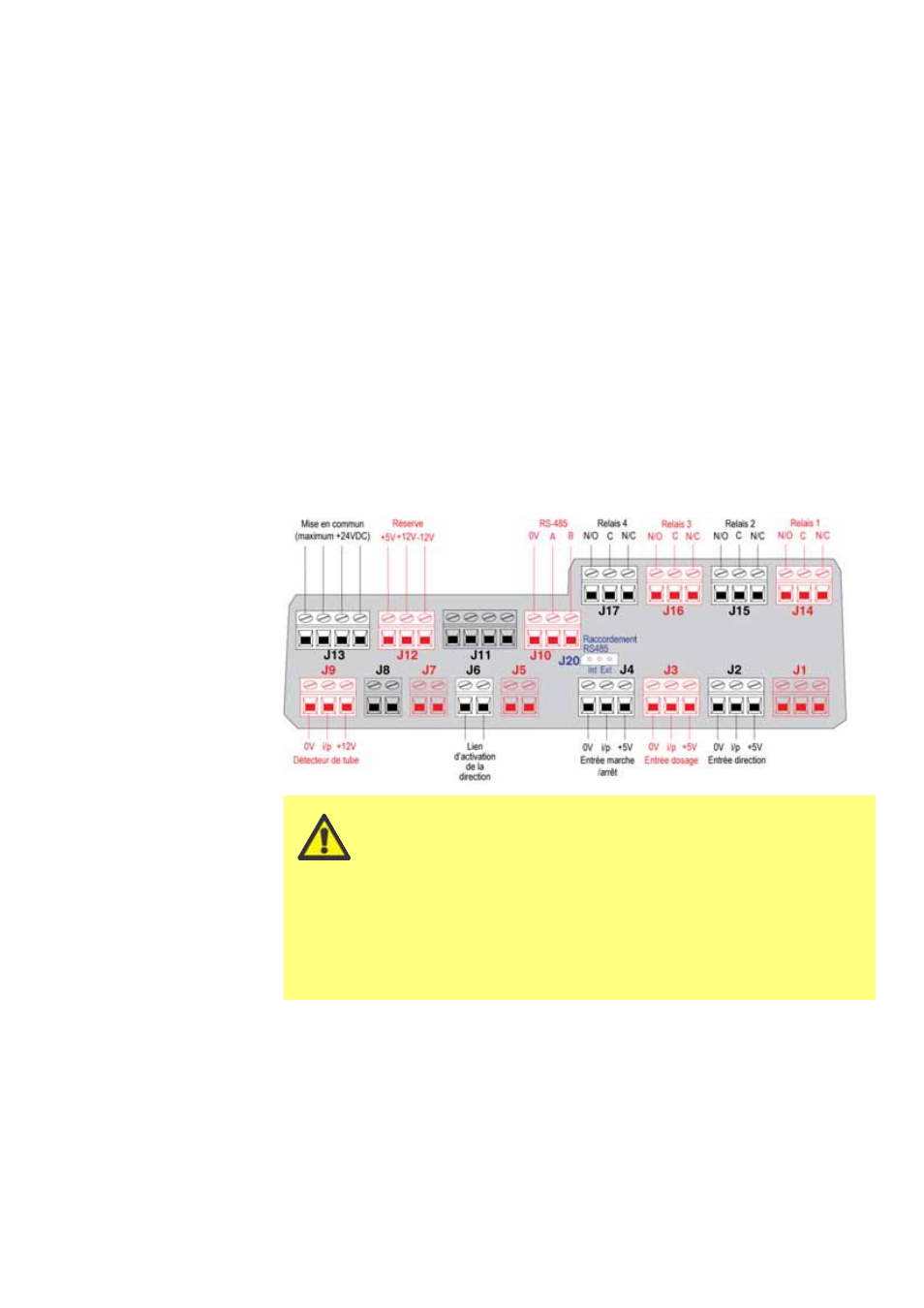

Connecteurs pour circuit imprimé du module étanche 520N :
N’appliquez jamais de tension de secteur sur les
bornes à l’intérieur du module 520N. Appliquez les
signaux corrects aux bornes indiquées ci-dessous.
Limitez les signaux aux valeurs maximales indiquées.
N’appliquez pas de tension sur d’autres bornes. Des
dommages permanents non couverts par la garantie peuvent
en résulter. La valeur nominale maximum sur les contacts de
relais de cette pompe est de 30 V CC ; charge max. de 30 W.
Remarque : Convient également à faible puissance : c’est-à-
dire 1 mA à 5 V CC minimum.
