Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 104
Important : sorties de statut de pompe
Les sorties 1-4 sont disponibles sous formes de contacts de relais unipolaires à
inverseur : Relais 1, 2, 3 et 4. Connectez aux contacts normalement ouverts ou
normalement fermés du relais, selon le cas, et configurez le logiciel de la pompe
en conséquence. Référez-vous à la section 20.2.7 Sorties.
Remarque : La valeur nominale maximum sur les contacts de relais de cette
pompe est de 30 V CC ; charge max. de 30 W.
Remarque : Convient également à faible puissance : c’est-à-dire 1 mA à 5 V CC
minimum.
20.2.7 Sorties 1, 2, 3, 4

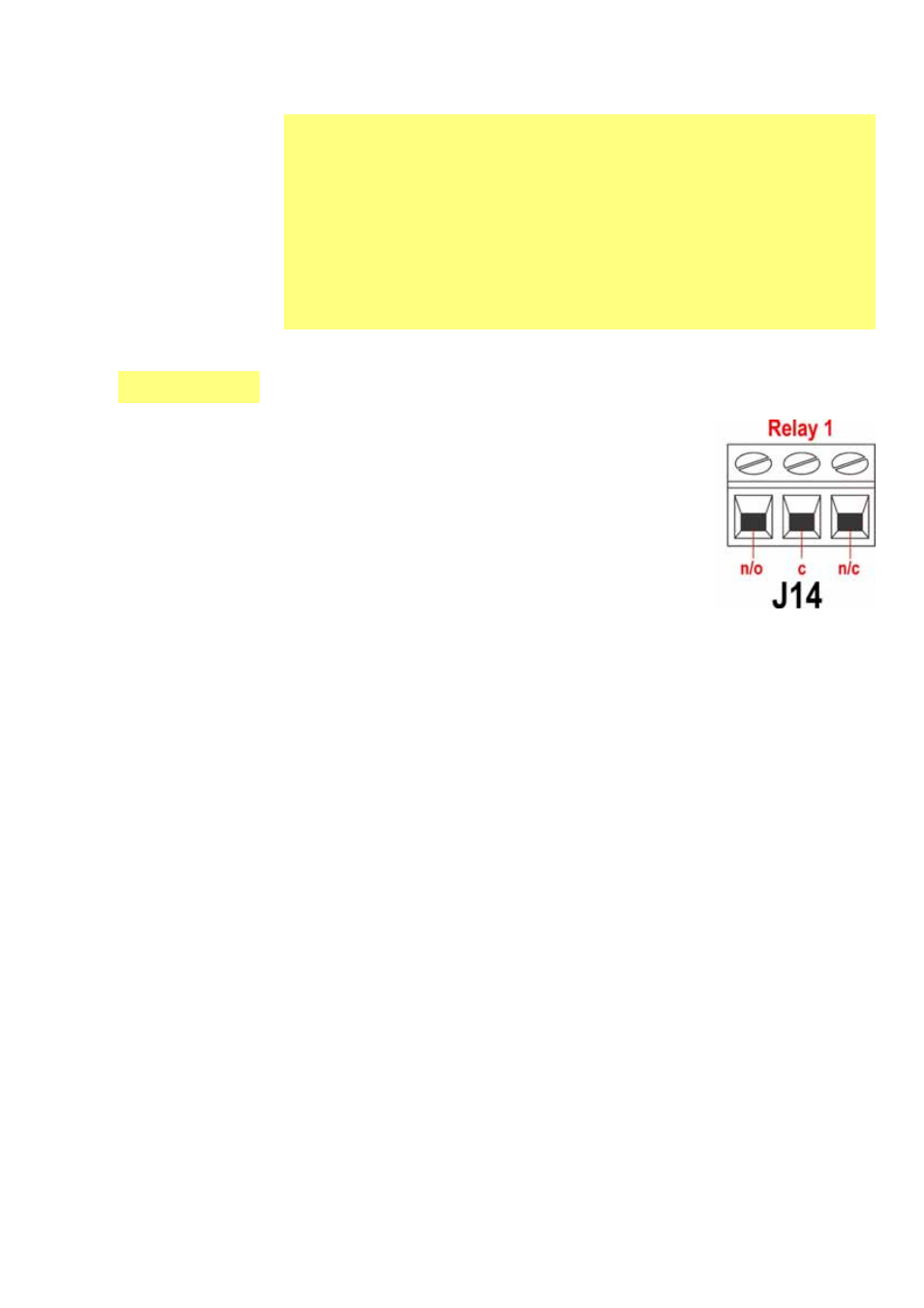

Remarque : Le relais 1 (J14) est représenté ici. Les relais 2,
relais 3 et relais 4 (J15, J16 et J17) fonctionnent de manière
identique.
Connectez votre dispositif de sortie à la borne c (commune)
du connecteur de relais choisi et soit à la borne n/c soit à la
borne n/o (normalement fermée ou normalement ouverte),
selon les cas. Configurez le logiciel de la pompe en prenant
ceci en compte. Référez-vous à la section 20.2.7 Sorties.
Par défaut, le relais 1 est configuré pour signaler le statut
Marche/arrêt ; le relais 2 est configuré pour indiquer le statut
de Sens de rotation ; le relais 3 est configuré pour indiquer
le statut Auto/man ; le relais 4 est configuré pour indiquer le
statut d’alarme générale. Référez-vous à la section 12
Première mise en route de la pompe.
