Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 108
Comment quitter le mode fonctionnement réseau
En appuyant sur la touche STOP, trois options sont affichées : Continue,
Manuel et Menu. Effectuez une sélection en utilisant les touches HAUT ou
BAS et appuyez sur la touche ENTRÉE pour confirmer.
Choisir Continuer fait repasser la pompe en mode réseau (RS232).
Choisir Manuel met la pompe en mode manuel et conserve la vitesse de
réglage et le statut de fonctionnement de sa dernière phase de fonction-
nement en mode réseau. Référez-vous à la section 18 Utilisation manuelle.
Choisir Menu affiche le menu principal (référez-vous à la section 14 Menu
principal).
Arrêt d’urgence
En cas d’urgence, appuyez sur la touche STOP. La pompe s’arrête et affiche un
écran d’interruption, dans lequel l’opérateur peut choisir Continue pour repass-
er au contrôle réseau, Manuel pour paramétrer la pompe en contrôle manuel
(référez-vous à la section 18. Utilisation manuelle), ou Menu pour afficher le
menu principal (référez-vous à 14. Menu principal). Effectuez une sélection en
utilisant les touches HAUT ou BAS et appuyez sur la touche ENTRÉE pour
confirmer.

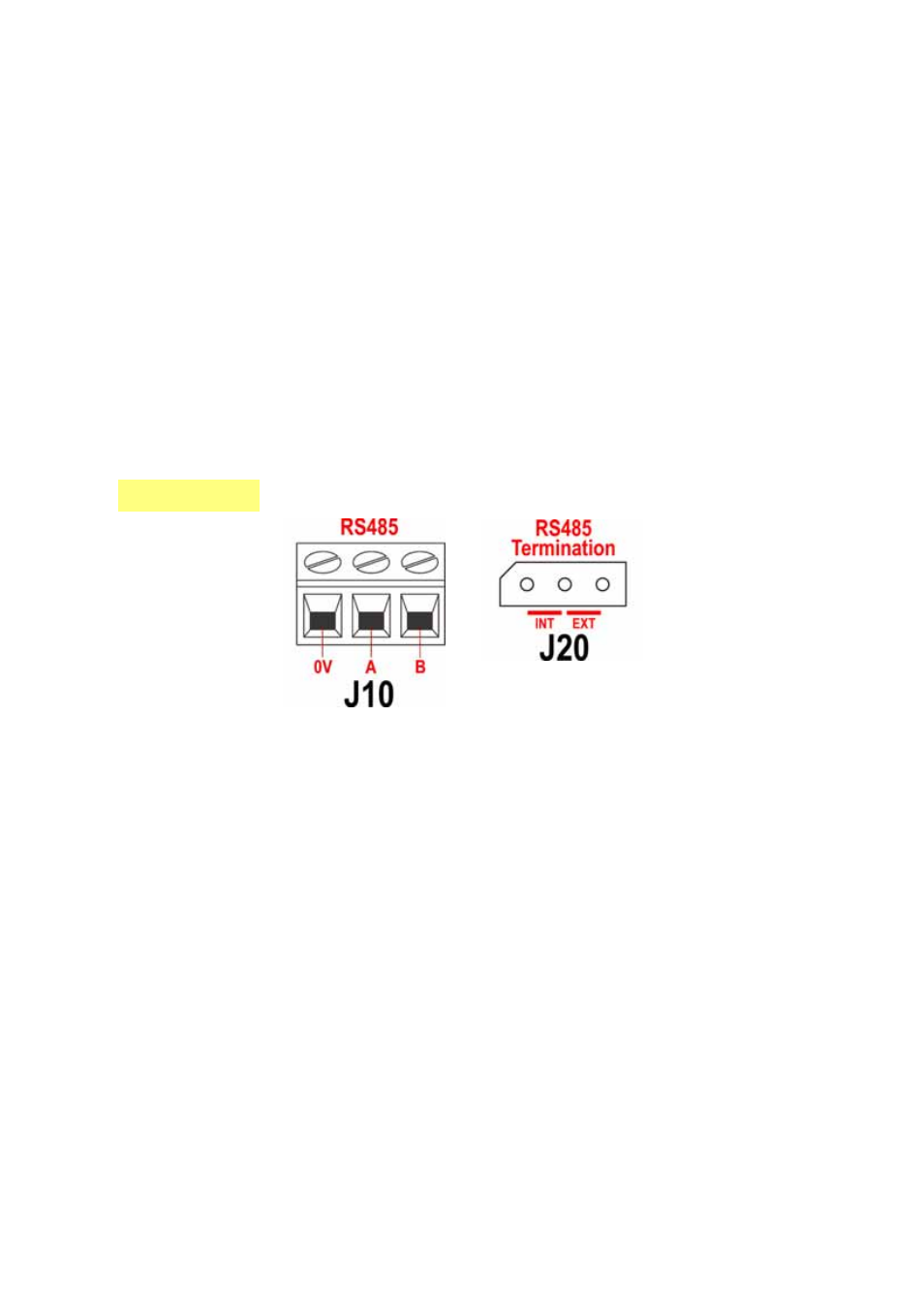

Contrôle RS485
Connectez votre liaison réseau à J10 en utilisant un câble blindé à paire torsadée :
A à A, B à B, écran à 0 V. Assurez-vous que la pompe est configurée pour fonction-
ner sous contrôle réseau. Il est possible de contrôler plusieurs pompes à partir du
même signal RS485 : connectez toutes les pompes en parallèle. Référez-vous à la
section 21 Contrôle et utilisation du réseau.
Le lien de court-circuit à J20 doit être placé au bon endroit pour permettre à RS485
de fonctionner correctement. Installez le lien de court-circuit d’une pompe unique ou
de la dernière pompe d’une ligne de réseau à l’emplacement INT de l’embase à trois
broches ; branchez le lien de court-circuit de toutes les autres pompes de la ligne de
réseau à l’emplacement EXT de l’embase à trois broches.
DiN
