Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 89
Cette pompe satisfait toutes les exigences de compatibilité CEM pour jusqu’à 25 m
de câble de type spécifié ci-dessus. Au-delà de cette distance il incombe à
l’utilisateur d’assurer la sécurité et le bon fonctionnement de la pompe en mode
Contrôle à distance ou automatique.
Ne liez pas l’un à l’autre les câbles de commande et d’alimentation secteur.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre
(terre flottante). Elle peut être connectée à une ligne 0 V isolée ou à des interfaces
0 V mises à la terre. Les sorties TTL (transistor transistor logic) 1 et 2 utilisées ici
sont composées de deux états : nominalement 0 V et 5 V ; mais en pratique <0,4
V (<0,4 mA) et 2,4-5 V (<16 mA). Ils ne conviennent pas pour les relais de com-
mande. Si un relais doit être contrôlé par signal TTL, la configuration doit être réal-
isée comme décrite dans la section Sortie logique 1-4, ci-dessous.
20.1.1 Entrée marche/arrêt

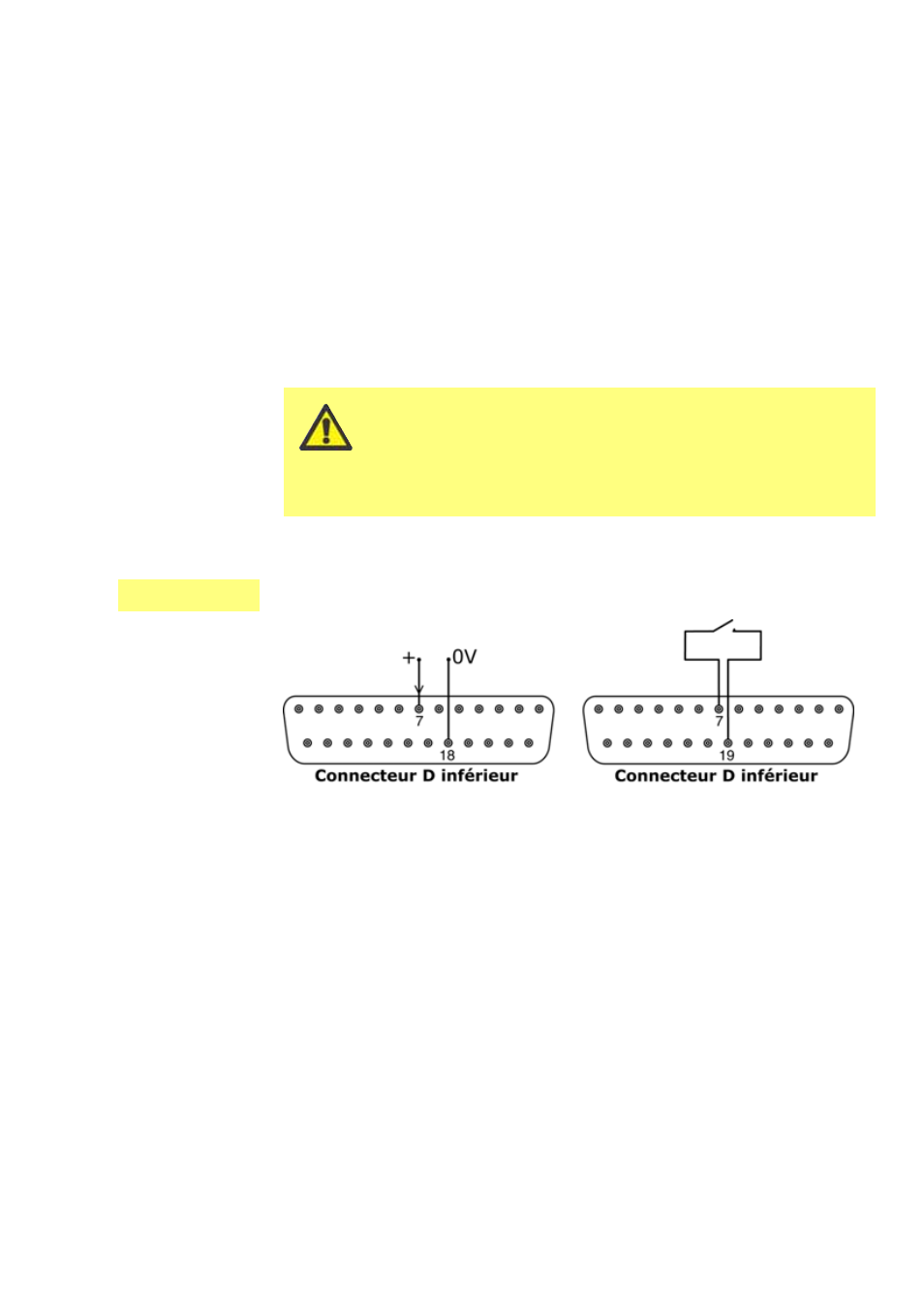

Marche/arrêt à distance : connectez un commutateur à distance entre les fiches 7
et 19 du connecteur D inférieur. Ou bien une entrée logique peut être appliquée à la
broche 7 du connecteur D inférieur, mise à la terre sur la broche 18. Une entrée
élevée arrête la pompe, une entrée basse met la pompe en route. Sans connexion
ou avec le commutateur ouvert, la pompe prend la valeur par défaut de marche.
Pour modifier ou spécifier le sens de l’entrée marche/arrêt, référez-vous à la section
19.11 Arrêt à distance dans le menu Setup.
N’appliquez jamais de tension de secteur aux con-
necteurs D. Appliquez les signaux corrects aux broches
indiquées. Limitez les signaux aux valeurs maximales
indiquées. N’appliquez pas la tension sur les broches.
Des dommages permanents non couverts par la
garantie peuvent en résulter.
