Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 116

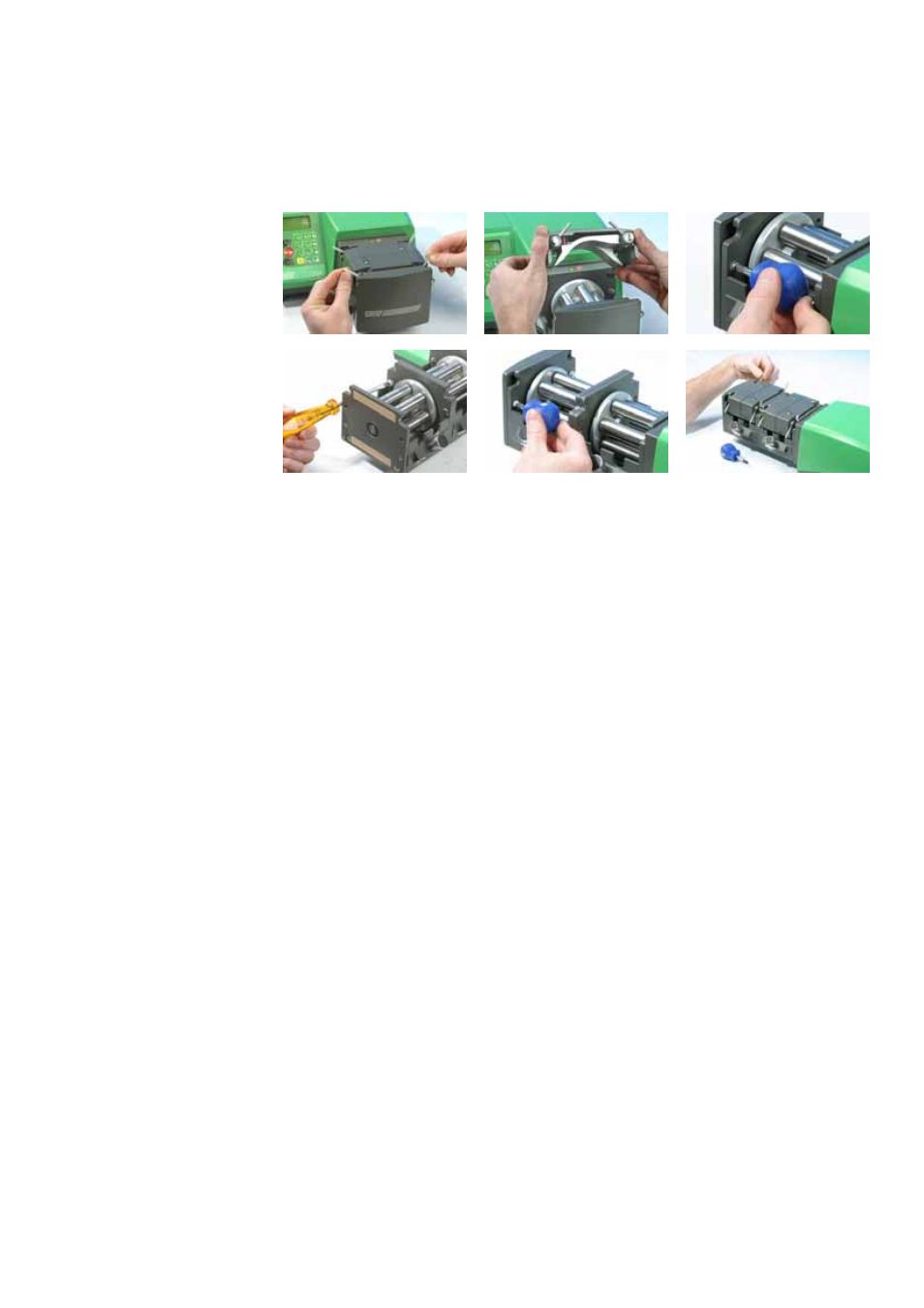

Pour monter une tête d’extension
La face avant de la tête de pompe 505L est équipée d’un cache maintenu par deux
vis. Il doit être enlevé avant qu’une deuxième tête de pompe puisse être montée.
Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le sta-
tor.
Enlevez les deux vis maintenant le cache à la face avant de la tête de pompe
fixe. Un tournevis cruciforme tronqué conviendra bien à cette opération. Retirez
le cache.
Graissez le bec saillant de l’arbre à l’arrière de la tête de pompe d’extension et
la fente à l’avant de la tête de pompe principale. Positionnez la tête de pompe
d’extension de telle façon que bec et fente s’enclenchent et alignez le corps de
la tête de pompe supplémentaire et celui de la première tête de pompe fixe.
Posez les deux vis de fixation fournies de la tête de pompe d’extension de
chaque côté de la tête de pompe supplémentaire et serrez. Fixez le cache à la
tête de pompe d’extension au moyen des deux vis qui le retenaient à la tête de
pompe fixe.
Positionnez les stators et fixez-les en abaissant les leviers.
