21 Contrôle et utilisation du réseau
Contrôle RS232

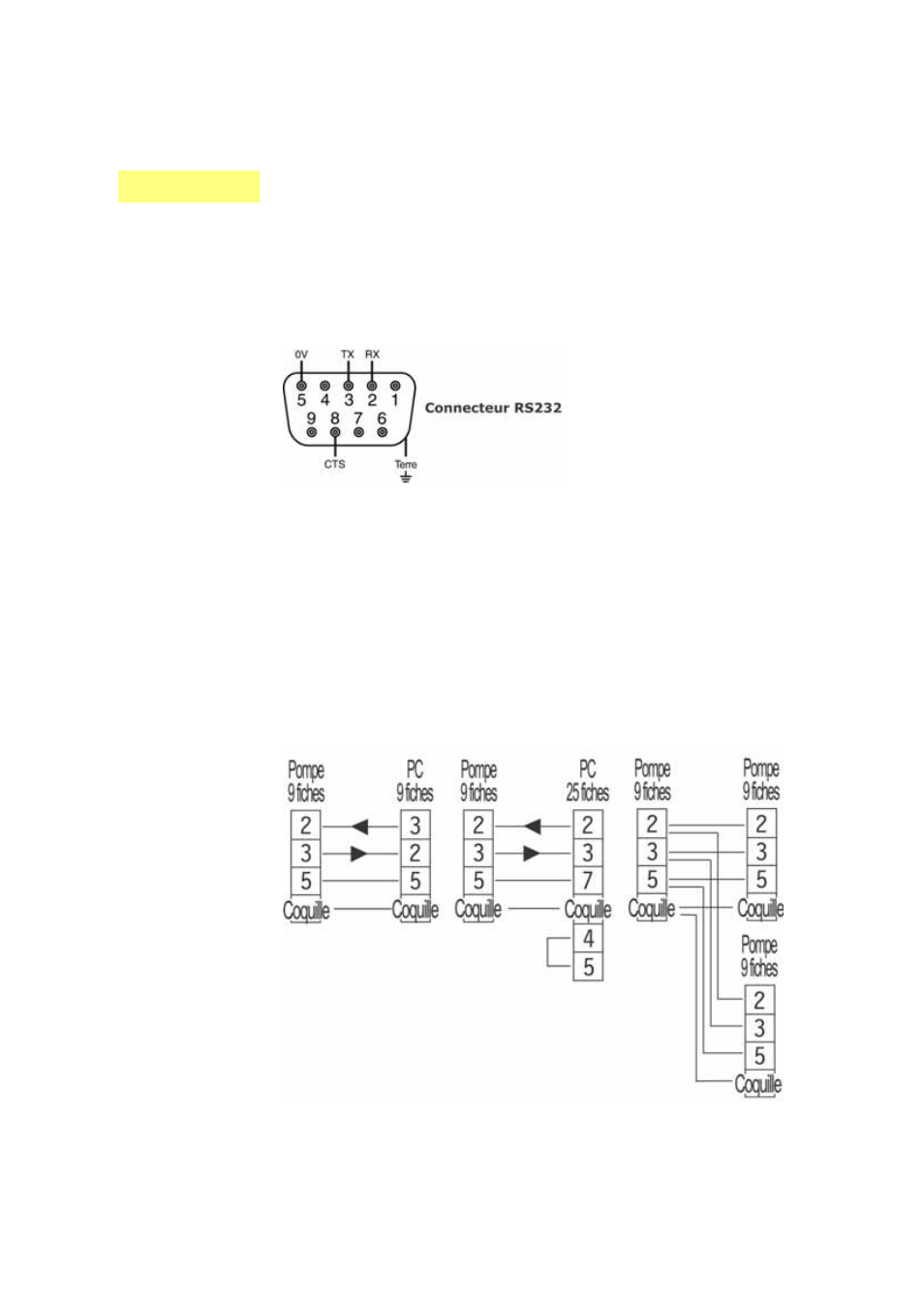

Le contrôle réseau RS232 est disponible via un connecteur D 9 broches, câblé
comme ci-dessous.
Le mode RS232 permet à la pompe d’être contrôlée par des ordinateurs et des con-
trôleurs de processus. Il permet de contrôler chaque fonction de la pompe et de
retransmettre les données au contrôleur, pour l’opération en boucle fermée. Il est
ainsi possible de contrôler individuellement jusqu’à 16 pompes.
Câble de contrôle recommandé : 7 fils, 0,2 mm, 24AWG, blindé, circulaire jusqu’à 4
âmes. Le blindage du câble doit être relié à la terre via le métal du caisson.
Cette pompe satisfait toutes les exigences de compatibilité CEM pour jusqu’à 3 m de
câble de type spécifié ci-dessus. Au-delà de cette distance il incombe à l’utilisateur
d’assurer la sécurité et le bon fonctionnement de la pompe en mode Contrôle à dis-
tance ou automatique.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre
(terre flottante).
Câblage de base RS232
Di
