Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 18
10 Branchements électriques
Réglez le dispositif de sélection de tension sur 115 V
pour le courant de secteur 100-120 V 50/60 Hz ou
230 V pour le courant de secteur 200-240 V 50/60
Hz. Vérifiez toujours le commutateur de sélection de
tension avant d’opérer le raccordement sur secteur.
Effectuer les connexions appropriées sur un circuit
d’alimentation de secteur monophasé.
Nous recommandons l’utilisation d’onduleurs vendus
dans le commerce lorsque la pollution électromagné-
tique est excessive.
Cordon d’alimentation : La pompe est
fournie équipée d’un presse-étoupe de
câble et d’un cordon d’alimentation de 2,8
m environ. Cordon d’alimentation recom-
mandé : H05RN-F3G0.75 ; SJTW 105C 3-
18AWG ; Dia. Ext. max 8 mm.

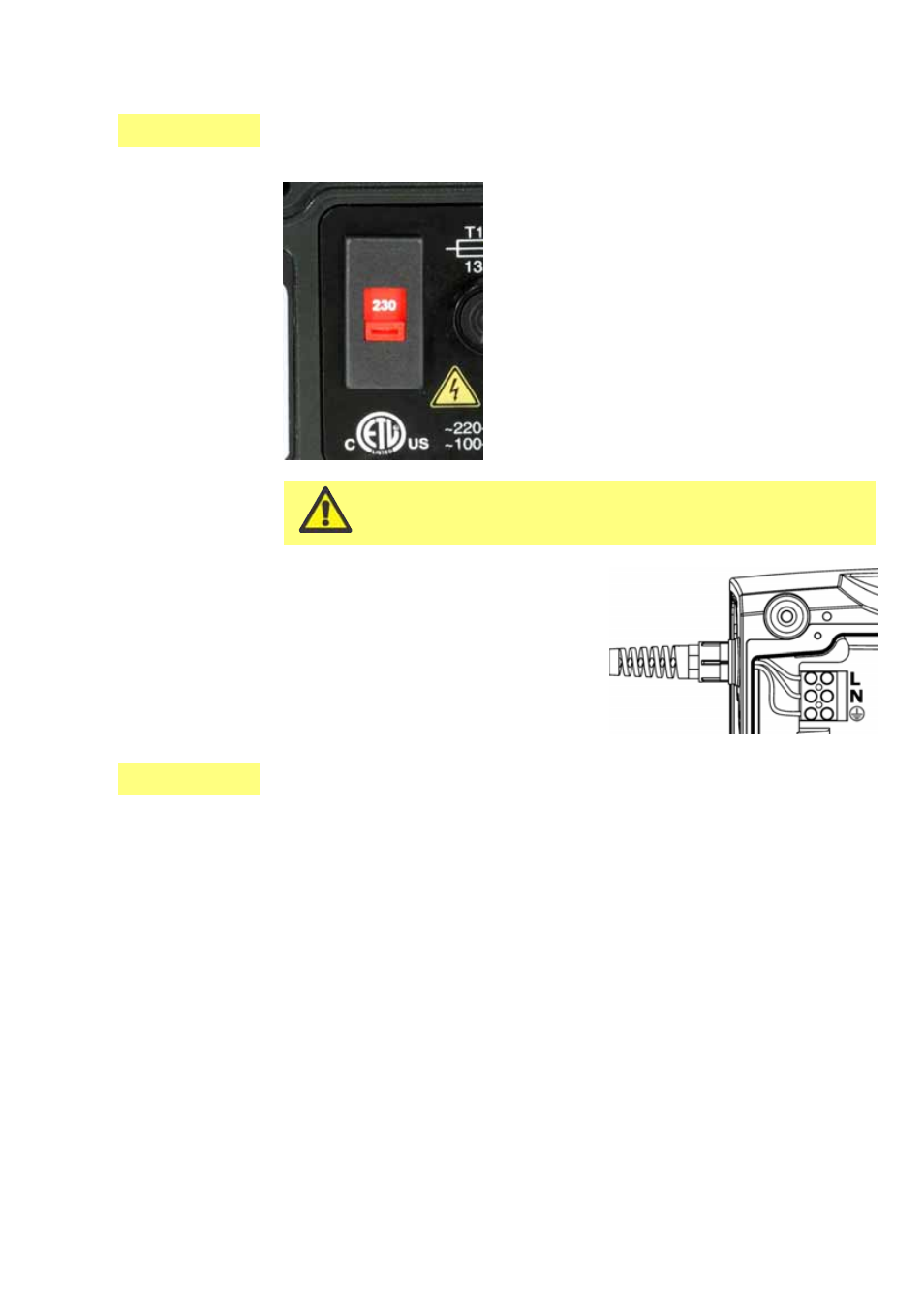

Ce schéma illustre les connexions du câble
vues de dessous avec le cache de carte
d’interface déposé.
Les câbles d’alimentation des pompes de
spécification NEMA 4X sont équipés d’une
prise secteur standard pour les Etats-
Unis. Les pompes à spécification IP66 sont
fournies sans prise. Les couleurs utilisées
pour le câble d’alimentation sont : brun -
sous tension ; bleu - neutre ; vert et jaune
- terre.
Di, DiN
DiN
