Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN
91
20.1.4 Entrée de détection de fuite

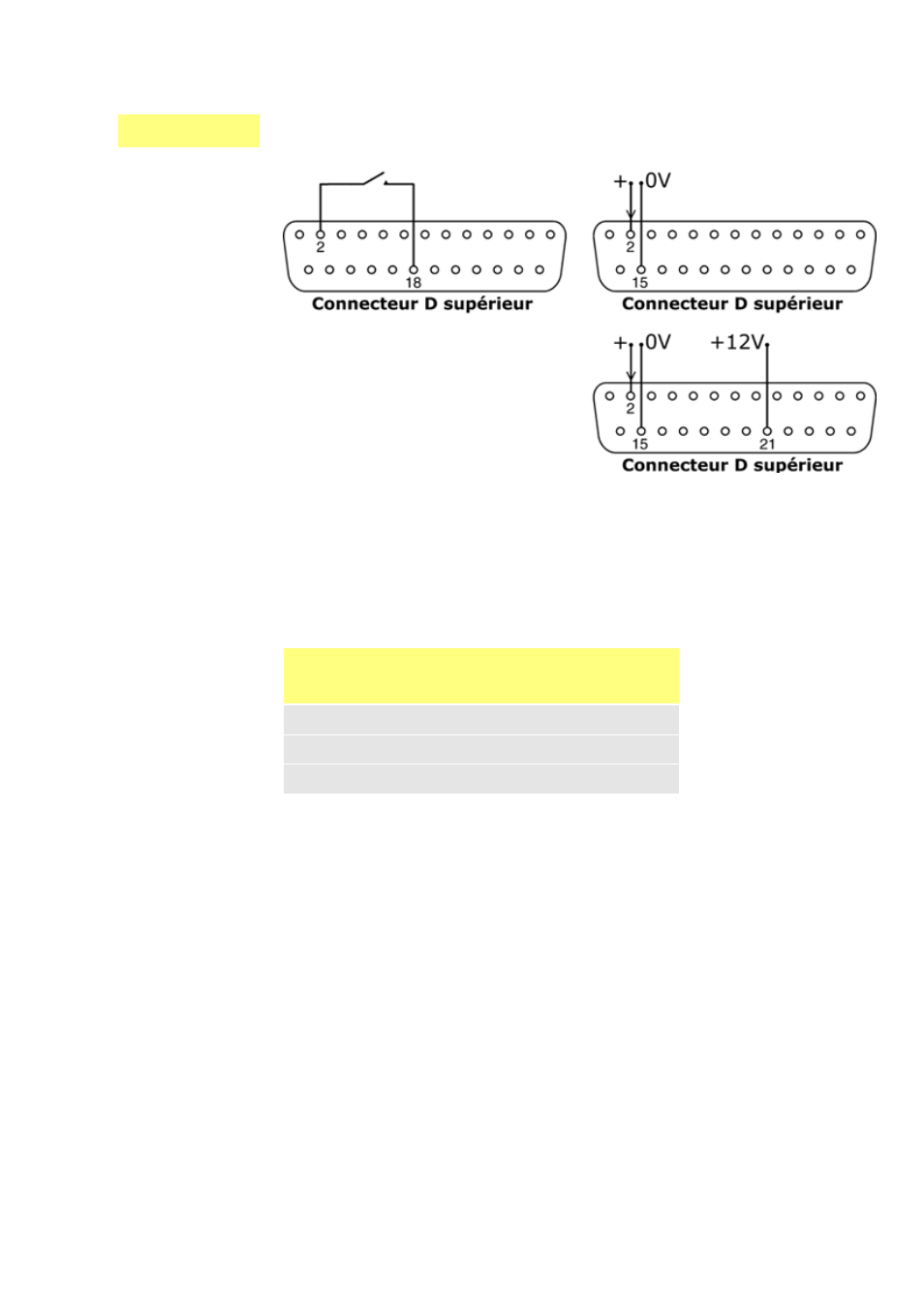

Connecter un dispositif de détection de fuite à distance entre les broches 2 et 18 du
connecteur supérieur D. Un circuit fermé indique une fuite. Ou bien une entrée
logique peut être appliquée à la broche 2 du connecteur supérieur D, mise à la terre
sur broche 15. Une entrée élevée indique une fuite. Connectez un détecteur de fuite
Watson-Marlow de la même manière, en tirant 12 V pour l’alimenter sur la broche
21 du connecteur supérieur D.
Connectez le câble d’un détecteur de fuite de tube Watson-Marlow comme suit :
Remarque : n’utilisez que des détecteurs de fuite de tube Watson-Marlow 520
series.
Couleur des fils
du détecteur de tube
Numéro de
fiche du connecteur
supérieur D
Bleu
15
Jaune
2
Rouge
21
