Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 121
27.3 505L : Utilisation de deux tubes
indépendants
Cette option peut être utilisée pour permettre à la 505L de fonctionner comme une
tête de pompe à deux canaux.

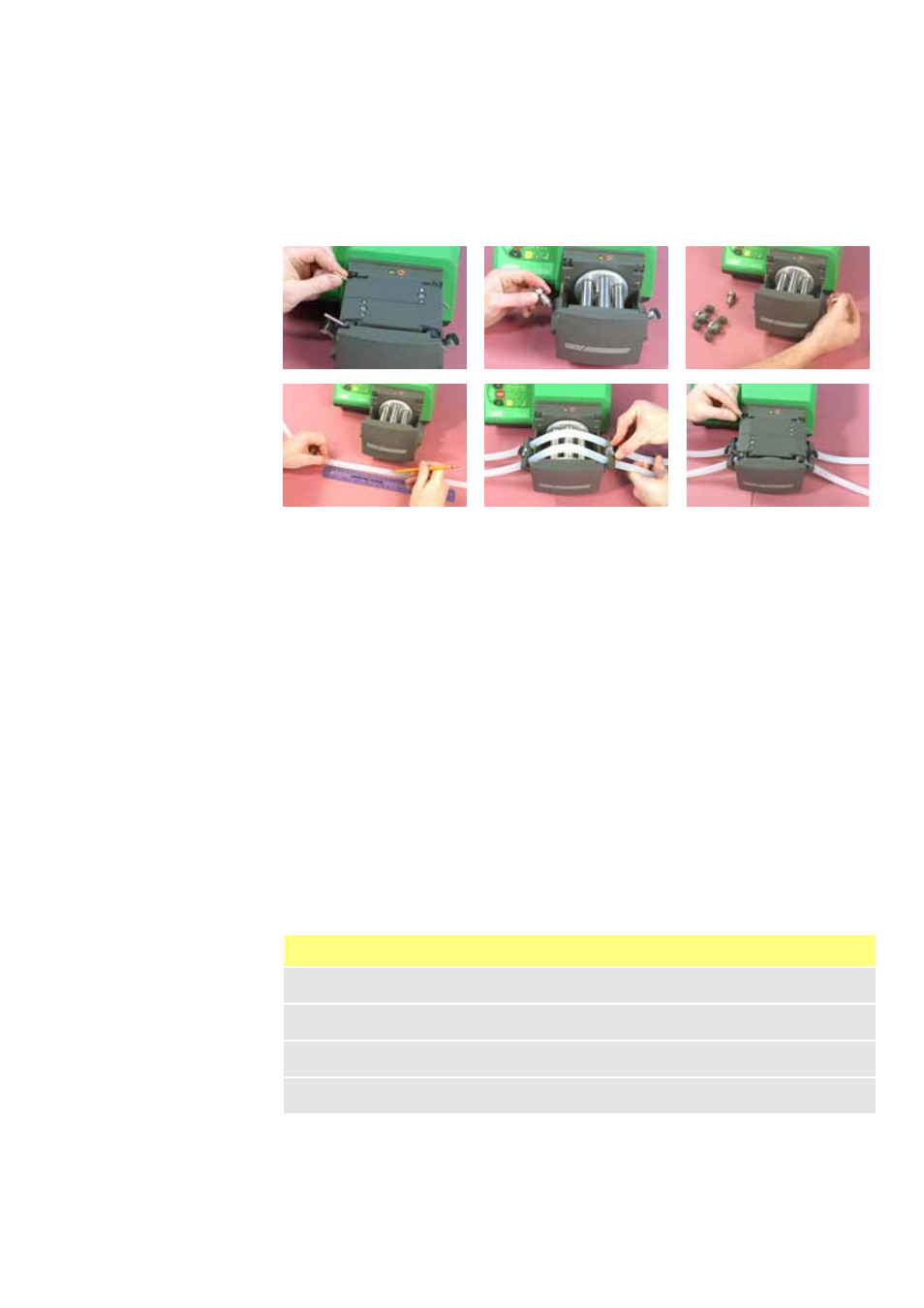

Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le sta-
tor.
Enlevez les chevilles en forme de champignon des deux côtés de la pompe en
les tournant d’un quart de tour dans le sens anti-horaire puis en les retirant.
Faites un repère à une distance de 145 mm sur deux longueurs de tube de
diamètre intérieur de 8 mm maximum ; ou bien à une distance de 150 mm sur
deux longueurs de tube de diamètre intérieur de 9,6 mm maximum.
Le diamètre intérieur est indiqué sur les pinces de maintien du tube. Fixez les
tubes avec la bride de taille correcte côté aspiration de la tête de pompe, en
alignant un des repères de chaque tube avec la face interne de la bride. Fixez
la bride en insérant la baïonnette de fixation dans la cavité dans laquelle était
la cheville en forme de champignon et en tournant d’un quart de tour dans le
sens horaire.
Etirez légèrement les tubes et fixez-les avec la deuxième bride de la même
façon, les deux autres repères étant alignés avec la face interne de la deux-
ième bride. Vous trouverez plus pratique d’insérer les tubes dans les bras de la
deuxième bride avant de fixer celle-ci.
Remplacez le stator et fixez-le en fermant les deux leviers.
Remarque : Après avoir posé de nouvelles longueurs de tube Marprene, faites
tourner la pompe pendant environ une demi-heure puis retendez le tube, en
vous assurant que les longueurs nominales ci-dessus sont rétablies. Si vous
utilisez des longueurs de tube plus grandes que celles données, le tube peut
bouger dans la tête de pompe et causer des dommages.
Pinces de maintien du tube 505L
Jeu complet :
059.4001.000
diamètre intérieur de
1,6 mm : MNA0340A
diamètre intérieur de 3,2 mm : MNA0341A
diamètre intérieur de
4,8 mm : MNA0342A
diamètre intérieur de 6,4 mm : MNA0343A
diamètre intérieur de
8 mm : MNA0344A
diamètre intérieur de 9,6 mm : MNA0345A
