31

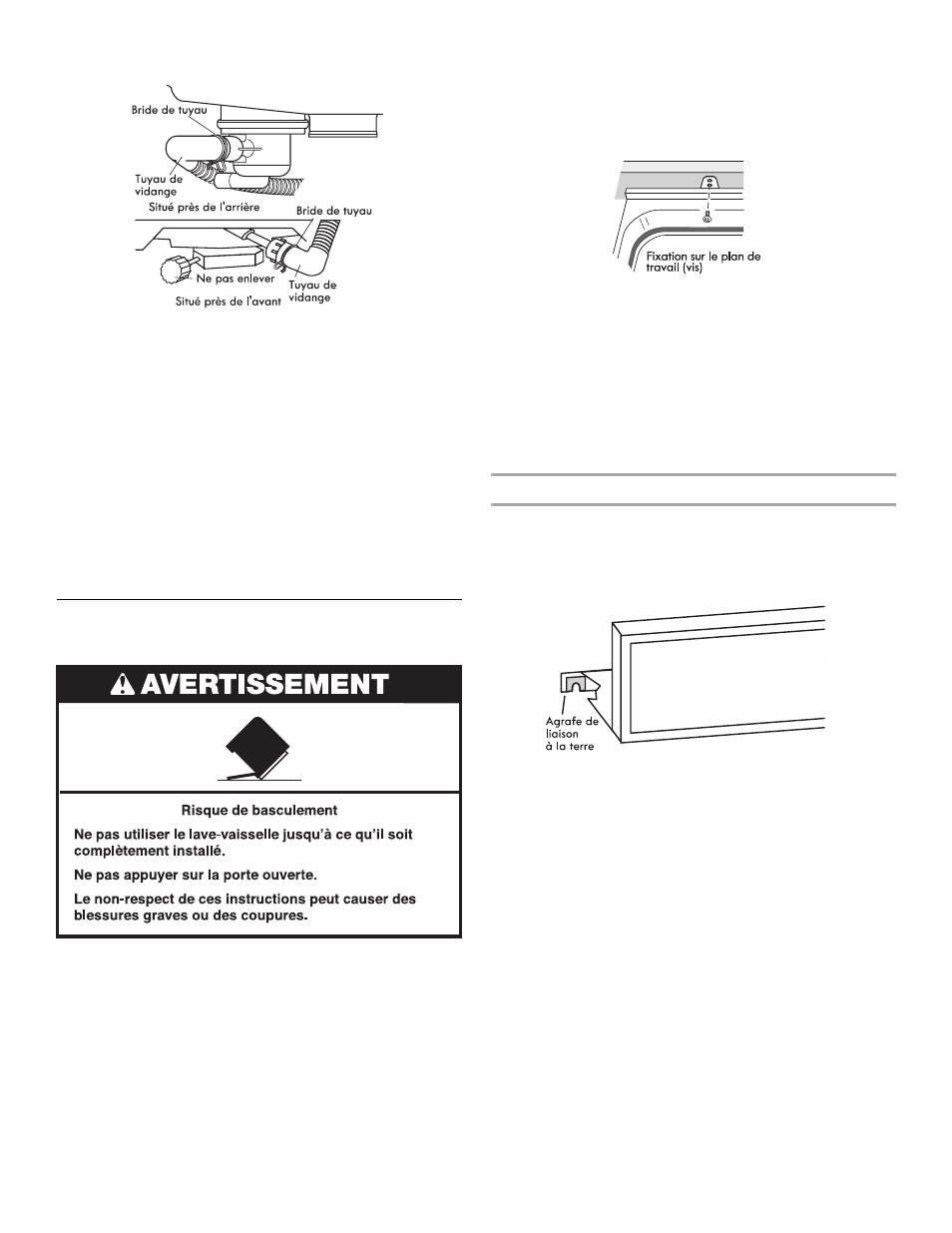

4. Placer la bride du tuyau de vidange sur le connecteur de
tuyau de vidange.
REMARQUE : Selon votre modèle, le raccord d’évacuation peut
se situer à l’arrière ou à l’avant du lave-vaisselle.
Quel que soit son emplacement, raccorder le tuyau de vidange
au connecteur du tuyau de vidange de la façon suivante :
5. Mettre la bride à ressort du tuyau de vidange sur le
connecteur du tuyau de vidange.
6. Insérer le tuyau de vidange sur le connecteur de tuyau de
vidange.
7. Utiliser une pince pour ouvrir la bride située sur le tuyau de
vidange et le connecteur du tuyau de vidange. Insérer le
tuyau de vidange sur le connecteur aussi loin que possible.
8. Dégager la bride. Vérifier que le tuyau de vidange est fixé
solidement.
REMARQUE : Si une bride à visser est utilisée au lieu d’une bride
à ressort, utiliser une tourne-écrou de
⁵⁄₁₆" pour bien fixer le
connecteur du tuyau de vidange au tuyau de vidange.
Immobilisation du lave-vaisselle dans
l’espace d’installation
1. Si ce n’est pas déjà fait, ouvrir la porte du lave-vaisselle et
placer une serviette au-dessus de l’ensemble pompe/bras
d’aspersion du lave-vaisselle. Ceci empêchera les vis de
tomber autour de la pompe si vous les faites glisser
involontairement lorsque vous fixez le lave-vaisselle au plan
de travail.
2. Contrôler le bon aplomb du lave-vaisselle, et le centrage
latéral de l’appareil dans l’ouverture.
3. Assujettir le lave-vaisselle au plan de travail ou aux côtés des
placards avec deux vis Phillips n° 10 x ¹⁄₂". Il faut que le lave-
vaisselle soit immobilisé pour qu’il ne bascule pas lors de
l’ouverture de la porte.
4. Entrouvrir la porte d’environ 3" (7,6 cm); vérifier que l’espace
entre la doublure interne de la porte et la cuve est identique
des deux côtés. Si l’espace n’est pas identique des deux
côtés, desserrer les vis des brides d’arrimage et déplacer
légèrement la cuve. Resserrer les vis.
5. Vérifier que le sommet de la porter n'est pas en contact avec
les vis, les brides ou le plan de travail. S’il y a un contact, on
doit abaisser le lave-vaisselle puis établir de nouveau
l’aplomb de l’appareil.
6. Retirer la serviette du lave-vaisselle.
7. Réinstaller le panier à vaisselle inférieur.
Dernières opérations de l’installation
1. Vérifier que l’agrafe de liaison à la terre est fixée sur le
panneau inférieur.
2. Commencer à visser les vis dans les trous du panneau
inférieur du lave-vaisselle. Ne pas serrer.
3. Placer le panneau inférieur derrière le panneau d'accès.
4. Faire glisser le panneau inférieur vers le bas, sur les vis.
5. Maintenir les 2 panneaux ensemble et les placer contre le
pied du lave-vaisselle.
6. Réinstaller le panneau d’accès sur le lave-vaisselle.
7. Réinstaller les vis dans les trous du panneau d’accès et les
fentes du panneau inférieur. Installer d’abord la vis du côté
droit.
8. Vérifier que le bord inférieur du panneau inférieur est en
contact avec le sol.
9. Serrer les vis.
