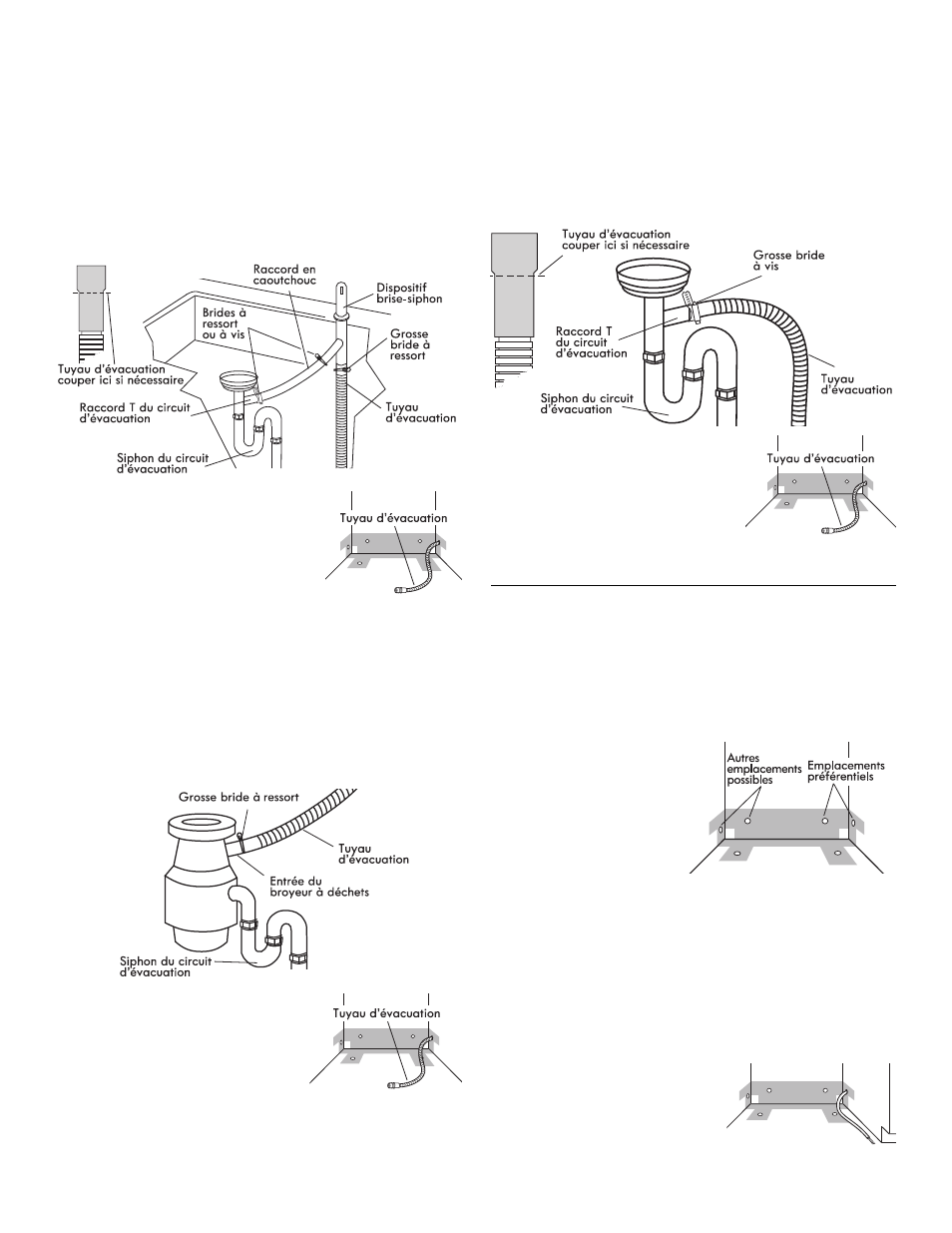

Option 2 - pas de broyeur à déchets – avec brise-siphon :
1. Si nécessaire, couper l’extrémité du tuyau d’évacuation (ne
pas couper dans la section ondulée).
2. Connecter le tuyau d’évacuation sur le dispositif brise-siphon
avec la grosse bride à ressort. Si le tuyau d’évacuation a été
coupé, utiliser une bride à vis* de 1
¹⁄₂ à 2" (3,8 à 5 cm).
3. Utiliser un raccord de caoutchouc* avec bride à ressort ou à
vis* pour le raccordement entre le dispositif brise-siphon et le
raccord T du circuit d’évacuation.
Ce raccordement doit être réalisé en amont du siphon du
circuit d’évacuation et à au moins 20" (50,8 cm) au-dessus du
plancher de l’espace d’installation du lave-vaisselle.
4. Insérer le tuyau d’évacuation à travers
le trou découpé dans le placard et
acheminer le tuyau jusqu’à l'avant-
centre de l'ouverture, au point de
raccordement du tuyau d'évacuation.
*Pièces disponibles dans un magasin
local de fournitures de plomberie
Option 3 - broyeur à déchets – sans brise-siphon :
1. Ôter l’opercule arrachable du broyeur à déchets. Ne pas
couper l’extrémité du tuyau d’évacuation.
2. Connecter le tuyau d’évacuation sur le broyeur à déchets
avec la grosse bride à ressort.
Ce raccordement doit être réalisé en amont du siphon du
circuit d’évacuation et à au moins 20" (50,8 cm) au-dessus du
plancher de l’espace d’installation du lave-vaisselle. On
recommande de lover le tuyau d’évacuation et de le fixer
solidement sur la face inférieure du plan de travail.
3. Insérer le tuyau d’évacuation à
travers le trou découpé dans le
placard et acheminer le tuyau
jusqu’à l'avant-centre de
l'ouverture, au point de
raccordement du tuyau
d'évacuation.
Option 4 - pas de broyeur à déchets – sans brise-siphon :
1. Si nécessaire, couper l’extrémité du tuyau d’évacuation (ne
pas couper dans la section ondulée).
2. Connecter le tuyau d’évacuation sur le raccord T du circuit
d’évacuation avec une bride à vis de 1
¹⁄₂ à 2" (3,8 à 5 cm)*.
Ce raccordement doit être réalisé en amont du siphon du
circuit d’évacuation et à au moins 20" (50,8 cm) au-dessus du
plancher de l’espace d’installation du lave-vaisselle. On
recommande de lover le tuyau d’évacuation et de le fixer
solidement sur la face inférieure du plan de travail.
3. Insérer le tuyau d’évacuation à
travers le trou découpé dans le
placard et acheminer le tuyau
jusqu’à l'avant-centre de
l'ouverture, au point de
raccordement du tuyau
d'évacuation.
*Pièces disponibles dans un magasin
local de fournitures de plomberie
Préparation de l’emplacement
d’installation entre les placards lorsque les
canalisations et câbles n’ont pas été
installés
Raccordement électrique
Option 1 - raccordement direct :
Conseil utile : Le
raccordement au lave-
vaisselle sera plus facile si on
achemine le câble par le côté
droit de l’espace
d’installation.
1. Percer un trou de
³⁄₄"
(1,9 cm) dans la paroi du
placard, le mur arrière ou
le plancher, sur le côté droit de l’espace d’installation. Les
emplacements préférentiels ainsi que les autres
emplacements possibles sont identifiés sur l’illustration.
2. Placard en bois : poncer la rive du trou percé pour produire
une surface lisse.
Placard métallique : garnir la circonférence du trou percé
avec une bague de protection (pièce n° 302797 - non
fournie).
3. Acheminer le câble jusqu’à la boîte de connexion (tableau de
distribution de la maison).
4. Pour un câble flexible, installer
un serre-câble (homologation UL
ou CSA). Dans le cas d’un
conduit, installer un connecteur
de conduit sur la boîte de
connexion (homologation UL ou
CSA).
