30

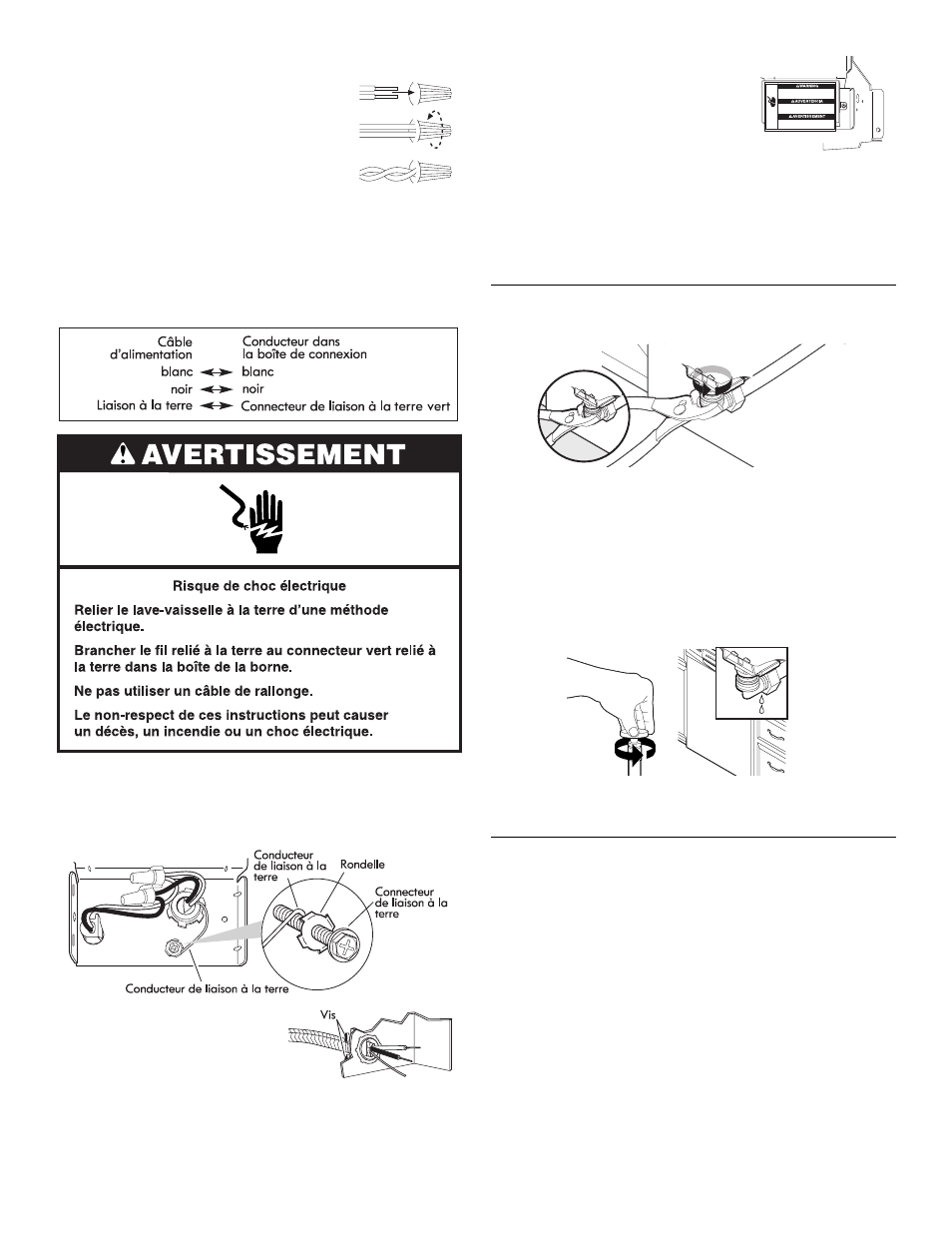

Conseil utile :
■ Sélectionner des connecteurs de fils de
taille appropriée pour le raccordement des
conducteurs de l’appareil (calibre 16) au
câblage de la maison.
■ Insérer les extrémités des conducteurs
dans le connecteur homologué UL/CSA.
Ne pas pré-torsader les conducteurs nus.
■ Visser le connecteur.
■ Tirer doucement sur les conducteurs pour vérifier la solidité
de la connexion.
3. Utiliser des connecteurs de fils de taille appropriée pour le
raccordement des conducteurs de l’appareil (calibre 16) au
cordon d'alimentation électrique, et réaliser les
raccordements comme suit :
4. Former un crochet en U avec le conducteur nu de liaison à la
terre; placer le crochet du conducteur de liaison à la terre
(dans le sens horaire) autour du connecteur de liaison à la
terre et sous la rondelle.
5. Serrer fermement le connecteur de liaison à la terre.
6. Serrer les vis de bridage du
serre-câble ou du connecteur
de conduit.
7. Réinstaller le couvercle de la boîte
de connexion – enfermer les
conducteurs à l’intérieur de la boîte.
Le couvercle doit être placé à
l’extérieur de la boîte de connexion,
sur le côté gauche.
8. Veiller à ce qu’aucun conducteur ne
soit coincé entre le couvercle et la boîte.
9. Ne pas brancher le cordon du lave-vaisselle dans une prise
avant que les instructions ne le précisent.
10. Vérifier l’absence de tout contact entre le cordon
d’alimentation et le moteur du lave-vaisselle ou la partie
inférieure de la cuve du lave-vaisselle.
Raccordement à la canalisation d’eau
1. Raccorder le raccord coudé de 90° à la valve.
S'assurer que la rondelle de caoutchouc est correctement
installée dans le raccord. Enfiler le raccord de
³⁄₄" vers le haut
jusqu'à la valve et serrer à la main afin d'éviter de fausser le
filetage. Serrer à la main jusqu'à ce que le raccord soit serré.
À l'aide d'une pince, vérifier l'étanchéité du raccord.
¹⁄₄ à ¹⁄₂
tour supplémentaire peut s’avérer nécessaire pour créer
l’étanchéité du joint de caoutchouc.
REMARQUE : Ne pas trop serrer. Le raccord risque d’être
endommagé.
2. Vérifier l'absence de fuites.
Placer une serviette de papier sous le raccord coudé de 90°.
Ouvrir l’alimentation en eau et inspecter pour identifier toute
fuite. Si une fuite se produit, répéter l’étape précédente.
Raccordement à la canalisation
d’évacuation
1. Pour minimiser toute vibration, acheminer le conduit
d’évacuation de telle manière qu’il n’y ait aucun contact avec
le moteur, les ressorts de la porte, la canalisation d’eau, le
placard, le plancher ou la circonférence du trou de passage à
travers la paroi du placard.
2. Placer un plat peu profond sous l'extrémité du connecteur de
tuyau de vidange. Le plat récupérera l'eau accumulée dans le
tuyau de vidange.
3. Enlever le bouchon du tuyau de vidange.
