22
Spécifications de la canalisation
d’évacuation
■ Utiliser le tuyau d’évacuation neuf fourni avec le lave-
vaisselle. Si ce tuyau n’est pas suffisamment long, utiliser un
tuyau d’évacuation neuf de longueur maximale 12 pi (3,7 m)
qui satisfait les critères de la norme AHAM/IAPMO en vigueur,
résistant à la chaleur et aux détergents, et qui pourra être
connecté sur le raccord de sortie de 1" (2,5 cm) du lave-
vaisselle.
■ Connecter le conduit d’évacuation à la canalisation d’égout
par l’intermédiaire d’un raccord T ou du raccord d’un broyeur
à déchets situé plus haut que le siphon du circuit de
plomberie de la maison, et à au moins 20" (50,8 cm) au-
dessus du sol. On recommande de lover le tuyau
d’évacuation et de le fixer solidement sur la face inférieure du
plan de travail, ou de le raccorder à un dispositif brise-siphon.

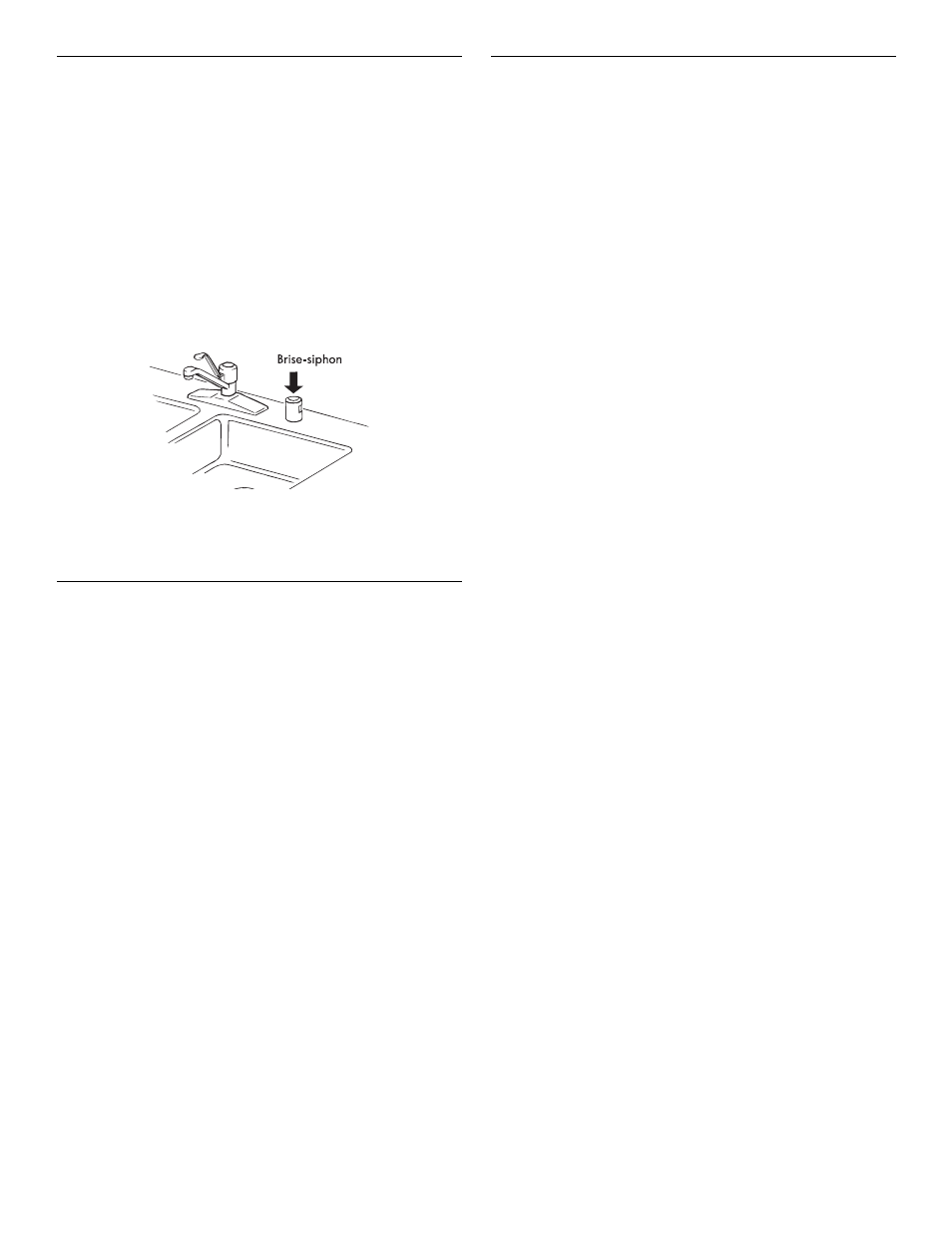

■ Utiliser un dispositif brise-siphon si le tuyau d’évacuation est
connecté à la canalisation d’égout de la maison à moins de
20" (50,8 cm) au-dessus du sous-plancher ou du plancher.
■ Utiliser un raccord de diamètre intérieur de
¹⁄₂" ou plus.
Spécifications de l’alimentation en eau
■ Canalisation d’eau chaude, sous pression de 20 à 120 lb/po 2
(138 à 862 kPa).
■ Température de 49°C (120°F) à l’entrée du lave-vaisselle.
■ Canalisation de cuivre de diamètre externe ³⁄₈" avec raccord à
compression, ou conduit de raccordement flexible à tresse
d’acier inoxydable (l’emploi d’un tube de plastique de
¹⁄₂"
minimum est déconseillé).
■ Raccord de compression de ³⁄₈" x ³⁄₄" pour tuyau. Contacter
votre magasin local Sears pour acheter l’ensemble n° 11000.
Ne pas exécuter de raccordement par soudure à moins de 6"
(15,2 cm) de l’électrovanne d’admission d’eau.
Spécifications électriques
Contacter un électricien qualifié.
Vérifier que l’installation électrique est adéquate et qu’elle
satisfait les exigences de tous les codes et règlements locaux et
nationaux en vigueur.
Caractéristiques exigées :
■ 120 volts CA, 60 Hz; protection par fusible 15 ou 20 A.
■ conducteurs de cuivre seulement
On recommande :
■ un fusible temporisé ou disjoncteur.
■ une alimentation par un circuit indépendant.
Pour le raccordement direct du lave-vaisselle :
■ Utiliser un câble flexible blindé ou à gaine non métallique, des
conducteurs de cuivre avec mise à la terre, satisfaisant les
exigences des codes et règlements locaux.
■ Arrimer le câble avec le dispositif fourni sur la boîte de
connexion de la maison, ou installer un raccord à collets
(homologation UL ou CSA) sur la boîte de connexion de la
maison. Dans le cas de l’emploi d’un conduit, utiliser un
serre-câble (homologation UL ou CSA).
Alimentation de l’appareil par un cordon d’alimentation :
■ Utiliser le cordon d’alimentation (pièce n° 4317824) identifié
pour l’utilisation avec un lave-vaisselle. L’ensemble
comprend :
- cordon d’alimentation Volex Inc., avec 3 conducteurs de
calibre 16 (homologation UL) et fiche de branchement à
3 broches pour liaison à la terre.
- serre-câble
⁷⁄₈" Neer C-500.
- 3 connecteurs de fils.
- bague de protection - pièce n° 302797.
Pour l’installation du cordon d’alimentation, procéder
conformément aux instructions fournies avec l’ensemble.
■ La fiche du cordon d’alimentation devra être branchée sur
une prise de courant à 3 alvéoles de configuration
correspondante, reliée à la terre, installée dans le placard à
côté de l’emplacement d’installation du lave-vaisselle. La
prise de courant doit satisfaire les exigences de tous les
codes et règlements locaux.
