29

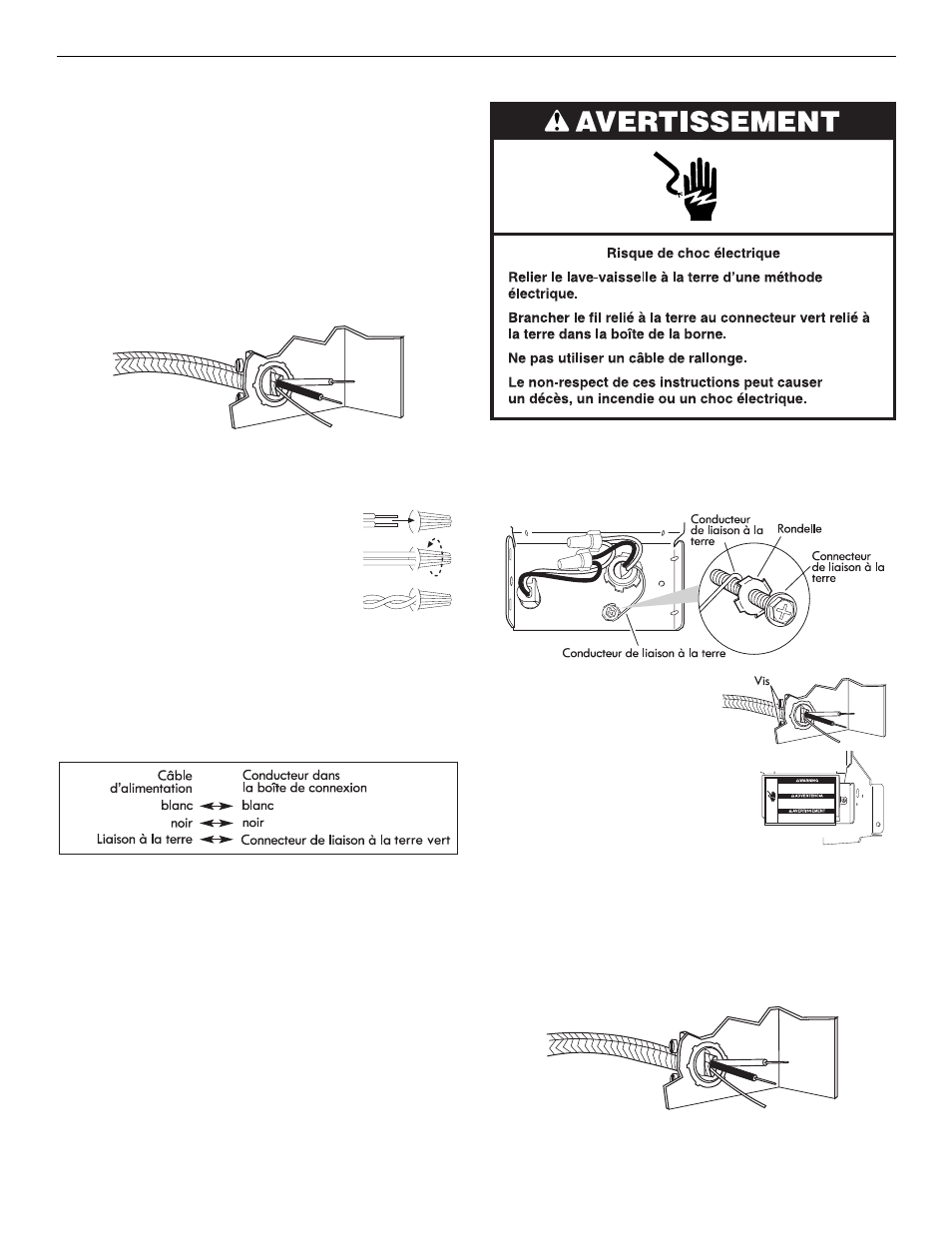

Raccordement électrique
Voir la section “Spécifications électriques”.
On doit disposer :
■ d’une source d’électricité appropriée, et d’une liaison à la
terre selon la méthode recommandée.
Si vous êtes :
■ pour le câblage direct, utiliser l’option 1.
■ pour l’alimentation par un cordon d’alimentation, utiliser
l’option 2.
Option 1 - Câblage direct
1. Acheminer le câble d’alimentation de telle manière qu’il ne
touche pas le moteur du lave-vaisselle ni la partie inférieure
de la cuve du lave-vaisselle.
2. Insérer les conducteurs du câble dans la boîte de connexion,
à travers le trou.
Conseil utile :
■ Sélectionner des connecteurs de fils de
taille appropriée pour le raccordement des
conducteurs de l’appareil (calibre 16) au
câblage de la maison.
■ Insérer les extrémités des conducteurs dans
le connecteur. Ne pas pré-torsader les
conducteurs nus.
■ Visser le connecteur.
■ Tirer doucement sur les conducteurs pour vérifier la solidité
de la connexion.
3. Utiliser des connecteurs de fils de taille appropriée pour le
raccordement des conducteurs de l’appareil (calibre 16) au
câblage de la maison, et réaliser les raccordements comme
suit :
4. Former un crochet en U avec le conducteur nu de liaison à la
terre; placer le crochet du conducteur de liaison à la terre
(dans le sens horaire) autour du connecteur de liaison à la
terre et sous la rondelle.
5. Serrer fermement le connecteur de liaison à la terre.
6. Serrer les vis de bridage du
serre-câble ou du connecteur
de conduit.
7. Réinstaller le couvercle de la
boîte de connexion – enfermer les
conducteurs à l’intérieur de la boîte.
Le couvercle doit être placé à
l’extérieur de la boîte de connexion,
sur le côté gauche.
8. Veiller à ce qu’aucun conducteur ne soit coincé entre le
couvercle et la boîte.
Option 2, Raccordement par cordon d’alimentation
1. Acheminer le cordon d’alimentation de telle manière qu’il ne
touche pas le moteur du lave-vaisselle ni la partie inférieure
de la cuve du lave-vaisselle.
2. Insérer le câble de raccordement direct dans la boîte de
connexion, à travers le trou.
