20
EXIGENCES D’INSTALLATION
Outillage et pièces
Rassembler tous les outils et pièces nécessaires avant de
commencer l’installation.
Pour toutes les configurations d’installation
Outillage et pièces supplémentaires pour l’installation
dans un local neuf

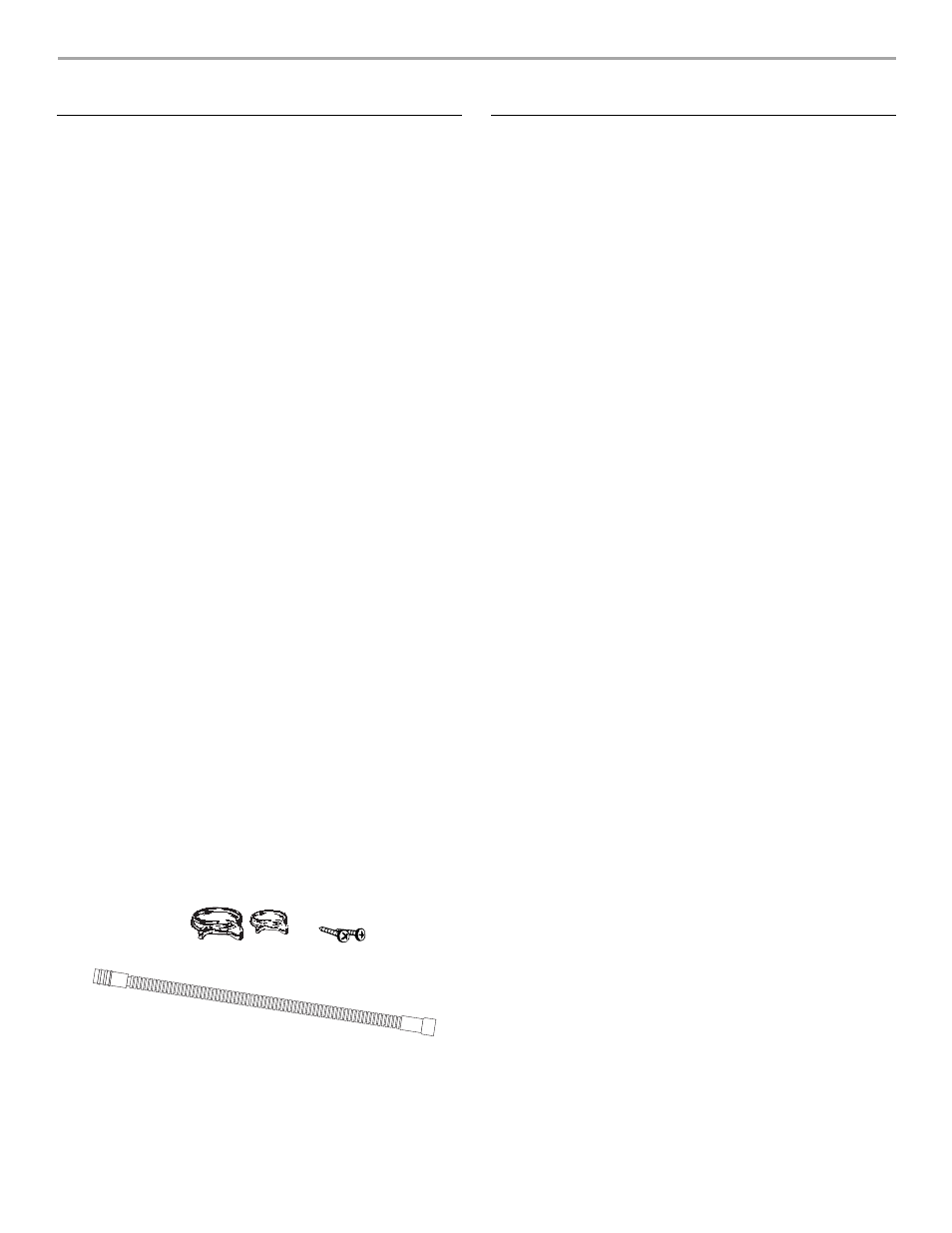

Pièces fournies
A. 2 brides pour tuyau de décharge - 1 grosse, 1 petite
B. 2 vis Phillips n° 10 x ¹⁄₂"
C. Tuyau de décharge
Pour commander des pièces ou un ensemble, consulter votre
marchand local ou Whirlpool Pièces : 1-800-442-8991.
Emplacement d’installation
Ne pas placer canalisation d’évacuation, canalisation d’eau ou
câblage électrique à un endroit où cela susciterait interférence ou
contact avec les pieds ou le moteur du lave-vaisselle.
À l’emplacement d’installation du lave-vaisselle, on doit pouvoir
établir le dégagement approprié entre le moteur et le plancher. Le
moteur ne doit pas toucher le plancher.
Ne pas installer le lave-vaisselle par-dessus un tapis.
Protéger du gel le lave-vaisselle et les canalisations d’eau qui
l’alimentent; la garantie de l’appareil ne couvre pas les
dommages imputables au gel.
Un ensemble “panneau latéral” est disponible chez les
revendeurs pour l’installation du lave-vaisselle à l’extrémité d’une
rangée de placards.
Un accessoire pare-vapeur (pièce n° 4396277) est disponible
chez les revendeurs pour l’installation de l’appareil sous le plan
de travail.
Inspecter l’emplacement d’installation du lave-vaisselle; il doit
comporter les caractéristiques suivantes :
■ facilité d’accès aux canalisations d’eau et d’égout et à la
source d’électricité.
■ accès facile pour chargement et déchargement de la
vaisselle. Dans le cas de l’installation dans un angle, on doit
pouvoir établir un dégagement de 2" (5,1 cm) ou plus entre le
côté de la porte du lave-vaisselle et le mur ou le placard.
■ ouverture carrée offrant l’esthétique appropriée et permettant
un fonctionnement correct.
■ façade des placards perpendiculaire au plancher.
■ plancher horizontal et plat (s’il y a un écart de niveau entre
l’avant et l’arrière sur le plancher de l’emplacement
d’installation, il pourrait être nécessaire d’utiliser des cales
pour établir l’aplomb de l’appareil).
REMARQUE : Pour éviter tout déplacement des cales durant le
fonctionnement de l’appareil, il est nécessaire de fixer solidement
les cales au plancher.
Si le lave-vaisselle ne doit pas être utilisé pendant une période
prolongée ou s’il est laissé à un endroit qui pourrait être exposé
au gel, veiller à faire exécuter les opérations de pré-hivernage par
un technicien compétent.
Veiller à ce que les canalisations d’eau et d’évacuation et les
câbles électriques soient dans la zone marquée en gris dans la
section “Dimensions de l’emplacement d’installation”.
Conseil utile : Si le plancher de l’espace d’installation n’est
pas parfaitement horizontal et plat (exemple : garnissage de
carrelage sur une partie seulement), on devra accorder une
attention particulière aux détails lors du relevé des
dimensions et lors du réglage de l'aplomb du lave-vaisselle.
Outillage nécessaire :
■ Pince
■ Tournevis Phillips
■ Tourne-écrou ou clé à
douille – douilles
hexagonales
⁵⁄₁₆" ou ¹⁄₄"
■ Mètre-ruban ou règle
■ Clé à molette de 10"
(ouverture jusqu’à 1
¹⁄₈"
[2,9 cm])
■ Tournevis à lame plate
■ Couteau utilitaire
■ 2 connecteurs de fils de
taille appropriée pour le
raccordement des
conducteurs de l’appareil
(calibre 16) au câblage de
la maison
■ Petit niveau
■ Lampe torche
■ Plat peu profond
■ Clé plate ⁵⁄₈"
■ Serviette de bain
■ Cale de bois
Pièces nécessaires :
■ Cales (pour l’installation
sur un plancher à
rehaussement partiel)
■ Raccord de compression
de
³⁄₈" x ³⁄₄" pour tuyau.
(Pièce n° W10273460A)
Outillage nécessaire : Pièces nécessaires :
■ Perceuse sans fil avec
scies à trous de
¹⁄₂", ³⁄₄" et
1 ¹⁄₂"
■ Petit coupe-tube
■ Pince à dénuder
■ Bride de tuyau à vis 1 ¹⁄₂ à
2" pour raccordement sur
un raccord T
■ Tube de cuivre ( ³⁄₈"
recommandé) ou conduit
de raccordement flexible
avec tresse d’acier
inoxydable
■ Serre-câble ou connecteur
de conduit utilisable sur un
trou de diamètre
⁷⁄₈"
(2,2 cm)
A
B
C
