27

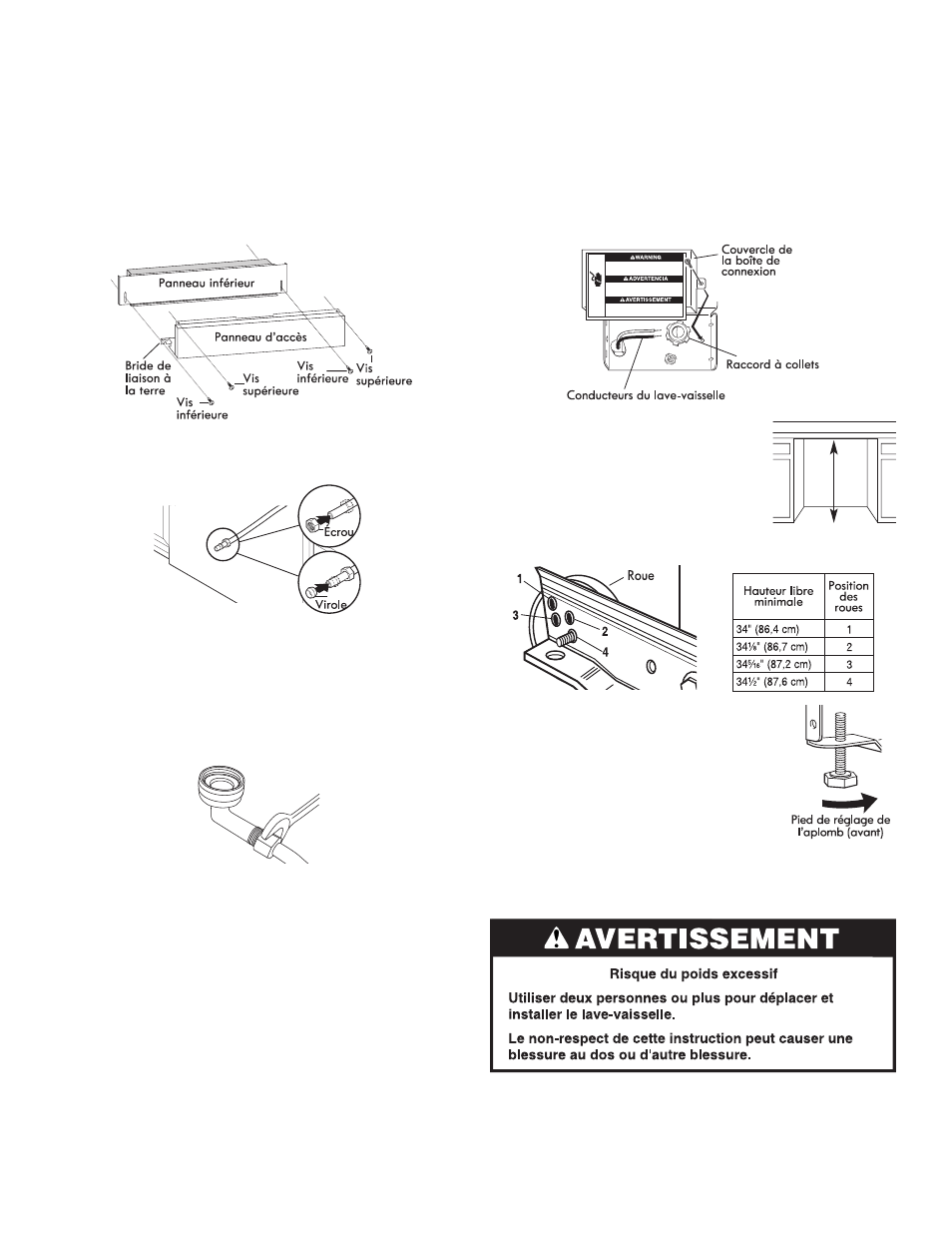

1. En utilisant 2 personnes ou plus, saisir l'aramature de porte
du lave-vaisselle par les côtés et mettre le lave-vaisselle sur
le dos en le faisant reposer sur les cornières.
2. Ôter les deux vis fixant le panneau de l’ouverture d’accès et
le panneau inférieur sur le lave-vaisselle – utiliser une clé à
douille de
¹⁄₄", un tourne-écrou ou un tournevis Phillips.
3. Placer les panneaux déposés à part, sur une surface
protégée.
4. Vérifier que l’agrafe de liaison à la terre est fixée sur le
panneau inférieur.
5. Enfiler l’écrou et la virole sur la canalisation.
Canalisation en cuivre uniquement : Enfiler l’écrou puis la
virole sur la canalisation de cuivre, sur environ 1" (2,5 cm).
REMARQUE : Pour réduire les vibrations durant le
fonctionnement, acheminer la canalisation d’alimentation en
eau de telle manière qu’elle ne touche pas la base, le châssis
ou le moteur de l’appareil.
6. Raccorder le raccord coudé de 90° à la canalisation
d'alimentation en eau.
Raccorder le raccord de compression de ³⁄₈" à la canalisation
d'alimentation en eau avant d'installer l'appareil dans
l'ouverture découpée dans le placard. Le fixer de façon à ce
que le raccord de
³⁄₄" soit orienté vers le haut.
Canalisation en cuivre uniquement : insérer la canalisation
dans le raccord coudé de 90° aussi loin que possible (la
canalisation en cuivre se plie et s’écrase facilement). Faire
glisser l’écrou et la virole vers l’avant et engager l’écrou sur le
filetage du raccord coudé. Raccord flexible à tresse d'acier :
Fixer l’écrou sur le coude à l’aide d’une clé plate ou d’une clé
à molette de
⁵⁄₈".
REMARQUE : Ne pas utiliser de ruban adhésif Teflon ®† avec
les raccords de compression.
†®Teflon est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
7. Ôter le couvercle de la boîte de connexion.
– Dans le cas du câblage direct, installer un raccord à collets
(homologation UL ou CSA) sur la boîte de connexion. Dans
le cas de l’utilisation d’un conduit, installer un serre-câble
(homologation UL ou CSA).
– Si l’appareil doit être alimenté par un cordon d’alimentation,
installer maintenant le cordon d’alimentation conformément
aux instructions fournies avec l’ensemble. La trousse du
cordon d’alimentation doit être homologuée UL et identifiée
pour utilisation avec les lave-vaisselle (trousse de cordon
d’alimentation, pièce n° 4317824).
8. Mesurer la hauteur libre de l’espace
d’installation, de la face inférieure du
plan de travail jusqu'au plancher, à
l'emplacement d'installation du lave-
vaisselle (au niveau du point le plus
bas). Consulter le tableau ci-dessous
pour obtenir la hauteur de l'ouverture.
Placer les roues de l’appareil à la
position appropriée.
9. Ajuster les pieds de réglage de l’aplomb
à l’avant (à la même hauteur).
Si la hauteur libre minimale de l'ouverture
est inférieure à 34" (86,4 cm), on peut
enlever les roues arrière pour obtenir un
dégagement supplémentaire. On pourra
ainsi installer le lave-vaisselle sous le plan
de travail si la hauteur libre est de 33
⁷⁄₈"
(86 cm); il sera cependant plus difficile de
placer le lave-vaisselle à sa position de
service finale. Si on enlève les roues, on
devra veiller à protéger le plancher lors des déplacements du
lave-vaisselle.
10. À l’aide d'au moins deux personnes, mettre le lave-vaisselle
en position verticale.
REMARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait
ultérieurement.
