25
5. Faire passer l’autre extrémité du câble à travers le trou percé
dans le placard. L’extrémité du câble doit pouvoir parvenir
jusqu’à l’angle avant droit de l’espace d’installation.
Option 2 - raccordement par cordon d’alimentation :
REMARQUE : Une prise de courant murale à 3 alvéoles de
configuration correspondante, reliée à la terre, doit être installée
dans le placard, à côté de l’emplacement d’installation du lave-
vaisselle.

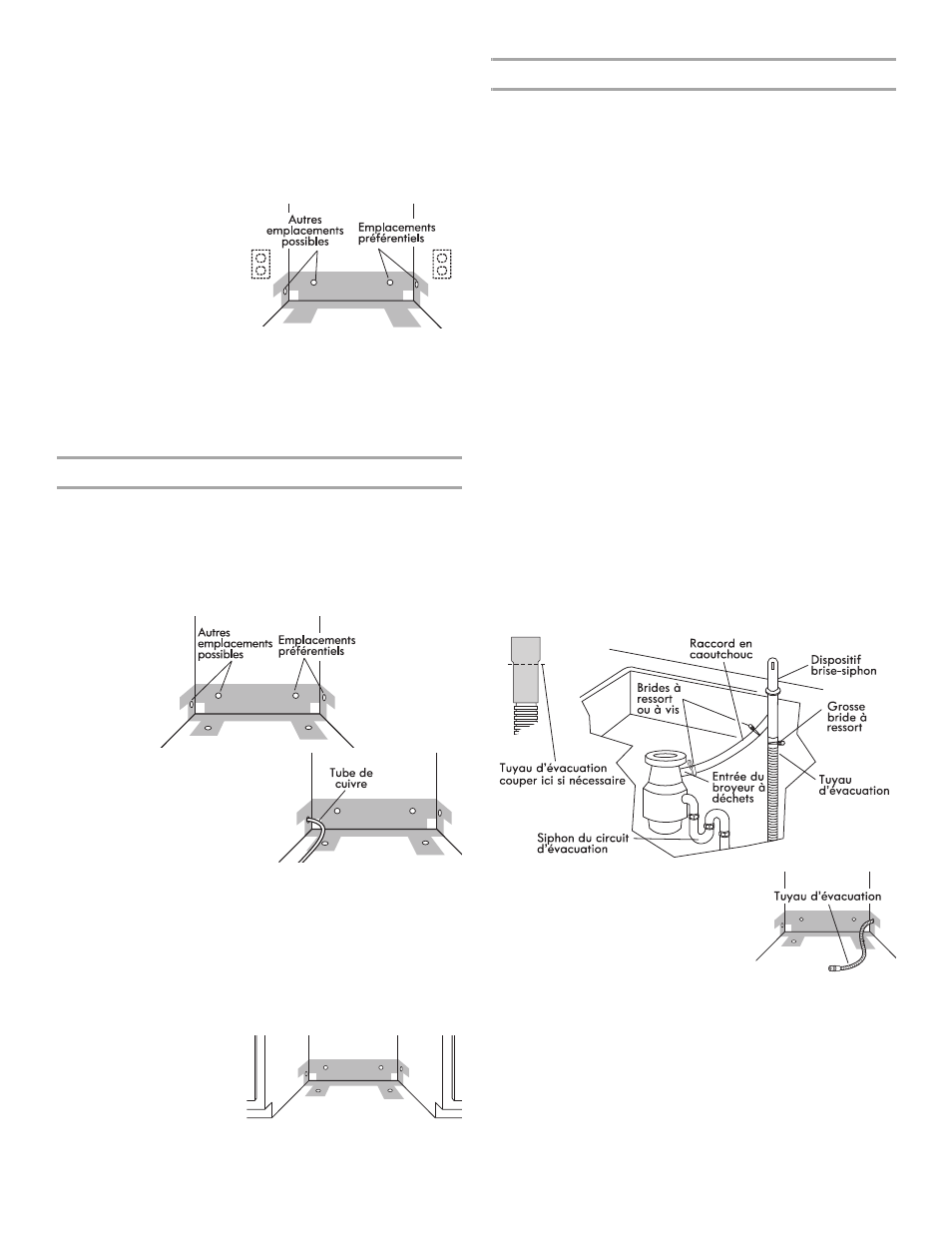

1. Percer un trou de 1
¹⁄₂"
(3,8 cm) dans la paroi du
placard ou le mur
arrière. Les
emplacements
préférentiels ainsi que
les autres
emplacements
possibles sont identifiés
sur l’illustration.
2. Placard de bois : poncer la rive du trou percé pour produire
une surface lisse.
Placard métallique : garnir la circonférence du trou percé
avec la bague de protection (pièce n° 302797) fournie avec
l’ensemble du cordon d’alimentation.
Installation de la canalisation d’eau
Conseil utile : Le raccordement au lave-vaisselle sera plus
facile si on achemine la canalisation d’eau par le côté gauche
de l’espace d’installation.
1. Percer un trou de diamètre ¹⁄₂" (1,3 cm) ou plus dans la paroi
du placard, le mur arrière ou le plancher. Les emplacements
préférentiels ainsi que les autres emplacements possibles
sont identifiés sur l’illustration.
2. Mesurer la longueur totale de
tube de cuivre nécessaire.
3. Connecter le tube de cuivre à
la canalisation d’eau par
l’intermédiaire d’un robinet
d’arrêt manuel.
4. Enfiler doucement le tube de
cuivre à travers le trou percé
dans le placard. On doit travailler prudemment; le tube de
cuivre est malléable et on peut facilement le déformer et
même l’écraser. Le tube de cuivre doit pénétrer suffisamment
dans le placard pour pouvoir être raccordé au point d'entrée
du lave-vaisselle, à l'avant-gauche de celui-ci.
5. Ouvrir le robinet d’arrêt à la position “ON” (marche) pour
éliminer les particules qui pourraient obstruer l’électrovanne
d’admission d’eau - récupérer l’eau qui s’écoule dans un plat
peu profond.
6. Tourner le robinet d'arrêt
à la position “OFF”
(arrêt).
Installation du tuyau d’évacuation
IMPORTANT : Utiliser toujours un tuyau d’évacuation neuf.
1. Percer un trou de diamètre 1
¹⁄₂" (3,8 cm) dans la paroi du
placard ou dans le plancher sur le côté de l’espace
d’installation le plus proche de l’évier.
2. Employer l’une des méthodes suivantes pour raccorder le
tuyau d’évacuation sur un raccord T ou sur un broyeur à
déchets.
■ Option 1 - broyeur à déchets – avec brise-siphon
■ Option 2 - pas de broyeur à déchets – avec brise-siphon
■ Option 3 - broyeur à déchets – sans brise-siphon*
■ Option 4 - pas de broyeur à déchets – sans brise-siphon*
*On recommande qu’un brise-siphon soit disponible
Conseil utile : Pour réduire les effets de vibration du tuyau
durant le fonctionnement, maintenir une séparation entre le
tuyau et le plancher et entre le tuyau et la circonférence du
trou de passage à travers le placard.
Option 1 - broyeur à déchets – avec brise-siphon :
1. Ôter l’opercule arrachable sur le broyeur à déchets. Si
nécessaire, couper l’extrémité du tuyau d’évacuation (ne pas
couper dans la section ondulée).
2. Connecter le tuyau d’évacuation sur le dispositif brise-siphon
avec la grosse bride à ressort. Si le tuyau d’évacuation a été
coupé, utiliser une bride à vis* de 1
¹⁄₂ à 2" (3,8 à 5 cm).
3. Utiliser un raccord en caoutchouc* avec une bride à ressort
ou à vis* pour raccorder le dispositif brise-siphon à l’entrée
du broyeur à déchets.
Ce raccordement doit être réalisé en amont du siphon du
circuit d’évacuation et à au moins 20" (50,8 cm) au-dessus du
plancher de l’espace d’installation du lave-vaisselle.
4. Insérer le tuyau d’évacuation à
travers le trou découpé dans le
placard et acheminer le tuyau jusqu’à
l'avant-centre de l'ouverture, au point
de raccordement du tuyau
d'évacuation.
*Pièces disponibles dans un magasin
local de fournitures de plomberie
