5
INSTALLATION
3-44 HPR260 gaz auto Mode d’emploi
Plomberie du gaz d’alimentation
On peut utiliser une plomberie en cuivre rigide ou un tuyau souple convenable pour toutes les conduites d’alimentation.
Ne pas utiliser un tuyau en acier ou en aluminium.
Après l’installation, mettre tout le système sous pression et vérifier l’étanchéité.
Le diamètre recommandé pour les tuyaux est de 10 mm pour les longueurs < 23 m et de 12 mm pour les longueurs
> 23 m.
Les tuyaux souples doivent être conçus pour les gaz inertes afin de transporter l’air, l’azote ou l’argon-hydrogène.

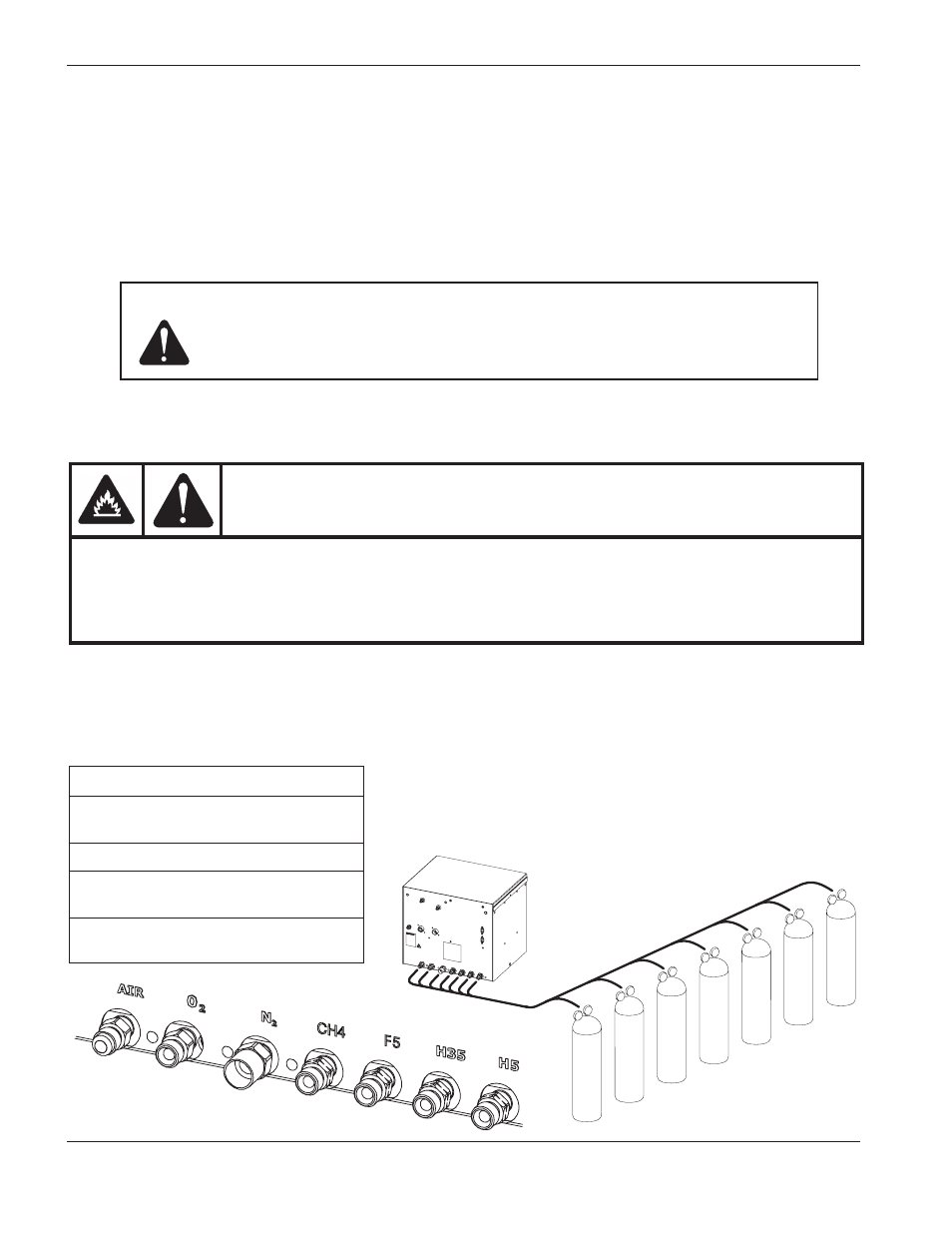

Raccorder les gaz d’alimentation
Brancher les gaz d’alimentation à la console de sélection. Le faisceau doit être purgé entre les changements de gaz.
Note : Quand on coupe avec l’oxygène comme gaz plasma, on doit également raccorder l’air comprimé à la
console de sélection afin d’obtenir les bons mélanges dans les modes prégaz et débit de coupe.
Attention : Quand on configure la console de sélection pour les gaz d’alimentation,
s’assurer que tous les tuyaux, raccords de tuyau et accessoires sont prévus
pour l’oxygène, l’argon-hydrogène et le méthane. L’installation doit être
effectuée conformément aux codes nationaux et locaux.
Raccord Grosseur
N
2
5/8 – 18, À droite, Interne
(Gaz inerte) «B»
Air 9/16 – 18, JIC, #6
H35 / H5 9/16 – 18 À gauche,
(Gaz combustible) «B»
O
2
9/16 – 18, À droite
(oxygène) «B»
AVERTISSEMENT
LE COUPAGE À L’OXYGÈNE PEUT PROVOQUER
DES INCENDIES OU DES EXPLOSIONS
Le coupage avec oxygène comme gaz plasma peut provoquer un risque d’incendie en raison de
l’atmosphère enrichie d’oxygène qu’il crée. Par mesure de précaution, Hypertherm recommande que
l’on installe un système de ventilation par extraction avant de couper avec oxygène.
Des arrêts d’explosion sont nécessaires (à moins qu’ils ne soient pas disponibles pour certains gaz ou
pressions prescrites) pour empêcher que la flamme ne remonte dans le gaz d’alimentation.
