INSTALLATION
HPR260 gaz auto
Mode d’emploi
3-15
Installation de la console de dosage

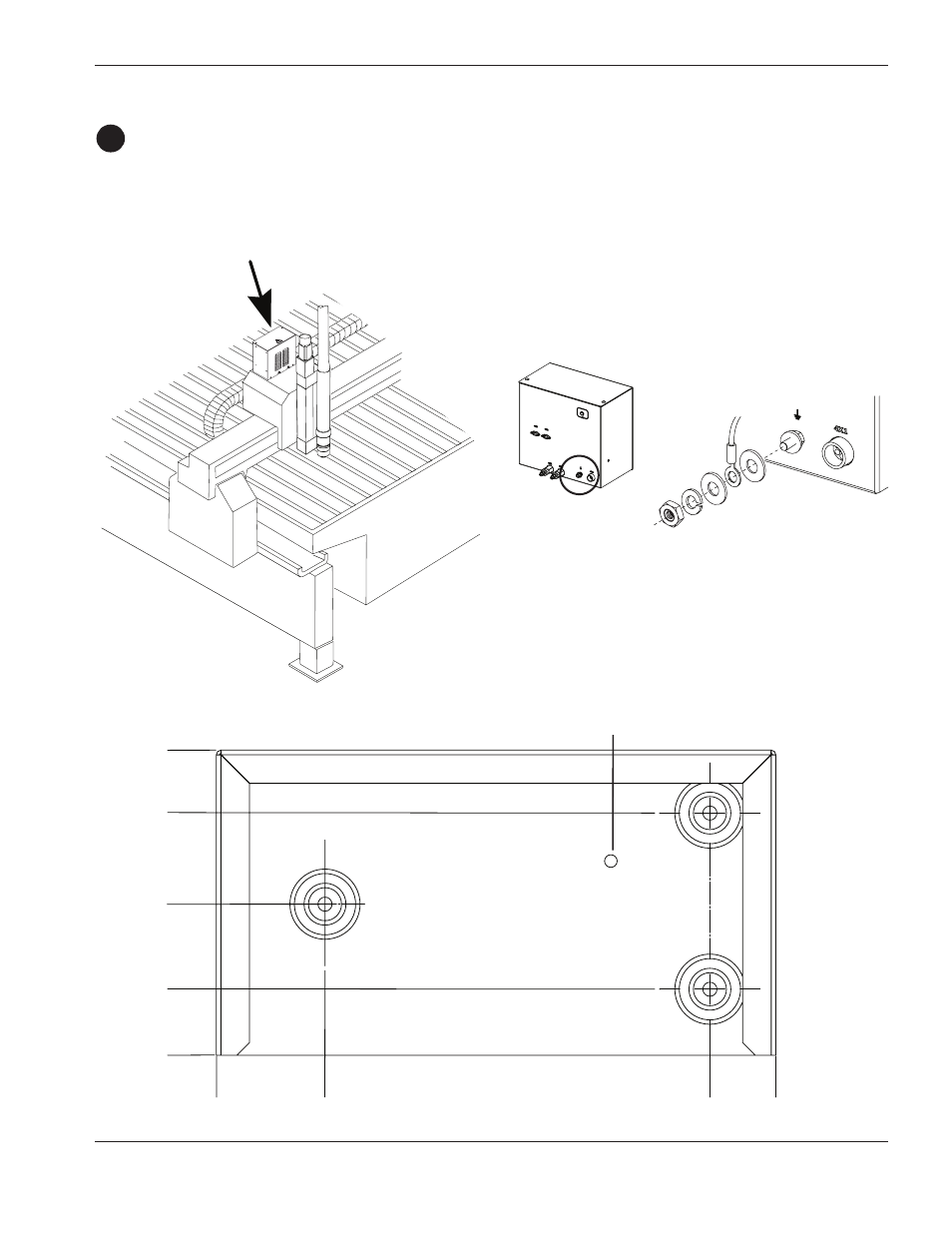

• Monter la console de dosage près du poste lève-torche. La longueur maximale des tuyaux de gaz entre la
console de dosage et la torche est de 1,8 m.
D
Mise à la terre de la console de dosage
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
282,5 mm
0
248,9 mm
Trou d’évent. Ne pas obstruer.
