ENTRETIEN
5-38 HPR260 gaz auto Mode d’emploi
5
= HPR130
= HPR260
Note : voir les
schémas de
câblage pour
d’autres
réglages de
l’interrupteur
DIP.

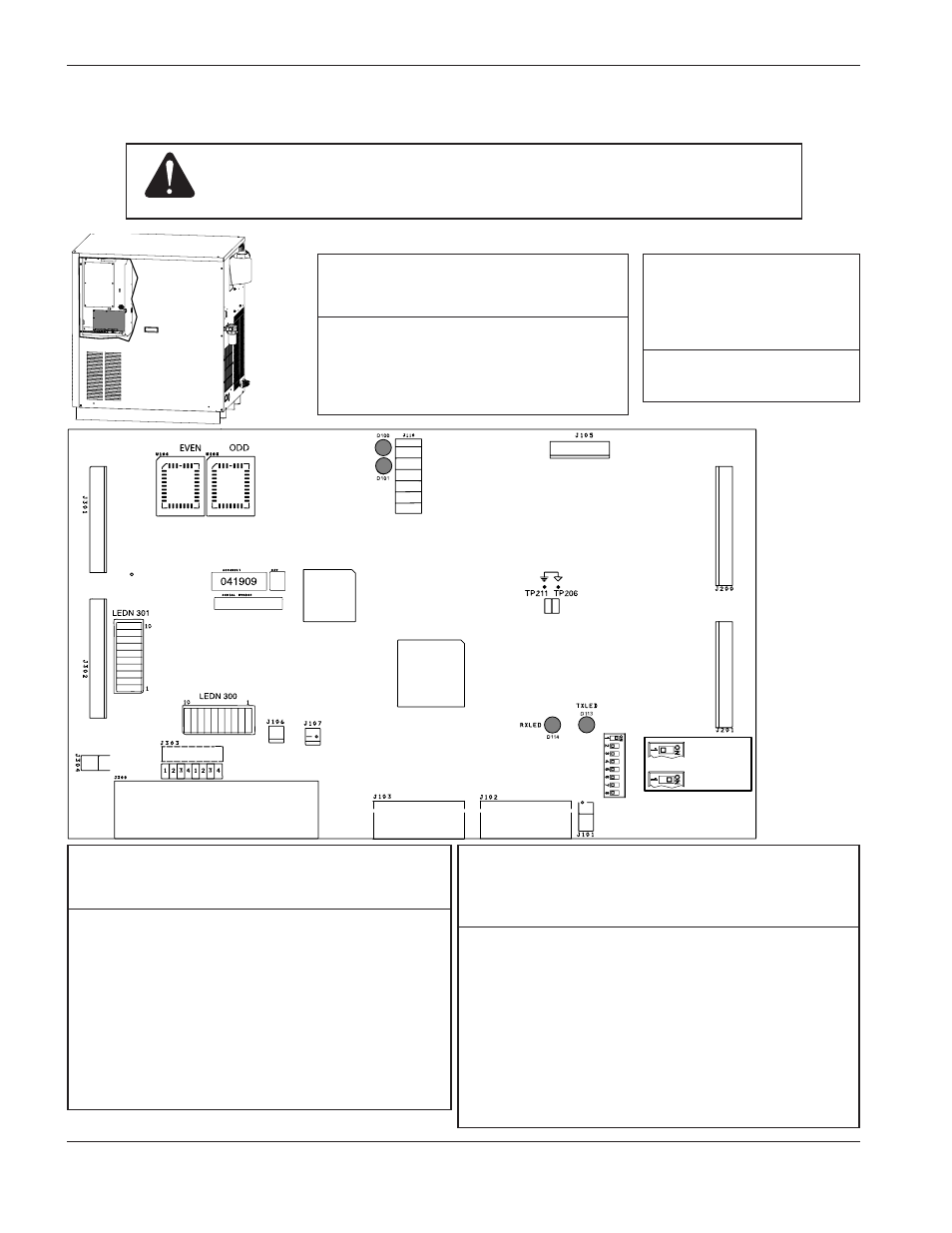

Circuit imprimé de commande de la source de courant PCB3
Liste des DEL du CI de commande
DEL Signal Notes
D100 +5 V c.c.
D101 +3.3 V c.c.
D113 CAN TX
Clignotement constant
D114 CAN RX Clignotement constant
Liste microprogrammée
pour le PCB3 de commande
Numéro
Article de référence
U104 081107 PAIR
U105 081107 IMPAIR
Liste des DEL300 du CI de commande
DELR Sortie Entrée Notes
DELR1 Mouvement de la machine
DELR2 Erreur
DELR3 Erreur d’interruption progressive
DELR4 Pas prêt
DELR5 Amorçage doux validé Pas utilisé
DELR6 Arc pilote validé
DELR7 Courant d’angle
DELR8 Perçage
DELR9 Maintien
DELR10 Amorçage plasma
Liste des DELR300 (diode électroluminescente
réseau) du CI de commande
DELR Sortie Entrée Notes
DELR1 Transformateur HT
DELR2 Moteur de pompe validé
DELR3 Contacteur
DELR4 Relais d’arc pilote
DELR5 Rechange
DELR6 Sélection surtension
DELR7 Non connectée
DELR8 Non connectée
DELR9 Non connectée
DELR10 Perte de phase
Attention : La révision « J » ou ultérieure du logiciel est nécessaire
pour le fonctionnement en toute sécurité de la console
des gaz automatique.
