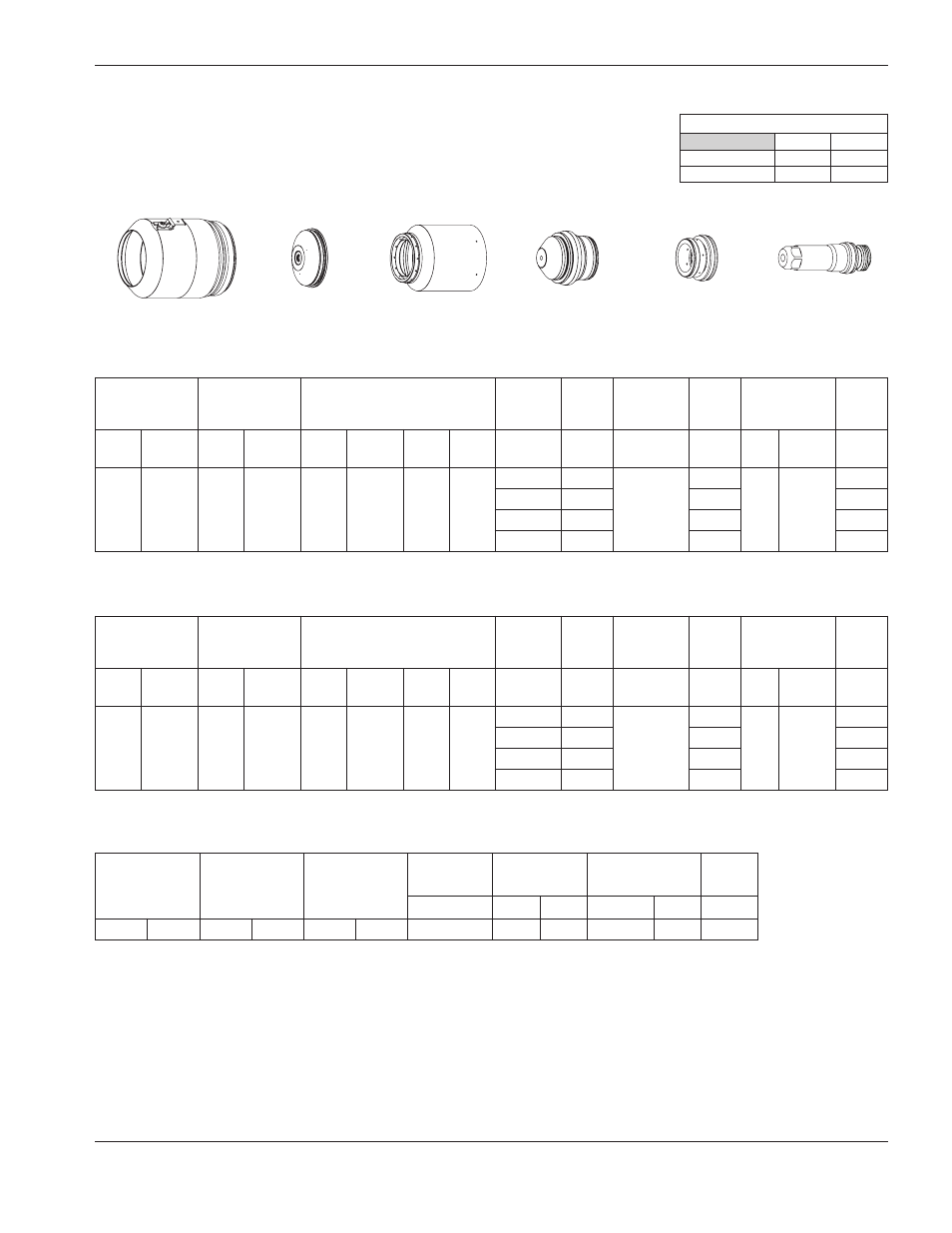

ANNEXE C – TABLEAUX DE COUPE POUR LES RÉVISIONS ANTÉRIEURES DU SYSTÈME
HPR260 gaz auto Mode d’emploi c-25
Aluminium
H35 et N
2
Plasma / N
2
Protection
200 A Coupage
220345 220398 220307 220347 220342 220346
Choisir
les gaz Régler
sur prégaz
Régler
l'écoulement
de coupe
Intensité
Distance
torche-pièce
Vitesse
marquage
Tension
de l'arc
A mm po. mm/min ppm V
N
2
N
2
10 10 10 10 18 2,5 0.100 6 350 250 140
Marquage
Système Métrique
Système Anglais
Choisir
les gaz Régler
sur prégaz
Régler l'écoulement
de coupe
Épaisseur
du
matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard
de
perçage
Plasma Protection Plasma Protection Plasma Protection
Mélange
de gaz 1 Mélange
de gaz 2
mm V mm mm/m mm Facteur % sec.
H35 N
2
22 53 73 53 42 20
10 158
6,4
4 000
9,0 140
0,3
12 158 3 650 0,4
15 162 2 450 0,5
20 170 1 050 0,6
Choisir
les gaz Régler
sur prégaz
Régler l'écoulement
de coupe
Épaisseur
du
matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard
de
perçage
Plasma Protection Plasma Protection Plasma Protection
Mélange
de gaz 1 Mélange
de gaz 2
po. V po. ppm po. Facteur % sec.
H35 N
2
22 53 73 53 42 20
3/8 158
0.250
160
0.350 140
0.3
1/2 158 140 0.4
5/8 162 80 0.5
3/4 170 50 0.6
Débits – lpm/scfh
H35 N
2
Débit préliminaire 0 / 0 121 / 256
Débit de coupe 13 / 27 126 / 267
