ANNEXE D – COUPAGE EN CHANFREIN
HPR260 gaz auto Mode d’emploi d-3
Définitions du coupage en chanfrein
Angle du chanfrein Angle entre la ligne médiane de la torche et une ligne perpendiculaire à la pièce. Si la
torche est perpendiculaire à la pièce, l’angle de chanfrein est nul. L’angle de chanfrein
maximum est de 45°.
Épaisseur nominale Épaisseur verticale de la pièce.
Épaisseur équivalente Longueur de l’arête de coupe ou distance de déplacement de l’arc dans le matériau
pendant le coupage. L’épaisseur équivalente est égale à l’épaisseur nominale divisée par le
cosinus de l’angle du chanfrein. On donne la liste des épaisseurs équivalentes dans le
tableau de coupe.
Dégagement Distance verticale au point le plus bas de la torche à la surface de la pièce.
Distance torche-pièce Distance linéaire à partir du centre de la sortie de la torche à la surface de la pièce le long
de la ligne médiane de la torche. Une série de distances torche-pièce est donnée dans le
tableau de coupe. Le plus petit chiffre se rapporte à la coupe rectiligne (angle de chanfrein
= 0°). Le chiffre le plus important se rapporte à une coupe en chanfrein à 45° avec un
écartement de 3 mm.
Tension de l'arc Le réglage de la tension d’arc dépend de l’angle de chanfrein et de l’installation du système
de coupage. Le réglage de la tension d’arc sur un système peut être différent d’un
deuxième système même si la pièce est de la même épaisseur. Les tensions d’arc pour le
coupage en chanfrein ne sont pas fournies dans les tableaux de coupe d’un chanfrein.

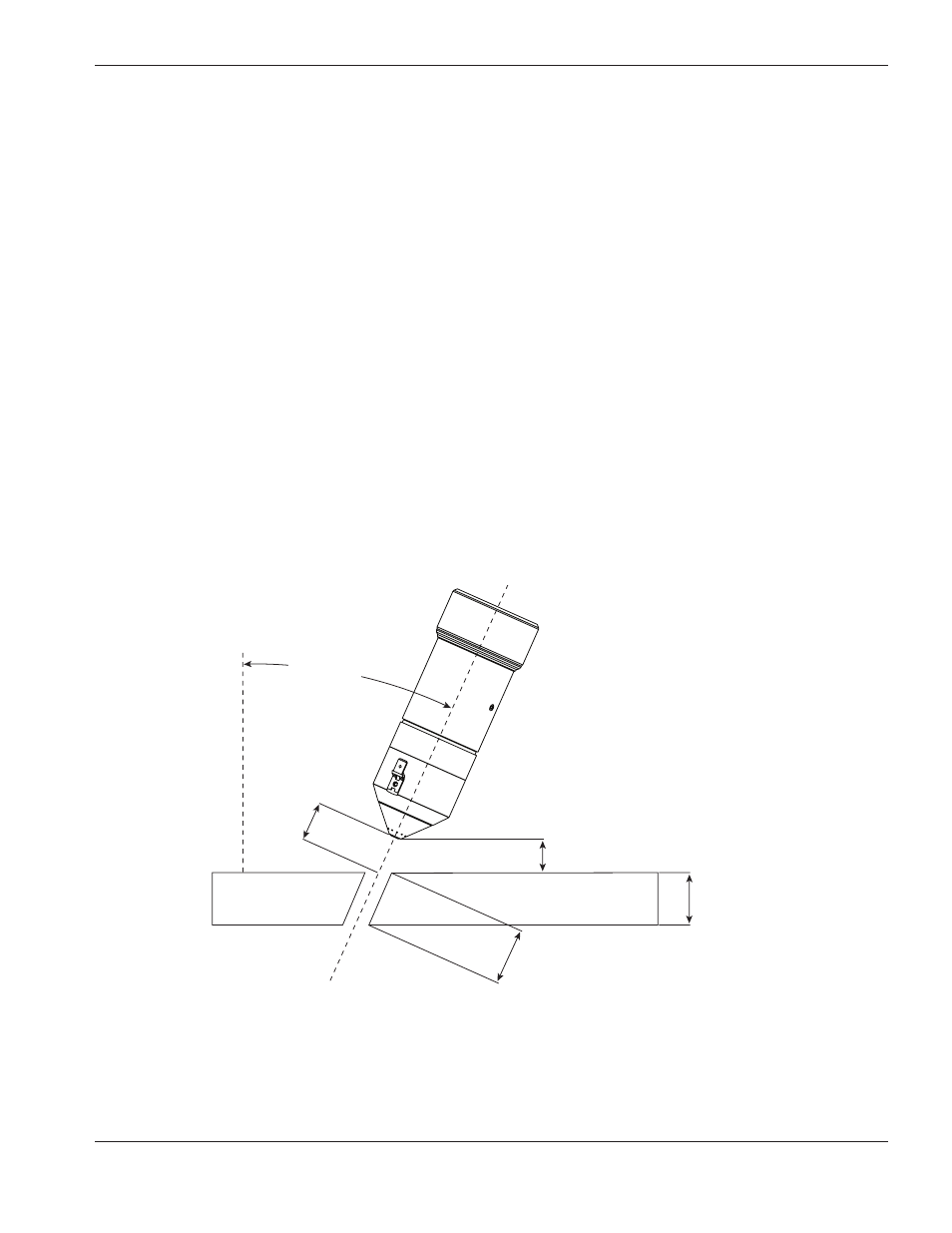

Angle du
chanfrein
Distance
torche-pièce
Ligne centrale
de la torche
Dégagement
Épaisseur
nominale
Épaisseur
équivalente
0°
