ENTRETIEN
5-40
HPR260 gaz auto
Mode d’emploi

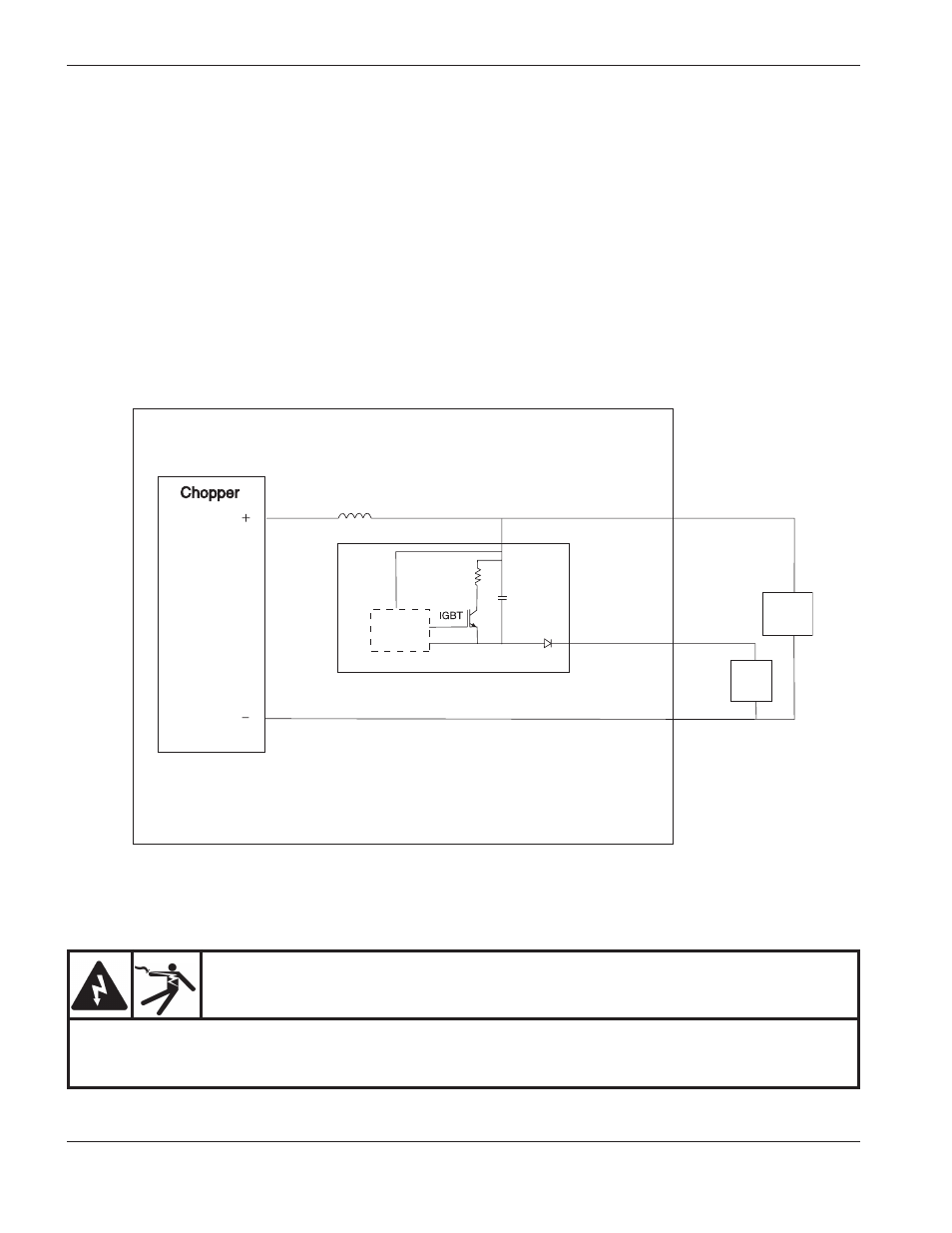

Schéma fonctionnel du circuit de démarrage
Dépannage du circuit de démarrage
PCB1 du circuit d’amorçage
Fonctionnement
Le circuit de démarrage est constitué d’un interrupteur à grande vitesse qui transfère rapidement le courant de l’arc
pilote du fil de l’arc pilote au câble de retour. Le circuit de démarrage remplit 2 fonctions :
1. Il permet au courant de l’arc pilote initial de circuler rapidement dans le câble de l’arc pilote avec peu d’impédance.
2. Une fois que le courant de l’arc pilote initial est amorcé, le circuit de démarrage soumet une impédance à la charge
de l’arc pilote pour aider à transférer l’arc à la pièce à couper. Voir le schéma ci-après.
Source de courant plasma
Bobine
d’arrêt
Circuit de démarrage
Arc de
coupage
Arc
pilote
Résistance de
puissance
Diode
Logique de
commande
Condensateurs
électrolytiques
aluminium
DANGER
RISQUE DE DÉCHARGE ÉLECTRIQUE : Toujours agir avec la plus grande prudence quand on entretient
une source de courant branchée et que les panneaux ont été déposés. Des tensions dangereuses
existent à la source de courant qui peuvent provoquer des blessures ou la mort.
