INSTALLATION
3-18 HPR260 gaz auto Mode d’emploi
5

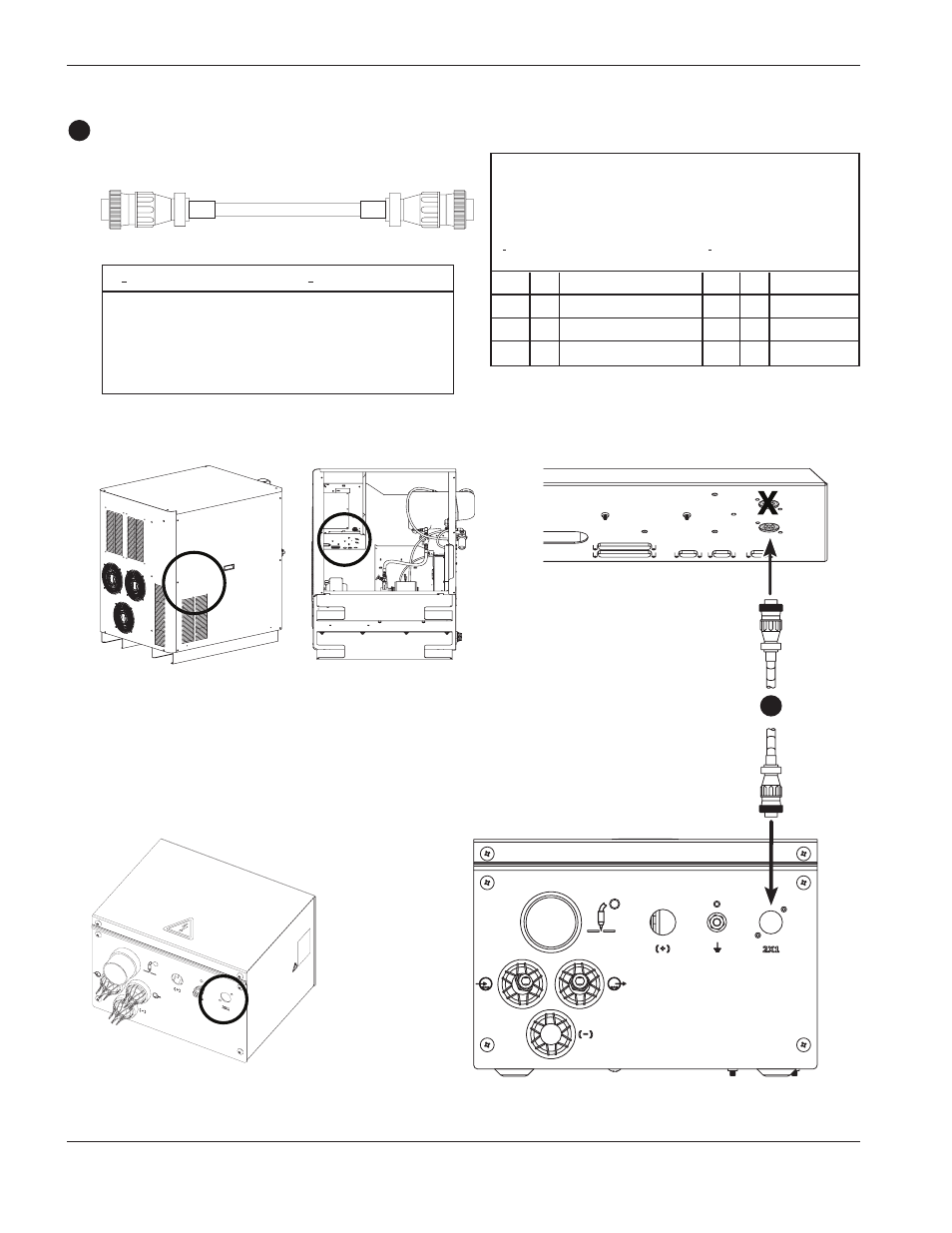

Câble d’alimentation de la console d’allumage
3
3
N o pièce Longueur N o pièce Longueur
123865* 2,1 m 123836 20 m
123419 3 m 123736 25 m
123834 4,5 m 123672 35 m
123670 7,5 m 123673 45 m
123835 10 m 123837 60 m
123671 15 m 123838 75 m
* Le numéro de câble numéro 123865 doit être utilisé avec les systèmes dont la console d’allumage est montée sur la source de courant.
LISTE DES SIGNAUX DU CÂBLE –
source de courant - console d’allumage
Extrémité Extrémité
source de courant console d’allumage
N o du N o du
contact E/S Description contact E/S Fonction
1 120 V c.a.-sous tension 1
2 120 V c.a.-retour 2
3 Terre 3
4 Pas connecté 4
E/S = Entrée/sortie
