ENTRETIEN
HPR260 gaz auto Mode d’emploi 5-51
4
Essai du faisceau de
torche

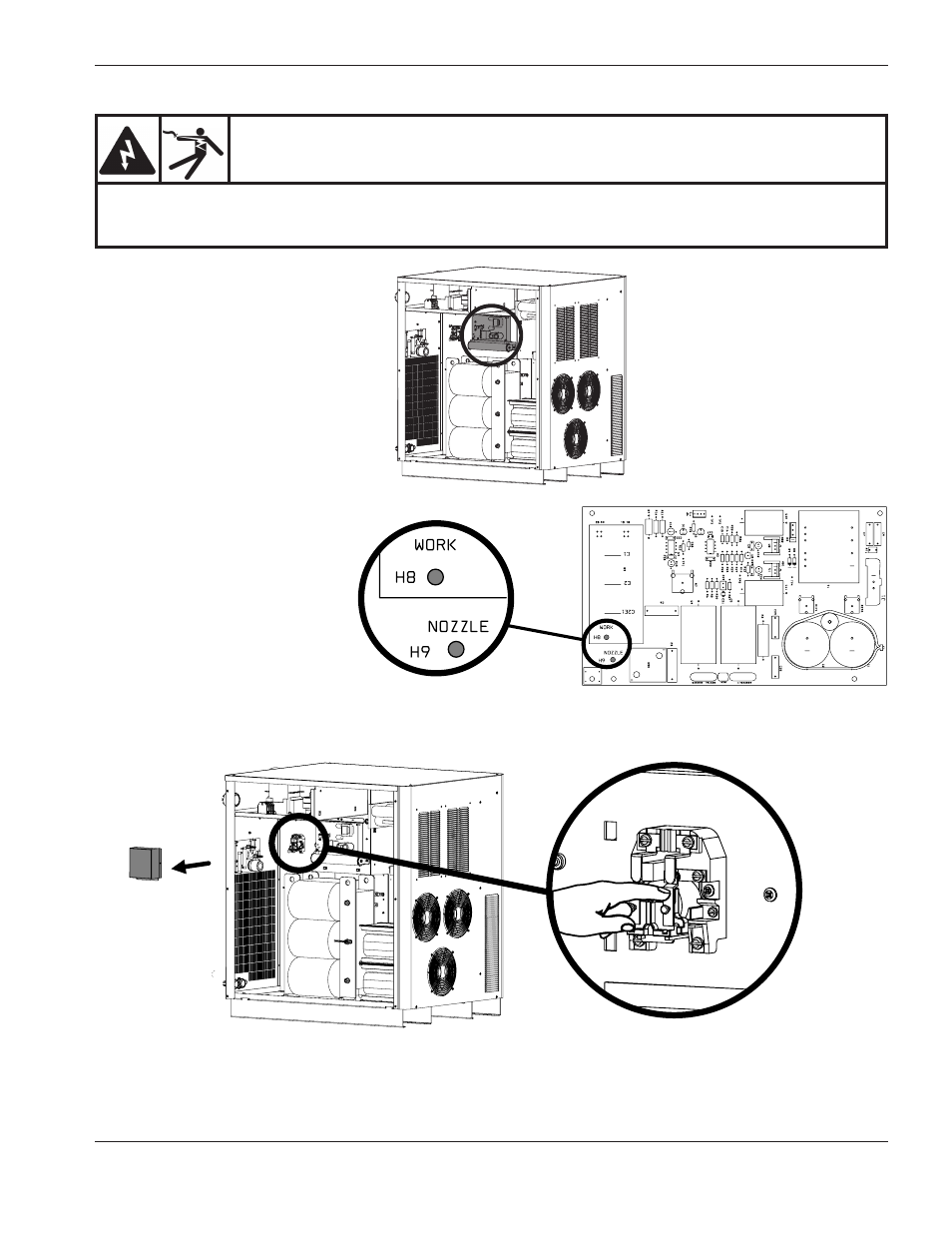

1. Couper toute alimentation (OFF) du
système.
2. Repérer le circuit d’amorçage.
041811
3. Placer un cavalier temporaire
entre H8 (pièce) et H9 (buse)
sur le PCB1 de circuit
d’amorçage.
4. Repérer le relais de l’arc pilote (CR1) et enlever le pare-poussière. Demander à une autre personne de fermer le
contact.
5. Mesurer la valeur en ohm entre la buse et la tôle. La fréquence doit être inférieure à 3 ohms. Une mesure supérieure
à 3 ohms indique une connexion défectueuse entre la torche et la console d’allumage ou entre la console d’allumage
et la source de courant.
6. Vérifier que le fil de l’arc pilote sur le faisceau de la torche n’est pas endommagé. S’il est endommagé, remplacer le
faisceau. S’il n’est pas endommagé, remplacer la tête de torche.
DANGER
RISQUE DE DÉCHARGE ÉLECTRIQUE : Toujours agir avec la plus grande prudence quand on entretient
une source de courant branchée et que les panneaux ont été déposés. Des tensions dangereuses
existent à la source de courant qui peuvent provoquer des blessures ou la mort.
