ENTRETIEN

HPR260 gaz auto

Mode d’emploi

5-31

Essai 1 – conduite de retour

Note : Un débitmètre en ligne est prescrit pour réaliser ce test.

1. Couper l’alimentation (OFF). Déposer la conduite de retour du liquide de

refroidissement (tuyau bleu avec ruban rouge) et raccorder le débitmètre pour
mesurer le débit.

2. Mesurer le débit sur le débitmètre. Mettre sous tension (ON). Mettre la pompe

manuellement sur ON en utilisant le bouton de commande manuelle de la
pompe sur votre écran CNC (voir étape 1 sous « Fonctionnement manuel de
la pompe »). Consigner le débit du débitmètre.

3. Rebrancher la conduite de retour du liquide de refroidissement (tuyau bleu

avec ruban rouge).

Si le débit est de 0,8 gal/min ou plus, passer à l’essai 7.

Si le débit est inférieur à 0,8 gal/min, passer à l’essai 2.

S’il n’y a pas de débit, passer au dépannage de la pompe et du moteur.

Essai 2 – conduite d’alimentation à la console d’allumage

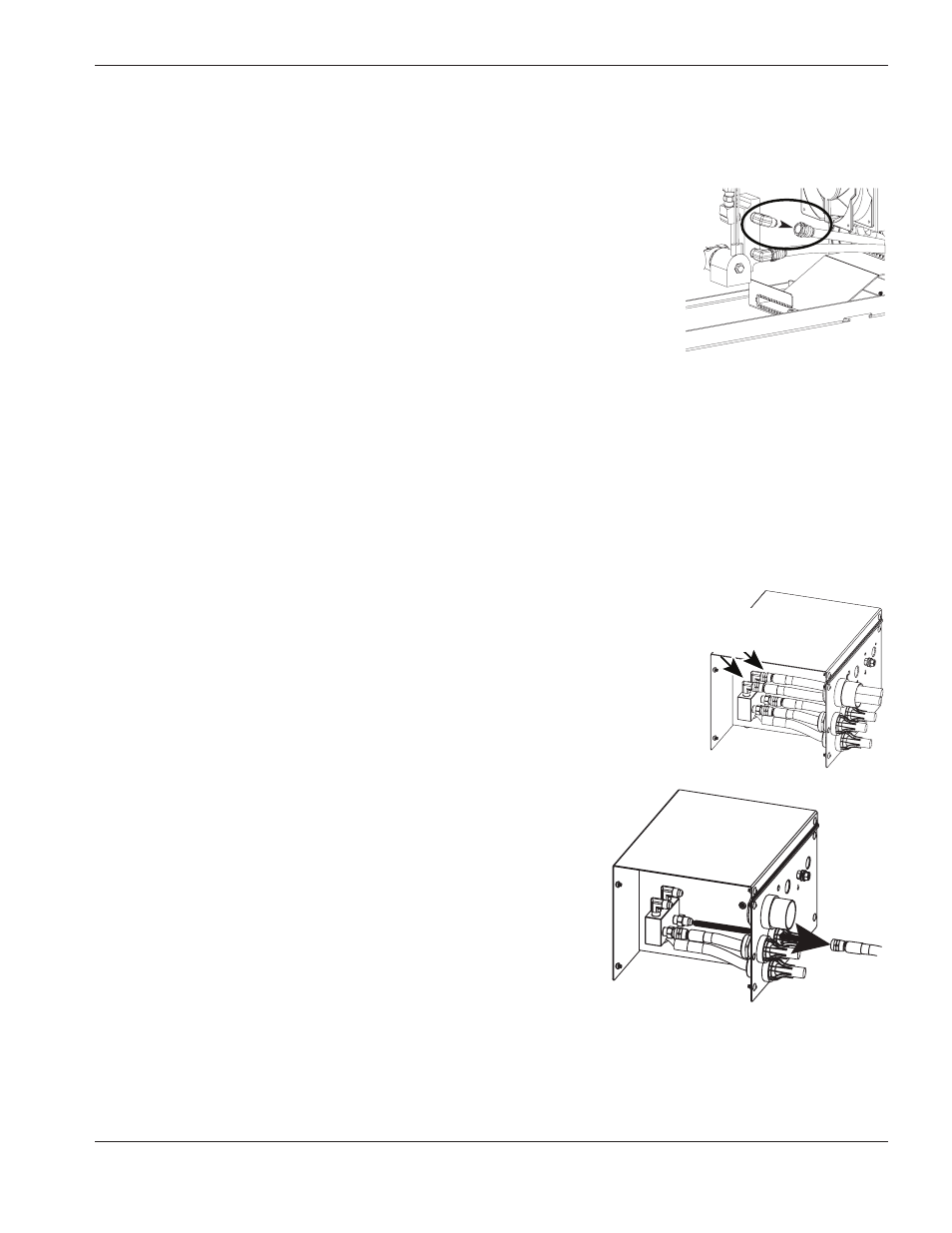

Note : Déposer les tuyaux du liquide de refroidissement du faisceau

de la torche pour avoir accès à la conduite d’alimentation.

1. Couper l’alimentation (OFF). Déposer la conduite du liquide de

refroidissement d’alimentation (tuyau bleu avec ruban vert) de la
console HFD/HFL et la placer dans un contenant de 3,8 L (1 gal).
Un contenant de liquide de refroidissement d’Hypertherm fait l’affaire.

2. Calculer combien de temps on met pour remplir le contenant. Mettre

sous tension (ON). Mettre en marche la pompe manuellement en
utilisant le bouton de commande manuelle de la pompe sur votre écran
CNC (voir étape 1 sous « Fonctionnement manuel de la pompe »).
Consigner combien de temps on met pour remplir le contenant.

3. Rebrancher les conduites du liquide de refroidissement.

Si le contenant est plein au bout de 65 secondes ou moins, passer à l’essai 3.

Si l’on met plus de 65 secondes pour remplir le contenant, passer à l’essai 6.

Tuyaux du liquide de
refroidissement du
faisceau de torche
