INSTALLATION
HPR260 gaz auto Mode d’emploi 3-25
5

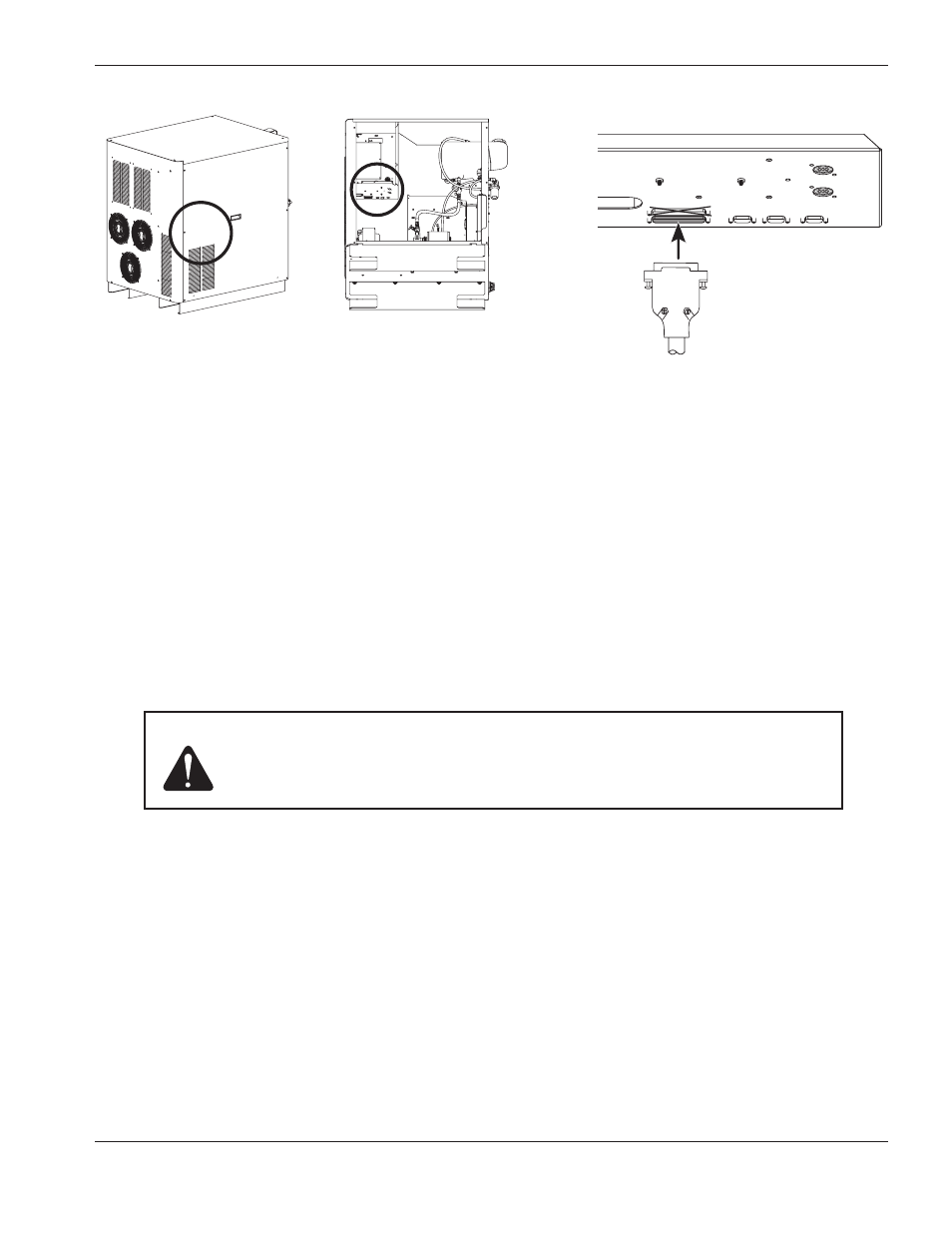

Attention : Le câble de la CNC doit être fabriqué en utilisant un câble avec blindage de
360° et de connecteurs à boîtier en métal à chaque extrémité. Le blindage
doit se terminer aux boîtiers en métal à chaque extrémité pour assurer une
bonne mise à la terre et offrir le meilleur blindage.
Notes à la liste de câbles d’interface CNC
Note 1. Les entrées sont isolées de façon optique. Nécessitent 24 V c.c. sous 7,3 mA ou une fermeture à contact sec.
La durée de vie du relais externe peut être améliorée en ajoutant un condensateur en polyester métallisé
(0,022 µF 100 V ou plus) en parallèle avec contacts de relais.
Note 2. Les sorties sont des transistors à collecteurs ouverts isolés de façon optique. La tension nominale maximale
est de 24 V c.c. à 10 mA.
Note 3. On peut sélectionner et utiliser le mouvement de la machine pour les configurations de systèmes plasma
multiples.
Note 4. CNC + 24 V c.c. fournit 24 V c.c. sous 200 mA maximum. Un cavalier est nécessaire sur J304 pour utiliser
l’alimentation 24 V.
