Manuel d'installation et d'entretien de la série L120

FCD LMFIM1201-00

6-5

Flow Control

Limitorque Actuation Systems

6.7

Démontage de la base de poussée axiale (Option de l'entraînement 2)

Les numéros de pièces font référence à la Figure 6,2.
1. Si une base de poussée (pièce 100) est fournie, démontez le serre-joint (pièce 102) puis l'écrou de

la tige (pièce 101).

2. Démontez les quatre vis à tête hexagonale (pièce 100) et soulevez la base de poussée du

logement.

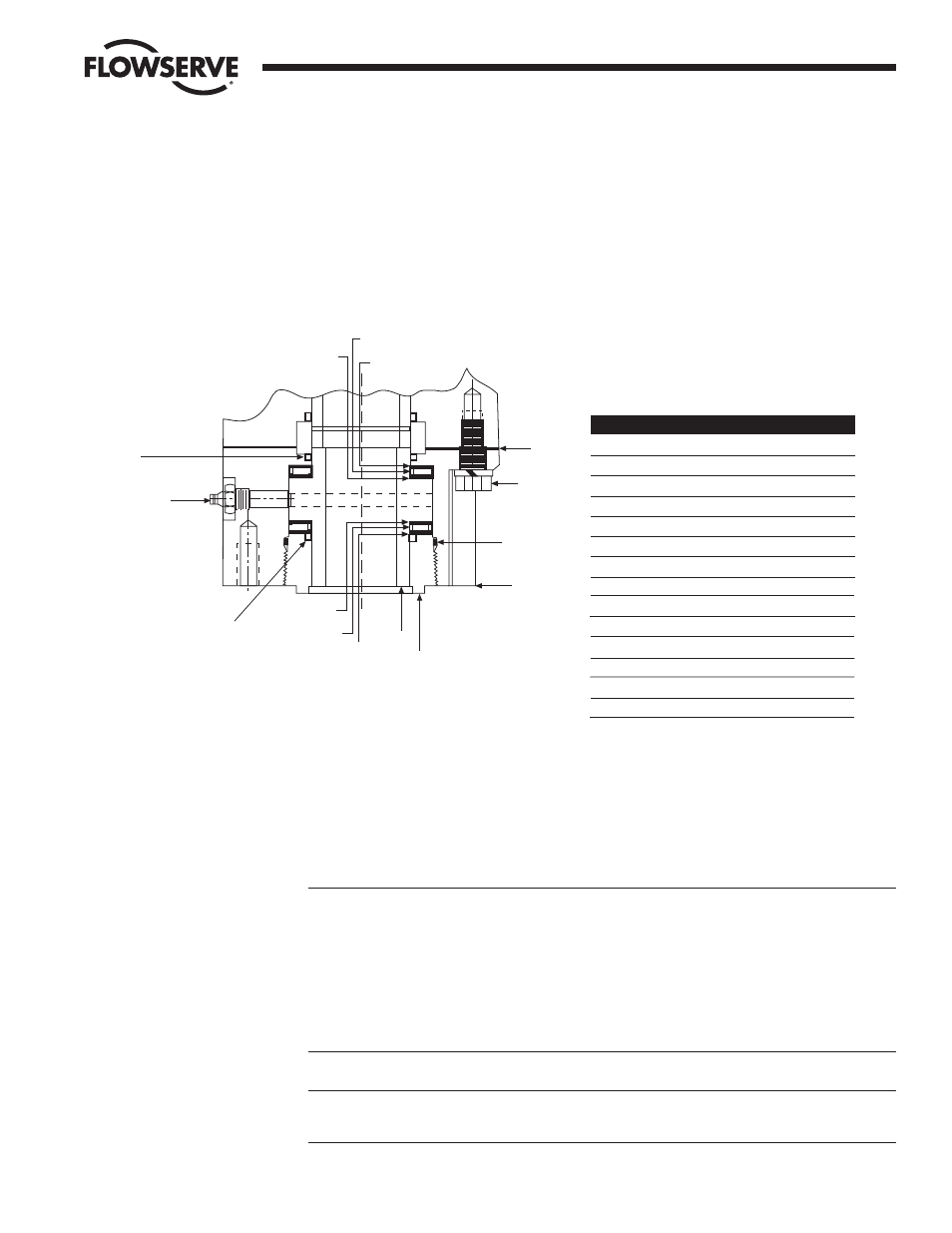

Figure 6.2 Base de poussée des L120-10 à 40

6.8

Remplacement de l'écrou de la tige dans les applications de base de poussée

Ce paragraphe ne concerne que les applications de base de poussée. Il arrive que l'écrou de la tige doive
être remplacé si'il est utilisé dans une tige filetée sur des vannes à tige montante.

a AVERTISSEMENT: Risque de tension dangereuse. Coupez l'alimentation avant de démonter

l'actionneur de la base de montage. Ceci empêche un démarrage accidentel pendant la procé-
dure d'entretien de l'appareil.

a AVERTISSEMENT: Récipient pouvant être sous haute-pression. Avant de démonter votre actionneur,

vérifiez que la vanne ou autre dispositif actionné est isolé et qu'il n'est pas sous pression.
Attention: La base de poussée des L120-10 à 40 contient du lubrifiant.
Vérifiez que l'EP-00 est remplacé lorsque vous remontez la base de poussée.

REMARQUE: L'installation et le maintien des joints toriques et des quad rings peuvent être facil-
ités par l'application d'une faible quantité de graisse EP sur le joint pendant l'assemblage.

107A

109, 112

108

110, 111

106

100

102

101

104

105

103

104

103

105

Pièce

Quantité Description

100

1

Logement de la base

101

1

Ecrou de la tige

102

1

Serre-joint

103

2

Roulement à aiguilles

104

2

Rondelle de poussée

105

2

Rondelle de poussée

106

1

Joint torique

107

1

Joint quad ring

107A

1

Joint quad ring

108

1

Joint statique

109

1

Raccord graisseur

110

4

Vis à tête hexagonale

111

4

Rondelle de verrouillage

112

1

Raccord de dégagement

107

REMARQUE: Pour le L120-10, utilisez le même numéro de

pièce pour les pièces #107 et 107A. Pour le
L120-20 et le L120-40 utilisez deux numéros de
pièce différents pour les pièces #107 et 107A.

Drawing RE: 14-602-0219-2
