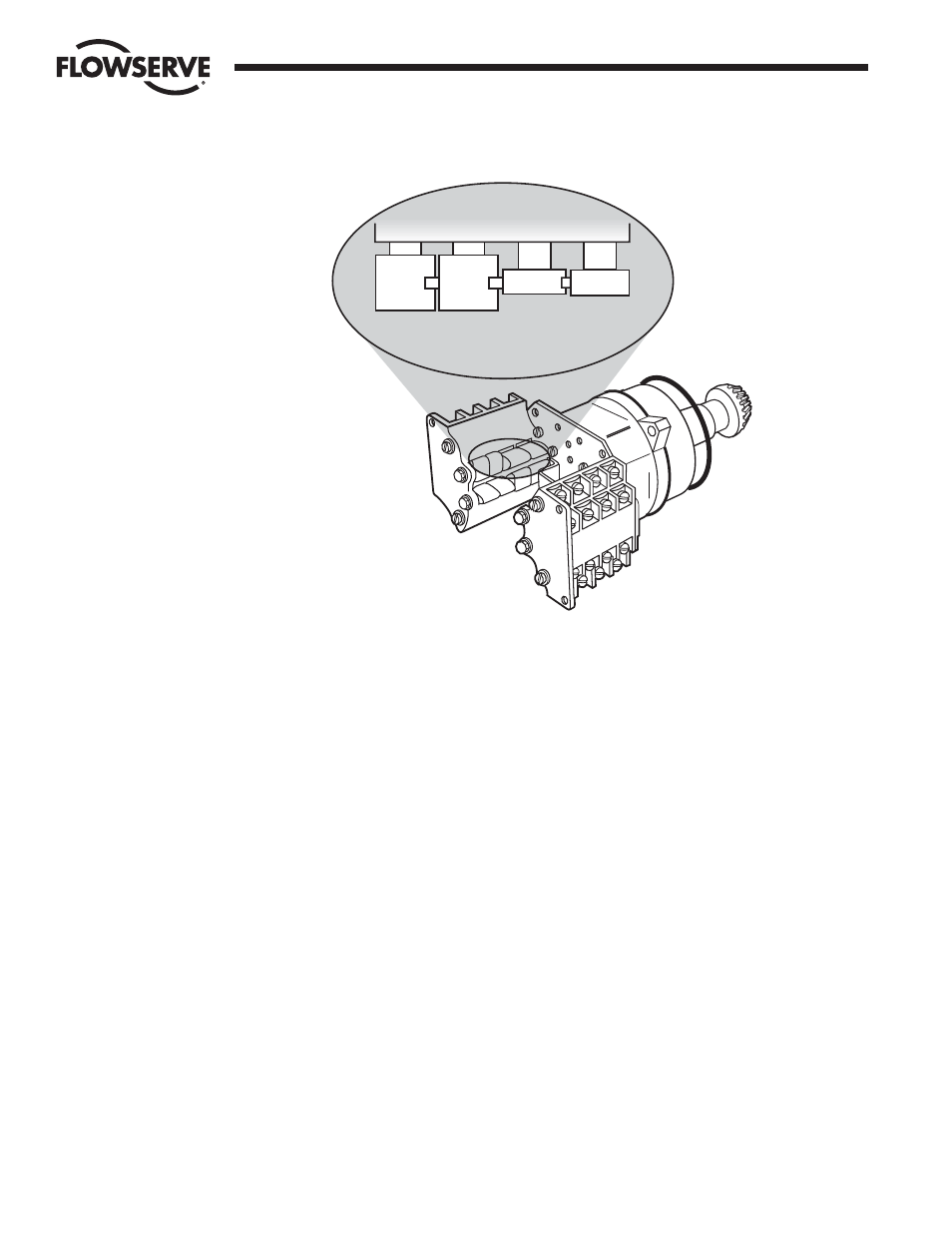

Figure 4.3 Réglage des contacts ouverts et fermés
4.5.3 Combinaison des contacts (Voir la Figure 4.2)
Les segments du rotor peuvent être séparés et tournés de 90 degrés pour permettre différentes
combinaisons des contacts normalement ouverts ou normalement fermés pour chaque rotor.
1. Enlevez les écrous (pièce 8) et les vis de mécanique à tête cylindrique ovale (pièce 5 pour un total
de deux attaches de chaque côté de l'interrupteur).
2. Démontez tout le groupe contact de la plaque arrière.
3. Redisposez les cames sur l'arbre à came pour produire la combinaison de contacts souhaitée.
4. Remettez en place le groupe contact sur la plaque arrière (en vérifiant que les repérages sont bien
en place) et fixez la machine à l'aide de vis et d'écrous.
5. Réglez les limites conformément à la procédure ci-dessus.
4.6 Indicateur de position
4.6.1 Indicateur de position local
L'indicateur de position local à cadran est sélectionné en usine pour indiquer la position de la vanne.
L'indicateur de position ne peut être réglé que lorsqu'il est monté sur la vanne.
Pour régler l'indicateur de position locale:
1. Débranchez l'alimentation et enlevez le couvercle du compartiment de l'interrupteur (pièce 200 de
la Figure 5.2).
2. Fermez complètement la vanne.
3. Desserrez la vis de mécanique à tête ronde qui maintient en place le pointeur, déplacez le pointeur
en position 0 et serrez à nouveau la vis.
L'indicateur est maintenant réglé.
POSITION
FERMEE POSITION
OUVERTE
