Manuel d'installation et d'entretien de la série L120
FCD LMFIM1201-00
4-8
Flow Control
Limitorque Actuation Systems
4.7
Volant latéral en option
Pour les tailles d'appareil L120-10, 20 et 40, le volant peut être monté sur le côté comme cela est
indiqué dans les figures suivantes.

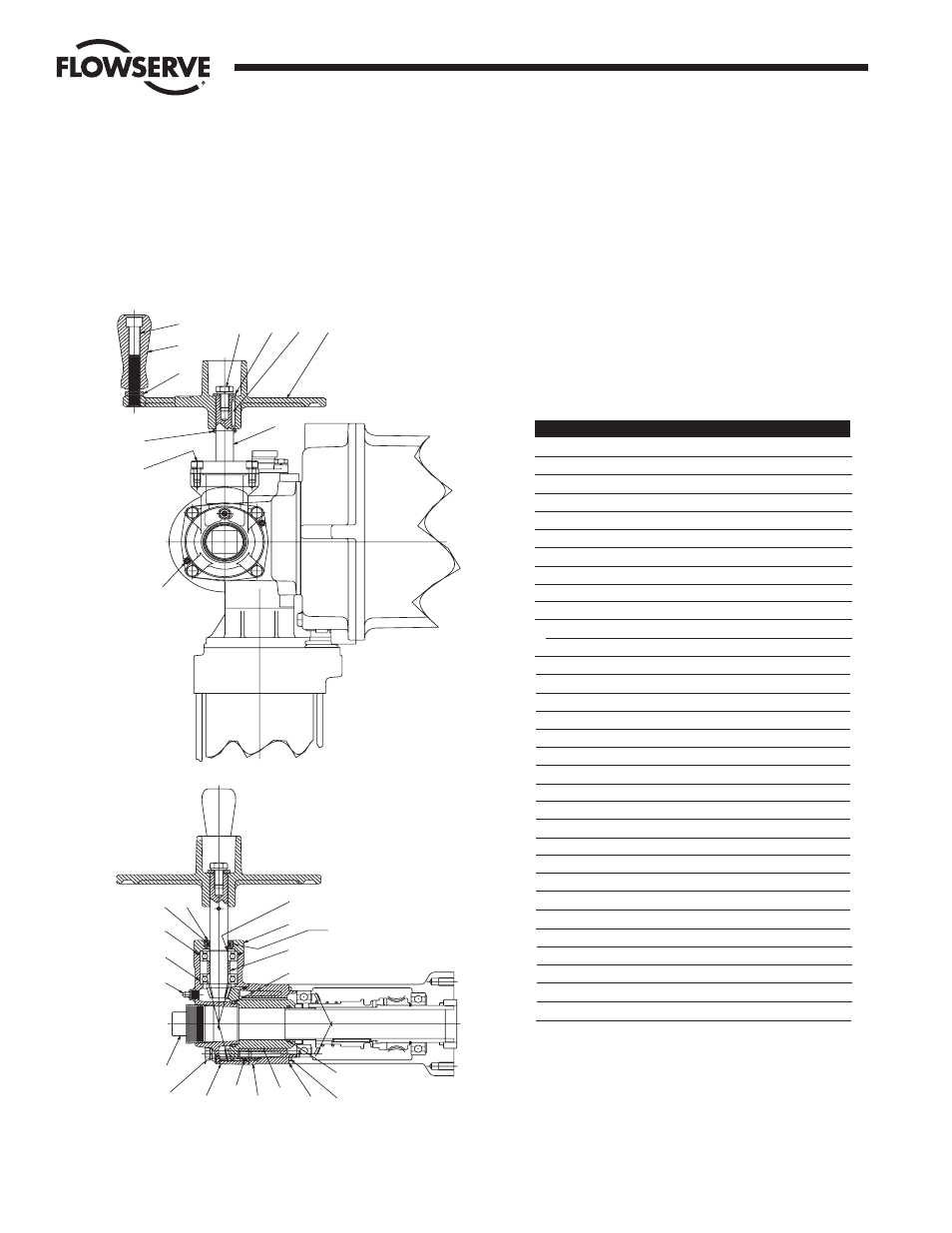

Figure 4.5 - Liste des pièces détachées du L120-10, rapport 4,2 :1
Schéma RE : 01-602-0479-4
Pièce
Quantité Description
6
1
Cale du couvercle du corps
42-11
1
Joint torique
44
1
Quad ring
45
1
Bouchon fileté
150
1
Corps conique
151
1
Adaptateur du corps conique
152
1
Chapeau de palier
153
1
Engrenage conique
154
1
Arbre du pignon conique
157-1
4
Vis à tête hexagonale
157-2
4
Rondelle de frein
157-3
2
Vis d'assemblage à six pans creux
157-4
1
Goupille élastique
157-5
2
Vis d'assemblage à six pans creux
157-6
2
Rondelle de frein
158-1
1
Quad Ring
158-2
1
Joint torique
158-3
1
Joint torique
158-4
1
Quad-Ring
160
2
Roulement à bille
161
1
Seal insert
164
1
Entretoise
169
1
Anneau de retenue
171
1
Embout de graissage
177
1
Volant
178
1
Vis à tête hexagonale
179
1
Rondelle de frein
180
1
Clé
181
1
Bague de retenue
182-1
1
Lanceur du volant
182-2
1
Vis d'assemblage à six pans creux
182-3
1
Contre-écrou hexagonal
157-1
&
157-2
150
158-2
151
45
153
6
42-11
44
158-4
164
Remarque : Appliquer de la
Loctite 601/609 sur le diamètre
intérieur du chapeau de palier
152
169
161
158-1
158-3
160
171
182-2
182-1
182-3
178 &
179
181 180 177
154
157-4
157-3
&
157-6
157-5
Drawing RE: 01-602-0479-4
