Manuel d'installation et d'entretien de la série L120
FCD LMFIM1201-00
4-9
Flow Control
Limitorque Actuation Systems

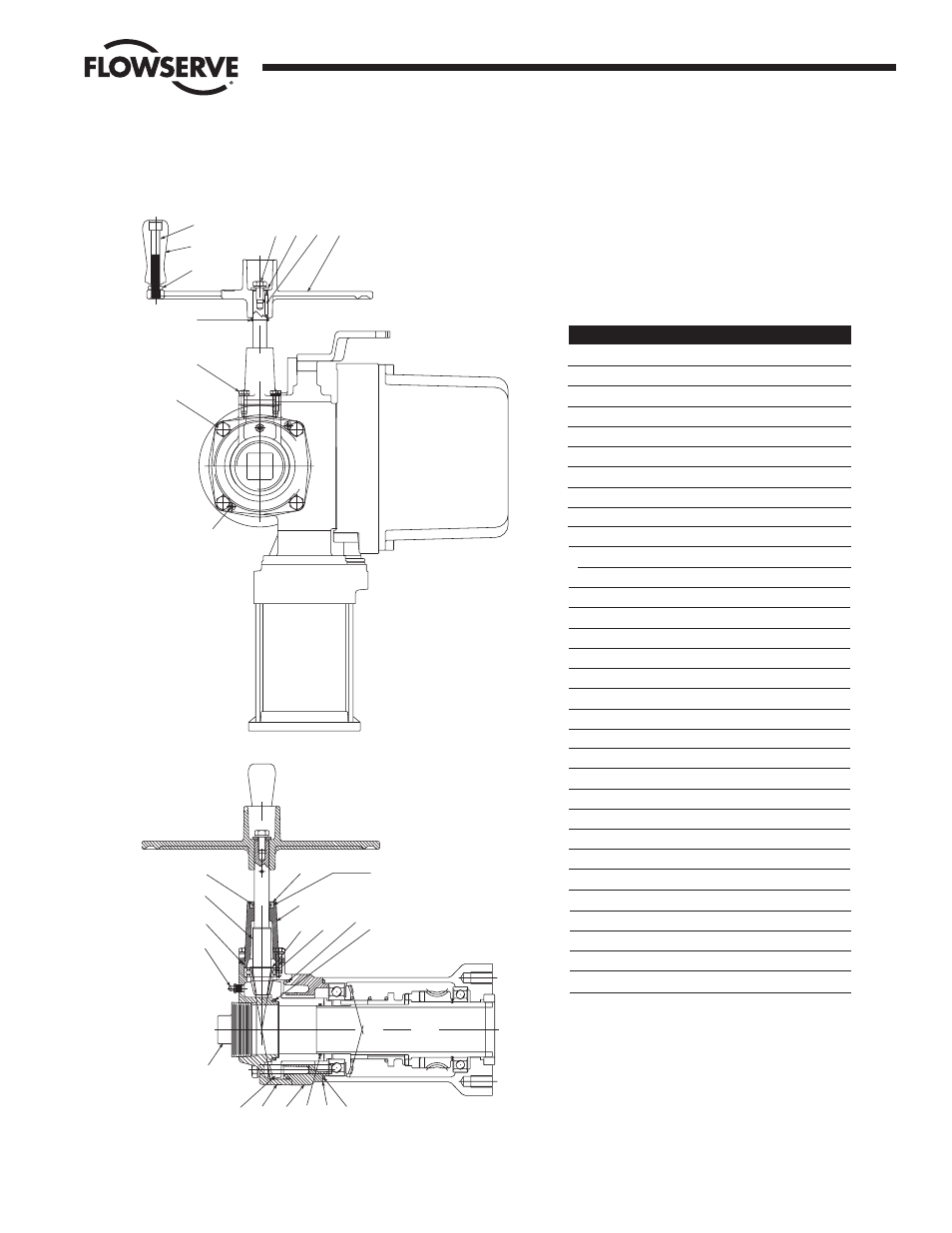

Figure 4.6 - L120-20 avec volant latéral et liste des pièces, rapport 5,7 :1
154
150 151
45
153
6 42-11
158-4
158-2
Remarque : Appliquer de la Loctite
601/609 sur le diamètre intérieur
du chapeau de palier
152
169
161
158-1
158-3
160
171
44
182-2
182-1
182-3
179
&
178 181 180
157-5
157-3
&
157-4
157-6
177
157-1
&
157-2
Pièce
Quantité Description
6
1
Cale du couvercle du corps
42-11
1
Joint torique
44
1
Quad ring
45
1
Bouchon fileté
150
1
Corps conique
151
1
Adaptateur du corps conique
152
1
Chapeau de palier
153
1
Engrenage conique
154
1
Arbre du pignon conique
157-1
4
Vis à tête hexagonale
157-2
4
Rondelle de frein
157-3
2
Vis d'assemblage à six pans creux
157-4
1
Goupille élastique
157-5
2
Vis d'assemblage à six pans creux
157-6
2
Rondelle de frein
158-1
1
Quad Ring
158-2
1
Joint torique
158-3
1
Joint torique
158-4
1
Quad-Ring
160
2
Roulement à bille
161
1
Seal insert
164
1
Entretoise
169
1
Anneau de retenue
171
1
Embout de graissage
177
1
Volant
178
1
Vis à tête hexagonale
179
1
Rondelle de frein
180
1
Clé
181
1
Bague de retenue
182-1
1
Lanceur du volant
182-2
1
Vis d'assemblage à six pans creux
182-3
1
Contre-écrou hexagonal
Drawing RE: 01-602-0476-4
