Manuel d'installation et d'entretien de la série L120
FCD LMFIM1201-00
5-5
Flow Control
Limitorque Actuation Systems

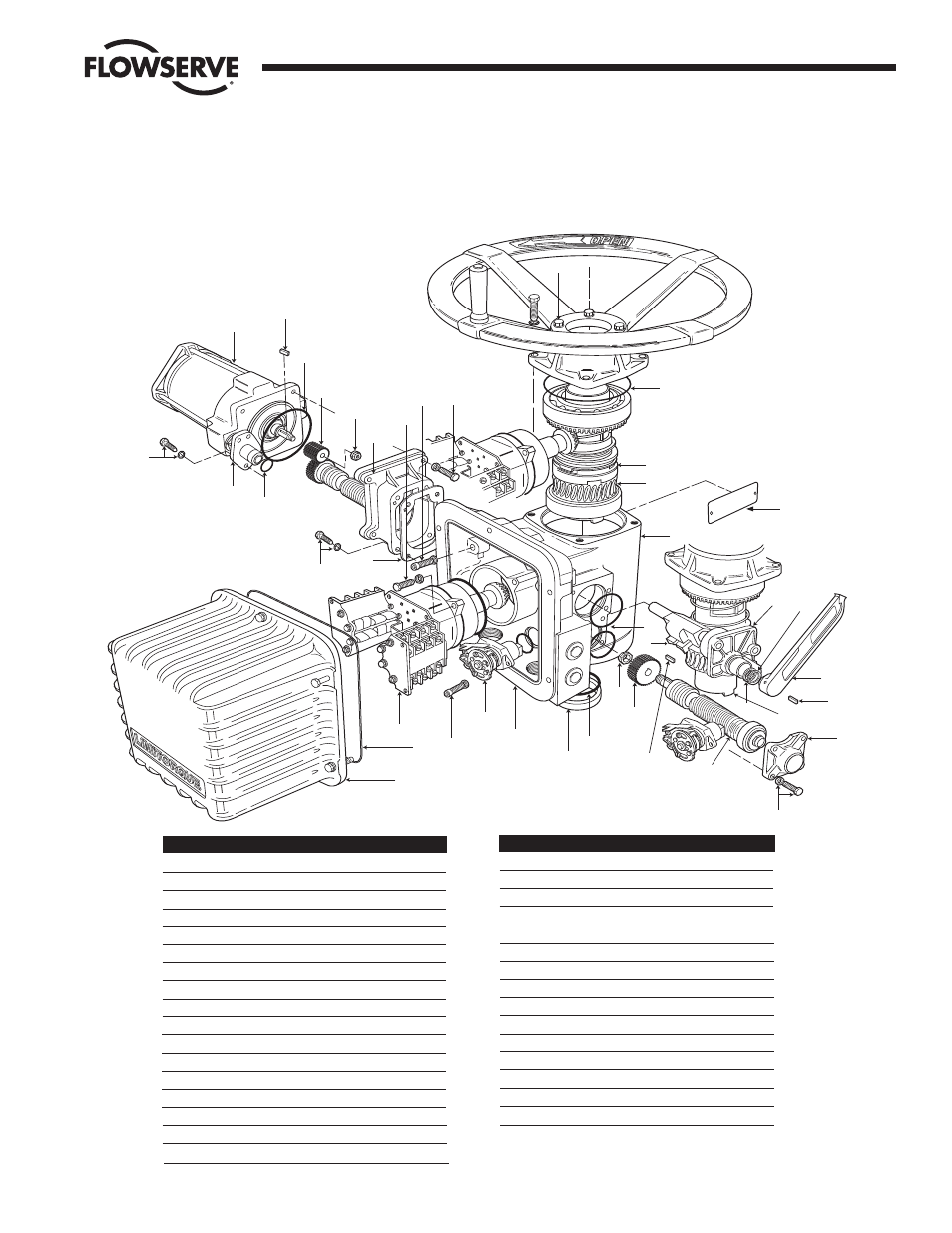

Figure 5.2 (2/2) Répartition des pièces des L120-10 à 40
39
42
31
40
50
50
38
30
50
46
50
50
42
1
11
9
5
50
50
35
37
36
4
42
42
3
200
47
50
300
305
7
310
2
9
15
42
21
19
10
25
42
Pièce
Quantité Description
1
1
Logement
2
1
Adaptateur du moteur
3
1
Compartiment électrique
4
1
Serre-joint
5
1
Bouchon de l’arbre de vis sans fin
6
1**
Cale du couvercle
7
1
Arbre de débrayage
9
1
Levier de débrayage
10
1
Goupille élastique
11
1
Bouchon de débrayage
15
1
Arbre de vis sans fin
19
1
Manchon baladeur
21
1
Engrenage à vis
25
1
Douille d’entraînement
30
1
Bride du mamelon
31
1
Moteur
32
4**
Doigts de positionnement
Pièce
Quantité Description
35
1
Engrenage de l’arbre à vis sans fin
36
1
Clé
37
1
Ecrou Flexloc
38
1
Pignon du moteur
39
1
Clé
40
1
Ecrou d’arrêt
41
1**
Rondelle
42
1
Kit des joints
46
1
Joint torique
47
1
Joint torique
50
1
Kit du matériel
200
1
Couvercle du compartiment
300
1
Limiteur de couple
305
1
Interrupteur de fin de course à engrenage
310
1
Plaque nominale de l’appareil
* L120-40 uniquement
** Non indiqué
