MANUEL

D’

UTI

LI

SATI

ON

WDX

FRANCAI

S

71576422

06-05

Page 37 de 48

®

6.8.4.1 Garniture mécanique

Le remplacement d'une garniture mécanique
nécessite le démontage des paliers, de la lanterne
support et de la boîte à garniture. La procédure de
démontage de la garniture mécanique est explicitée
sur le plan de la garniture mécanique.

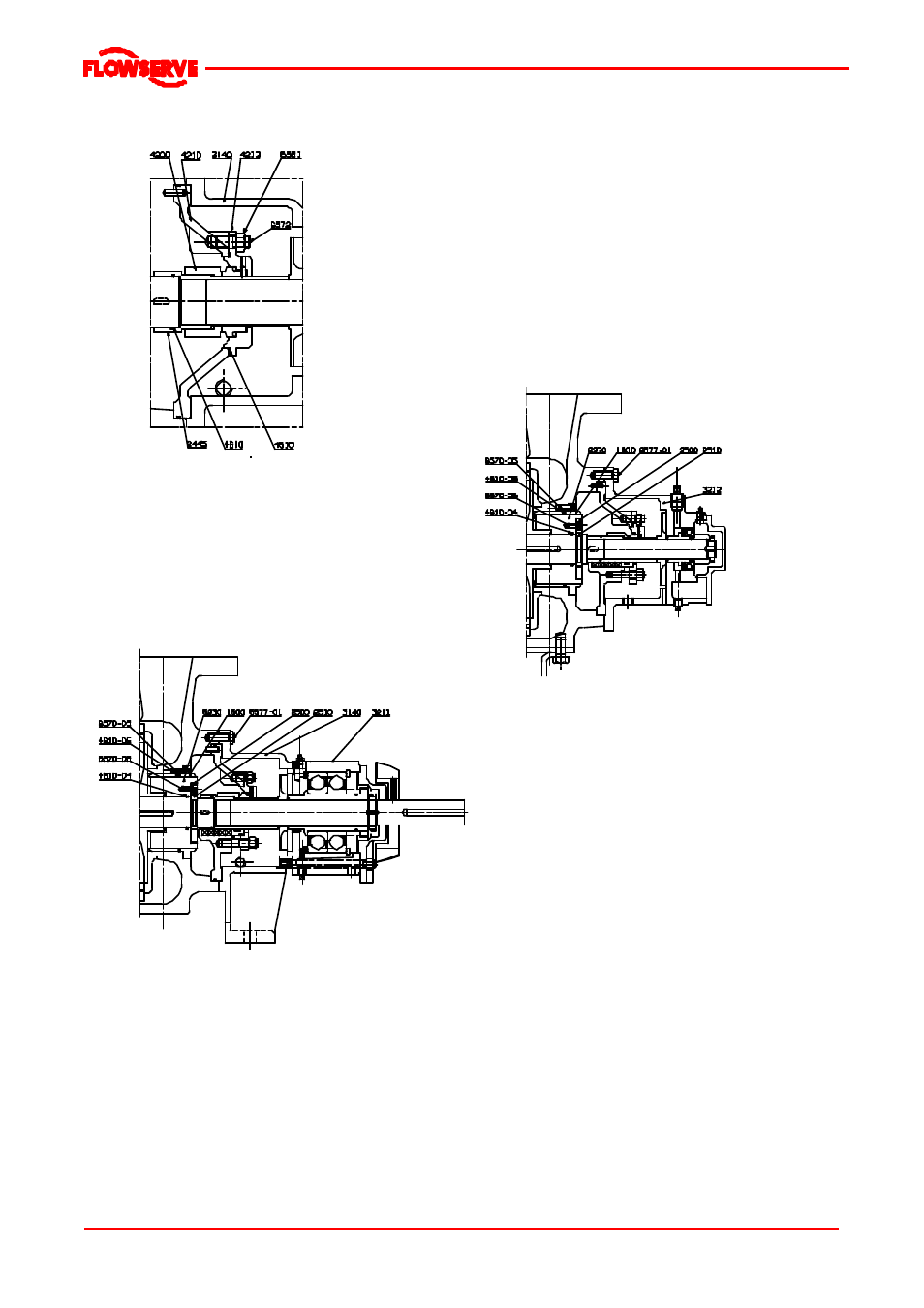

6.8.5 Démontage du tambour d'équilibrage et des
paliers

6.8.5.1 Variantes WDXR/E/S

Démonter l'ensemble de la butée (voir section
6.8.2).

Placer un support externe sous le corps de
refoulement.

Déposer les huit vis d'assemblage [6570-06] du
support de palier [3140].

Enlever le support de palier et le logement de joint
avec tous les éléments d'étanchéité.

Déposer les vis d'assemblage [6570-05] et la bague
de piston [6234].

Déposer la bague en deux parties [2510].

Extraire le tambour à l'aide des orifices taraudés du
tambour :

M8 (4 WDX et 3 WDX)
M6 (2 WDX et 1.5 WDX)

Déposer les vis d'assemblage [6570-07].

Extraire la douille à l'aide des orifices taraudés dans
la douille [1600].

6.8.5.2 Variante WDXC

Démonter le palier (voir section 6.8.3).

Déposer le système d'étanchéité.

Déposer les vis d'assemblage [6570-06] et la bague
de piston [2500].

Déposer la bague en deux parties [2510].

Extraire le tambour à l'aide des orifices taraudés du
tambour.

Déposer les vis d'assemblage [6570-05].

Extraire la douille [1600] à l'aide des orifices
taraudés dans la douille.

6.8.6 Démontage des corps de pompe
Après avoir déposé les roulements et les
étanchéités d'arbre, dévisser les écrous des quatre
tirants filetés. Les étapes suivantes du démontage
sont explicites lorsque l'on se reporte aux plans en
coupe respectifs.

Pour les pompes WDX construction M4 M5 M6 M7
(acier ou inox), un coussinet intermédiaire est monté
au milieu de la pompe. Bien repérer son
emplacement et au remontage le mettre à la même
place.
