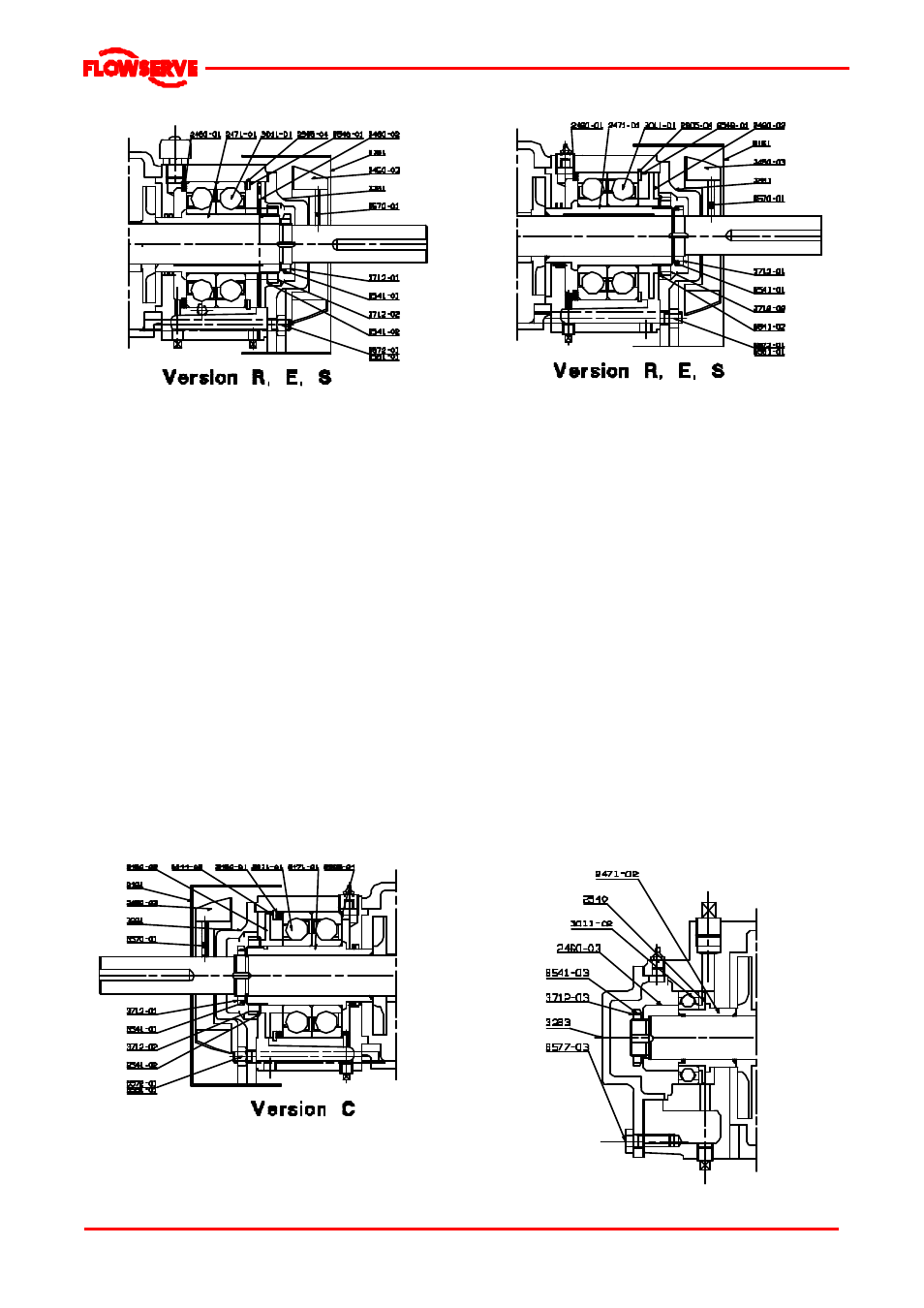

Démonter le protège ventilateur [8162] en
desserrant les vis de fixation.
Enlever le ventilateur [2450-03] en desserrant la vis
[6570-01].
Dévisser les quatre écrous du palier |6572].
Déposer le couvercle de palier [3211].
Redresser la languette sur la rondelle de
verrouillage du roulement [6541-01] et dévisser
l'écrou de blocage du roulement [3712].
Répéter l'opération pour le 2ème blocage.
Retirer l'entretoise [2460-02].
Retirer le circlips [6544-02].
Retirer l'entretoise [2460-01].
Les roulements de butée peuvent désormais être en
totalité extraits de l'arbre.
6.8.2.2 Paliers lubrifiés à la graisse
Démonter le protège ventilateur [8162] en
desserrant les vis de fixation.
Enlever le ventilateur [2450-03] en desserrant la vis
[6570-01].
Dévisser les quatre écrous du palier |6572].
Déposer le couvercle de palier [3211].
Redresser la languette sur la rondelle de
verrouillage du roulement [6541-01] et dévisser
l'écrou de blocage du roulement [3712].
Répéter l'opération pour le 2ème blocage.
Retirer l'entretoise [2460-02].
Retirer le circlips [6544-02].
Retirer l'entretoise [2460-01].
Les roulements de butée peuvent désormais être en
totalité extraits de l'arbre.
6.8.3 Démontage du roulement radial
6.8.3.1 Roulements (WDXR et WDXC)
