MANUEL D’ UTI LI SATI ON WDX FRANCAI S 71576422 06-05
Page 23 de 48
®
La plaque signalétique doit être vérifiée pour
s'assurer que l'alimentation correspond bien à la
puissance du moteur.
Un dispositif permettant un arrêt d'urgence doit être
installé.
Si l'ensemble contrôleur/démarreur n'est pas fourni
pré-câblé avec le groupe motopompe, les schémas
électriques du contrôleur/démarreur seront fournis
avec celui-ci.
Pour les schémas électriques des groupes de
pompage avec les contrôleurs, consulter le schéma
de câblage séparé.
Voir section 5.3, Sens de rotation
avant de raccorder le moteur à l'alimentation
électrique.
4.9 Systèmes de protection
On recommande d'utiliser les sy stèmes de
protection suivants, en particulier si la pompe est
installée dans une zone potentiellement explosive
ou en cas de pompage d'un liquide dangereux. En
cas de doute, consulter Flowserve. S'il est possible
que le système laisse a pompe fonctionner et
refouler contre une vanne fermée ou avec un débit
inférieur au débit minimum de sécurité, on doit
installer un dispositif de protection pour que la
température du liquide ne dépasse pas une valeur
dangereuse.
Si dans certaines circonstances le système peut
permettre à la pompe de fonctionner à sec ou de
démarrer à vide, on doit installer un dispositif de
contrôle de puissance pour arrêter la pompe ou pour
l'empêcher de démarrer. Ceci est particulièrement
important si la pompe refoule des liquides
inflammables.
Si une fuite de produit de la pompe ou de son
sy stème d'étanchéité peut provoquer un danger, on
recommande d'installer un système approprié de
détection de fuite.
Pour prévenir les températures excessives à la
surface des paliers, on recommande de contrôler les
températures et les vibrations. Voir les sections
5.7.4 et 5.7.5.
Si un défaut de refroidissement peut engendrer des
températures qui dépassent des limites acceptables,
il faut installer un dispositif de surveillance du
refroidissement.
Sauf demande particulière du client dans les
s péci f i cat i ons , s ’ i l ex i s t e une pos s i bi l i t é de dév i r age,
le client doit installer un dispositif anti-dévirage.
Le client doit installer tout équipement nécessaire
pour éviter les coups de bélier.
5 MISE EN SERVICE, DEMARRAGE,
FONCTIONNEMENT, ARRET
Ces opérations doivent être effectuées par
du personnel dont la qualification est éprouvée.
5.1 Procédure avant la mise en service
5.1.1 Lubrification
Déterminer le mode de lubrification du groupe, par
exemple lubrification avec de la graisse, de l'huile,
un autre produit, etc.
Les pompes et moteurs lubrifiés à la graisse sont
fournis pré-lubrifiés.
Les autres types de moteurs et les réducteurs,
doivent si nécessaire être lubrifiés en accord avec
les indications de leurs manuels respectifs.
Dans le cas de paliers lubrifiés, on
doit vérifier l'origine du lubrifiant et le comparer à ce
qui est indiqué sur la commande. Il peut y avoir des
exigences
conc er nant l ’ ut i l i s at i on d’ un pr odui t de
nettoyage, de la pression d'alimentation et du
lubrifiant à utiliser avant le démarrage de la pompe.
5.1.2 Pompes l ubr i f i ées à l ’ hui l e
Les paliers sont lubrifiés par des douilles de
barbotage. Un huileur à niveau constant maintient le
niveau d'huile.
Le huileur ne fournit que la quantité nécessaire. Il
fonctionne sur le principe des vases communicants,
et il alimente les paliers quand le niveau baisse.
L'alimentation s'arrête dès que le niveau est
suffisant.
La réserve contenue dans le huileur compense les
pertes normales du palier. Dès que le niveau d'huile
s'approche du niveau mini du réservoir, remplir
celui-ci.
Pour la qualité et la quantité d'huile voir la table de
lubrification et les informations ci-dessous.

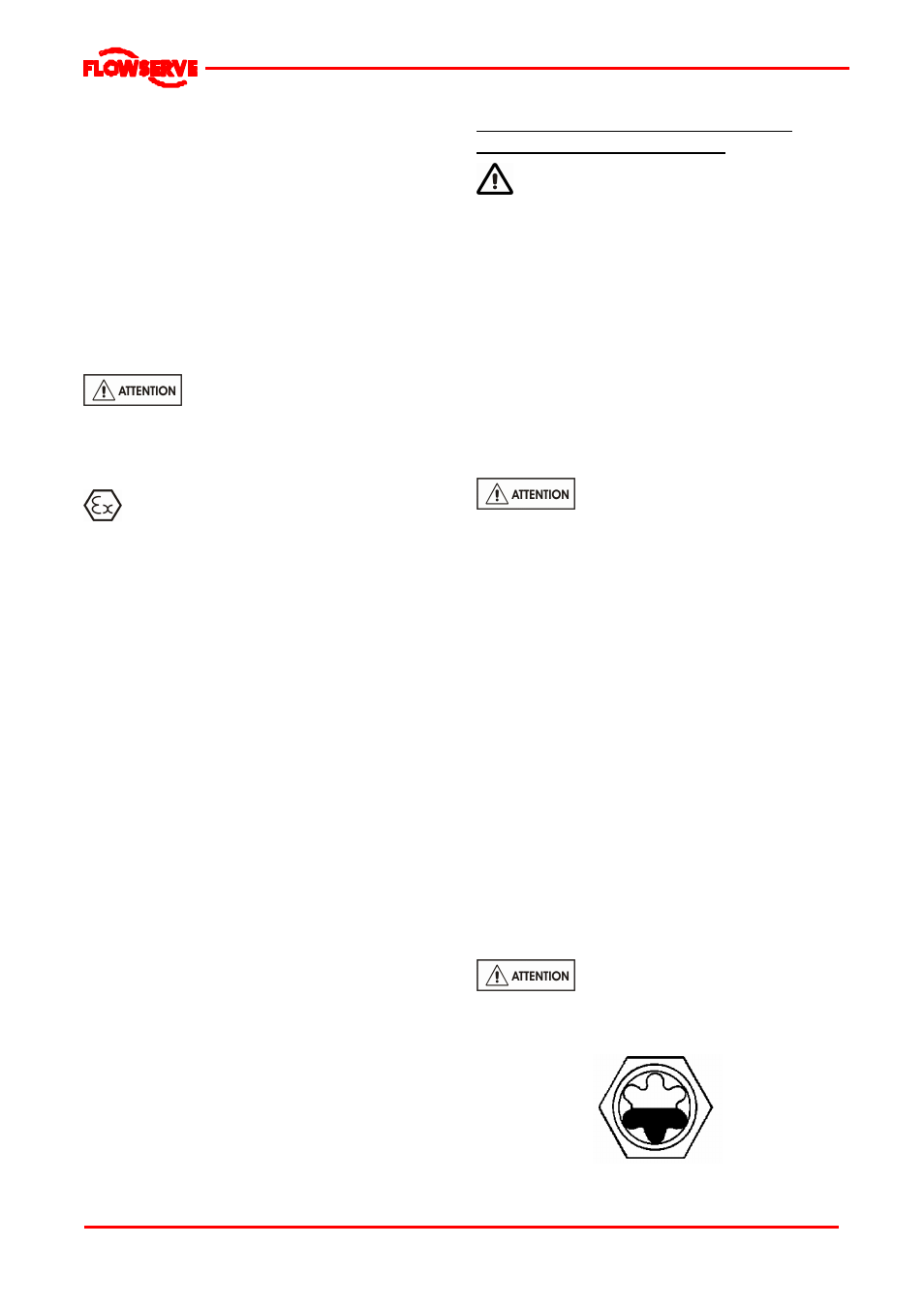

Dans le cas de pompes lubrifiées à
l'huile, remplir le corps de palier avec une huile de
grade correct jusqu'au niveau correct ; c'est-à-dire le
regard ou le niveau constant du réservoir du huileur.
