MANUEL D’ UTI LI SATI ON WDX FRANCAI S 71576422 06-05
Page 36 de 48
®
Lubrification à la graisse
Lubrification à l ’ hui l e

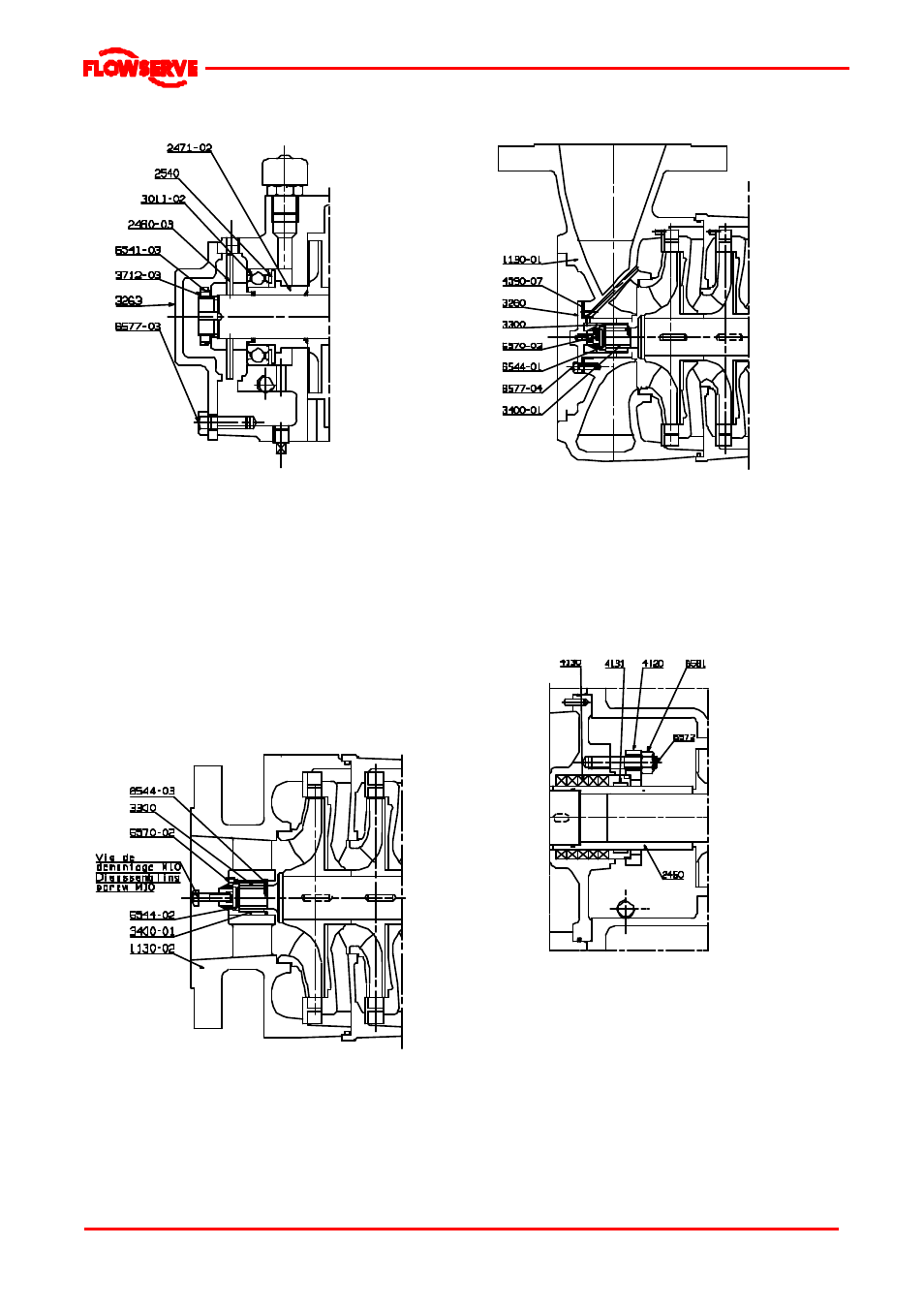

Dévisser les quatre vis du couvercle [6577-03].
Déposer le couvercle de palier [3263].
Redresser la languette sur la rondelle de
verrouillage du roulement [6541-03] et dévisser
l'écrou de blocage du roulement [3712-03].
Déposer l'entretoise de roulement [2460-03].
Dévisser les huit vis du palier [6577-04].
Le roulement radial peut désormais être en totalité
extrait de l'arbre.
6.8.3.2 Coussinet lisse (WDXE)
Libérer le palier en déposant la vis [6570-02].
Déposer le coussinet [3300] à l'aide d'une vis de
démontage M10
Retirer le circlips [6544-03] et déposer la chemise
[3400-01].
6.8.3.3 Coussinet lisse (WDXS)
Dévisser les vis [6577-04].
Retirer le couvercle du coussinet [3260].
Retirer le circlips [6544-01] et déposer la chemise
[3400-01].
6.8.4 Démont age des ét anchéi t és d’ ar br e
6.8.4.1 Presse-étoupe
Le remplacement de la garniture ne demande pas
de démontage supplémentaire.
Enlever les écrous du fouloir [6581].
Retirer la bride [4120].
Repousser le fouloir [4131] le plus loin possible du
presse-étoupe.
Retirer les anneaux [4130] en prenant soin d'éviter
de marquer la chemise.
Vérifier l'état de surface de la chemise (pour
changer les chemises, les paliers doivent être
démontés, voir sections 6.8.2 et 6.8.3).
