MANUEL D’ UTI LI SATI ON WDX FRANCAI S 71576422 06-05
Page 13 de 48
®

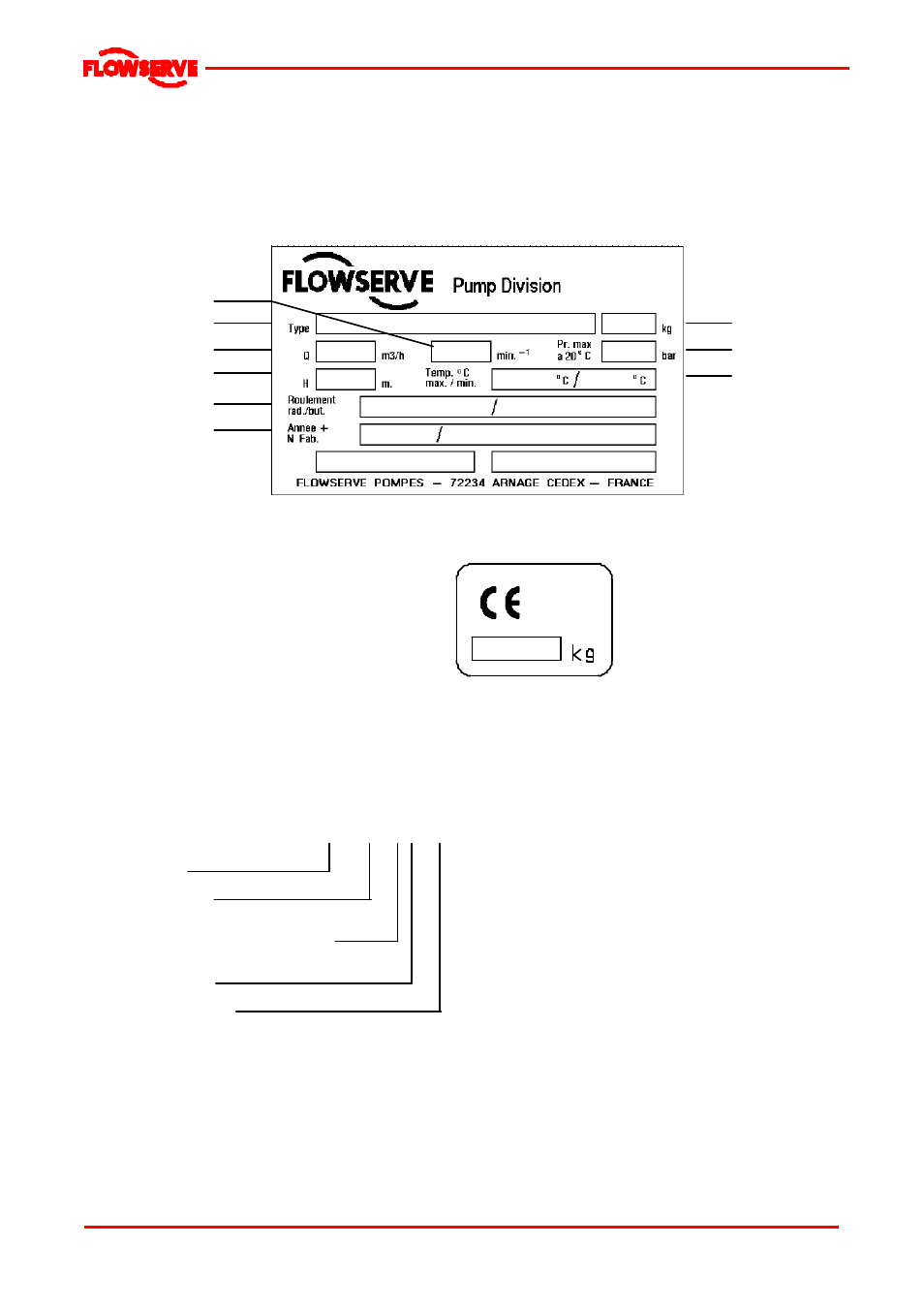

3.2 Plaque signalétique
Les dimensions de la pompe seront gravées sur la plaque signalétique comme indiquée ci-dessous :
Chaque pompe est fournie avec la plaque signalétique suivante :
Chaque groupe est muni d'une plaque :
Masse du groupe
Les dimensions de la pompe seront gravées sur la
plaque signalétique comme indiqué ci-dessous :
4 WDX E 6 D
Diamètre au refoulement
(en pouces)
Nom de la série
Descriptif (voir 3.1 ci-dessu s)
Nombr e d’ ét ages
Type d’ hydraulique
La nomenclature type ci-dessus, est la règle
générale pour la description des configurations
WDX. Identifier les dimensions réelles de la pompe
et son numéro de série à partir de sa plaque
signalétique. Vérifier que ces indications concordent
avec celles figurant sur le certificat fourni.
3.3 Description des parties principales
de la pompe
3.3.1 Corps de pompe
Des j oi nt s t or i ques as s ur ent l ’ ét anc héi t é des cor ps
de la pompe (aspiration, refoulement et étage).
Ceux-ci sont conçus pour supporter les pressions
générées par la pompe pour de multiples
combinaisons de pressions et de températures.
3.3.2 Roue
La roue est complètement fermée et peut être
équipée en option de bagues d'usure.
La roue aspiratrice est spécialement conçue pour
obtenir un faible NPSH.
3.3.3 Diffuseur
Les diffuseurs sont entièrement usinés pour
optimiser la performance.
3.3.4 Arbre
L'arbre monté sur des paliers, comporte une
extrémité côté entraînement clavetée.
Vitesse de rotation
Type de pompe
Débit
Hauteur
Roulement radial/but ée
Année + numéro de
fabrication
Masse
Températ ure maxi/ mini
