MANUEL D’ UTI LI SATI ON WDX FRANCAI S 71576422 06-05
Page 26 de 48
®
5.4 Protection
Le groupe est livré avec une protection
installée. Si celle-ci a été déposée ou déplacée,
vérifier que toutes les plaques de protection autour
de l'accouplement de la pompe et des pièces
exposées de l'arbre sont solidement fixées.
5.5 Amorçage et alimentations
auxiliaires
S'il existe un risque que la pompe soit mise en
fonctionnement à vanne fermée générant des
températures de surface externe du corps et de
liquide élevées, nous recommandons aux utilisateurs
d'installer un dispositif de protection de température
de surface externe.
Vérifier que tous les sy stèmes
électriques, hydrauliques, pneumatiques,
d'étanchéité et de lubrification (comme il y a lieu)
sont raccordés et fonctionnent.
Vérifier que la tuyauterie d'aspiration
et le corps de la pompe sont complètement remplis
de liquide avant de démarrer la pompe et de la faire
fonctionner en continu.
Ces opérations doivent être exécutées par un
personnel qualifié.

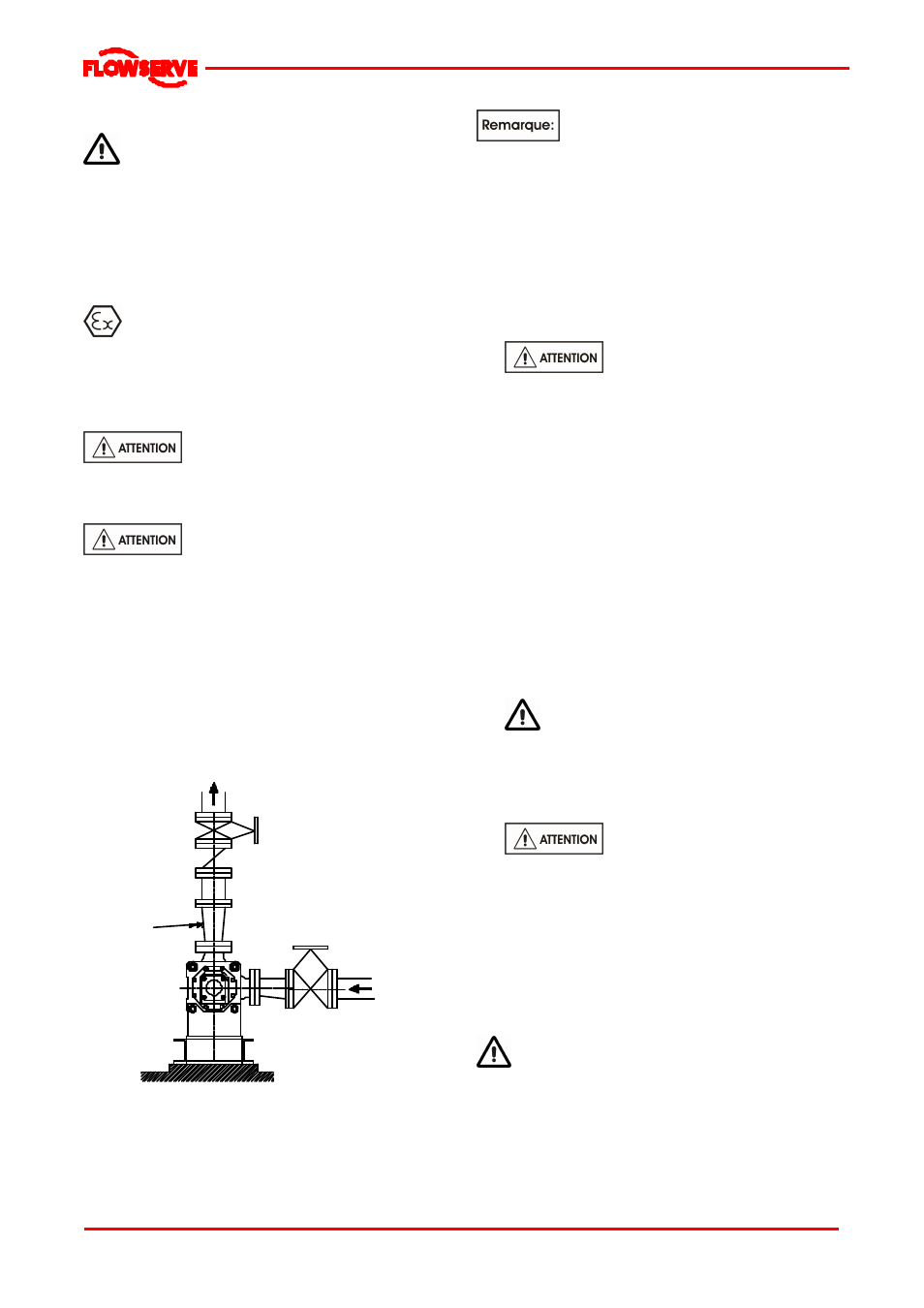

5.5.1 Pression d'aspiration au-dessus de la
pression atmosphérique
Ouvrir le raccord d'aération pour laisser s'échapper
l'air emprisonné. Laisser le liquide sortir jusqu'à ce
qu'il ne présente plus de bulles d'air.
Echappement
de l'air
5.5.2 Tuyauterie d'aspiration avec clapet de pied
Remplir la tuyauterie d'aspiration et le corps avec du
liquide à une pression de 1 à 2 bars provenant d'une
source extérieure. Mettre en communication avec
l'atmosphère comme indiqué en section 5.5.1.
Les clapets de pied ne sont pas
recommandés en présence de liquide contenant des
particules solides en suspension. Ces solides
pourraient se coincer entre le siège et l'obturateur.
5.5.3 Tuyauterie d'aspiration sans clapet de pied
Les orifices d'aération du corps de la pompe, sur la
volute d'aspiration, doivent être raccordés à un
circuit extérieur d'amorçage de pompe sous vide. En
cas de doute, consulter Flowserve.
5.6 Démarrage de la pompe
a) Vérifier que les arrivées de
liquide de rinçage et/ou de liquide de
refroidissement/chauffage sont OUVERTES
avant de démarrer la pompe.
b) FERMER la vanne de refoulement. Si la pompe
est équipée d'un clapet de non-retour et qu'elle
doit être démarrée avec la vanne de refoulement
ouverte, vérifier que le clapet soit fermé par une
contre-pression appropriée.
c) OUVRIR toutes les vannes d'aspiration.
d) Ouvrir toutes les vannes du circuit de débit
minimal afin de permettre un écoulement
minimal pendant toute la période pendant
laquelle la pompe va fonctionner avec la vanne
de refoulement fermée.
e) Amorcer la pompe.
f)
Vérifier que les différents bouchons sont serrés.
g) Vérifier que le fouloir ne serre que très
légèrement les tresse s.
h) Vérifier que tous les raccords d'aération
sont fermés avant le démarrage.
i) Démarrer le moteur et vérifier la pression de
refoulement.
j) Si la pression est correcte, OUVRIR lentement
la vanne de refoulement.
k) Ne pas faire fonctionner la pompe
avec la vanne de refoulement fermée pendant
une période de plus de 20 secondes.
l) Si la pression est NULLE ou TROP FAIBLE,
ARRETER la pompe. Voir la section 7, Défauts ;
causes et remèdes, pour diagnostiquer le
défaut.
5.7 Fonctionnement de la pompe
5.7.1 Aération de la pompe
Aérez la pompe pour laisser s'échapper tout
l'air emprisonné, en prenant des précautions dans le
cas de liquides chauds ou dangereux.
Dans des conditions normales de fonctionnement,
une fois que la pompe a été complètement amorcée
et aérée, il ne devrait pas être nécessaire d'aérer à
nouveau la pompe.
