MANUEL D’ UTI LI SATI ON WDX FRANCAI S 71576422 06-05
Page 27 de 48
®

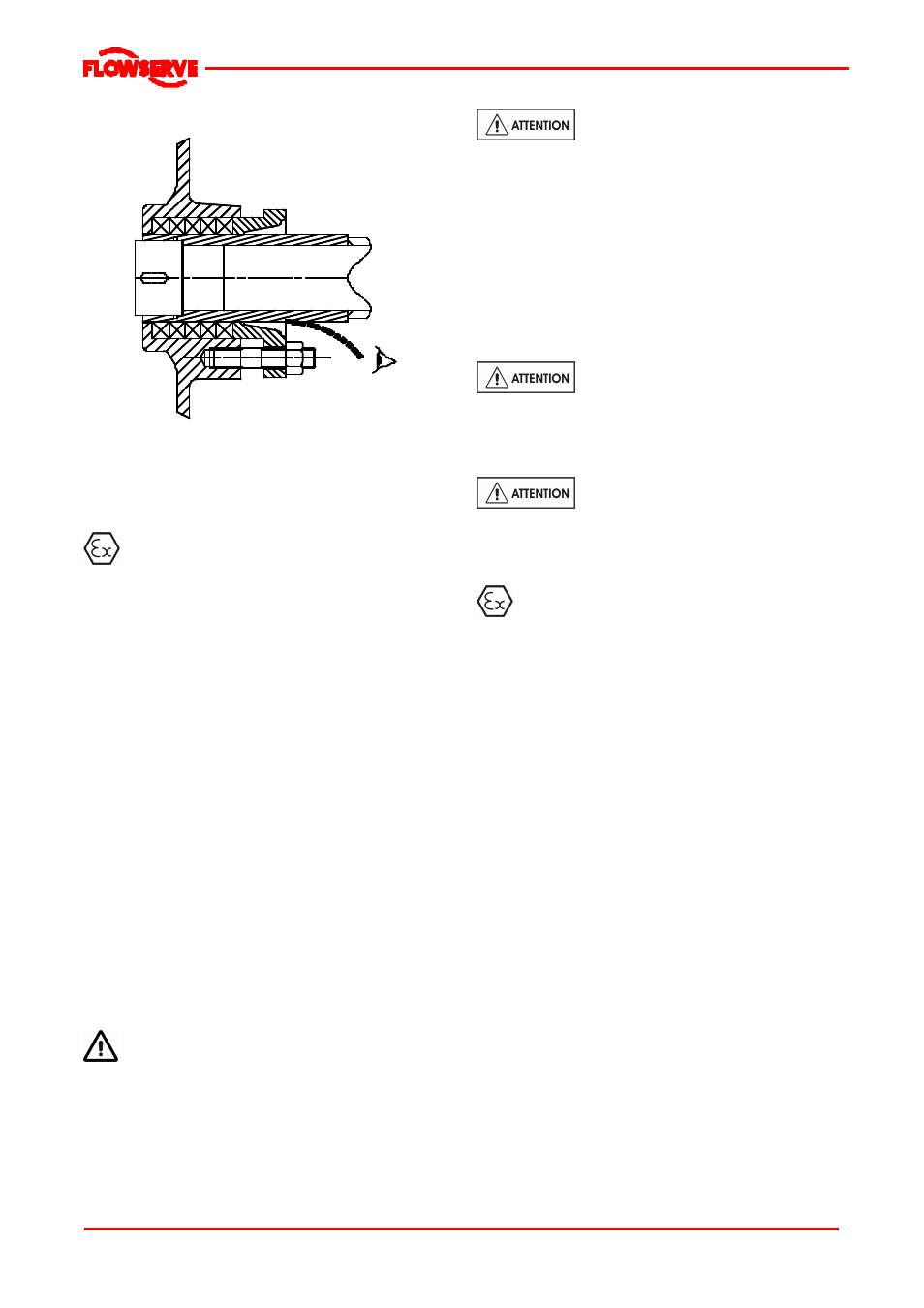

5.7.2 Pompe équipée d ’ unpresse-étoupe
Si la pompe est équipée d'un presse-étoupe, il doit y
avoir un petit débit de fuite autour du presse-étoupe.
Initialement les écrous de presse-étoupe ne doivent
être serrés qu'à la main. Une fuite doit se déclencher
dès que le presse-étoupe est sous pression.
Le presse-étoupe doit être réglé uniformément
pour obtenir des fuites visibles et pour réaliser un
alignement concentrique de l'anneau du presse-
étoupe [4120] afin d'éviter les températures
excessives. S'il n'y a pas de fuite, le presse-étoupe
commencera à être en surchauffe. En cas de
surchauffe, on doit arrêter la pompe et la laisser se
refroidir avant de la redémarrer. Au moment du
redémarrage de la pompe, vérifier qu'il y a des fuites
sur le presse-étoupe.
Si des liquides chauds sont pompés, il peut être
nécessaire de desserrer les écrous de presse-
étoupe pour obtenir une fuite.
Au démarrage, la pompe doit fonctionner 10 minutes
avec une fuite continue. Serrer très progressivement
les écrous de fouloir pour réduire la fuite à un niveau
acceptable. La température des tresse s doit être
vérifiée après chaque serrage. Si la température
augmen
t e r api dement , des s er r er l es écr ous j us qu’ à
diminution de la température. Attendre que la
température se stabilise avant de les resserrer à
nouveau. Les fuites ne doivent pas descendre au-
dessous de 20 gouttes par minute. La mise en place
correcte des tresse s peut prendre plusieurs heures.
On doit prendre des précautions pour régler le
presse-étoupe d'une pompe en fonctionnement. Il
est essentiel de porter des gants de sécurité. On ne
doit pas porter de vêtement ample pour qu'il ne soit
pas accroché par l'arbre de la pompe. Les
protections de l'arbre doivent être remises en place
à la fin du réglage du presse-étoupe.
Ne jamais faire fonctionner la pompe
avec une garniture de presse-étoupe sèche, même
pendant un court intervalle de temps.
5.7.3 Pompe équipée d'une garniture mécanique
Les garnitures mécaniques ne nécessitent aucun
réglage. La toute petite fuite initiale s'arrêtera après
rodage des bagues.
Avant de commencer à pomper un liquide chargé,
on recommande, si possible, de faire fonctionner la
pompe avec un liquide propre afin de sauvegarder
les faces de friction de la garniture mécanique.
Le rinçage extérieur (flush) ou le
refroidissement (quench) doit être démarré avant de
faire fonctionner la pompe, et l'on doit laisser le
liquide s'écouler pendant un certain intervalle de
temps après l'arrêt de la pompe.
Ne jamais faire fonctionner à sec une
garniture mécanique, même pendant un court
intervalle de temps.
5.7.4 Paliers
Si les pompes fonctionnent dans une
atmosphère potentiellement explosive, on
recommande de mesurer la température ou les
vibrations des paliers. Si l'on doit contrôler les
températures de paliers, il est essentiel d'enregistrer
une température de référence au moment de la mise
en service et après stabilisation de la température
du palier.
 Enregistrer la température du palier (t) et la
température ambiante (ta).
 Estimer la température ambiante maximum
probable (tb).
 Fixer l'alarme à (t+tb-ta+5) C [(t+tb-ta+10) F]
et l'arrêt à 100
C (212 F) pour la lubrification à
l'huile et à 105
C (220 F) pour la lubrification à
la graisse.
Il est important, particulièrement dans le cas de
lubrification avec de la graisse, de vérifier
continuellement les températures de palier. Après le
démarrage, la température augmentera de manière
progressive, atteignant une valeur maximale après
environ 1.5 à 2 heures. Cette hausse de
température doit alors rester constante ou diminuer
de manière marginale en fonction du temps.
5.7.5 Niveaux normaux de vibration, alarme et
arrêt immédiat
A titre d'indication générale, les pompes sont
généralement classées en tant que machines à
support rigide dans le cadre des normes
internationales concernant les machines rotatives.
