VD (E2.1) 12/2014 page 65/89

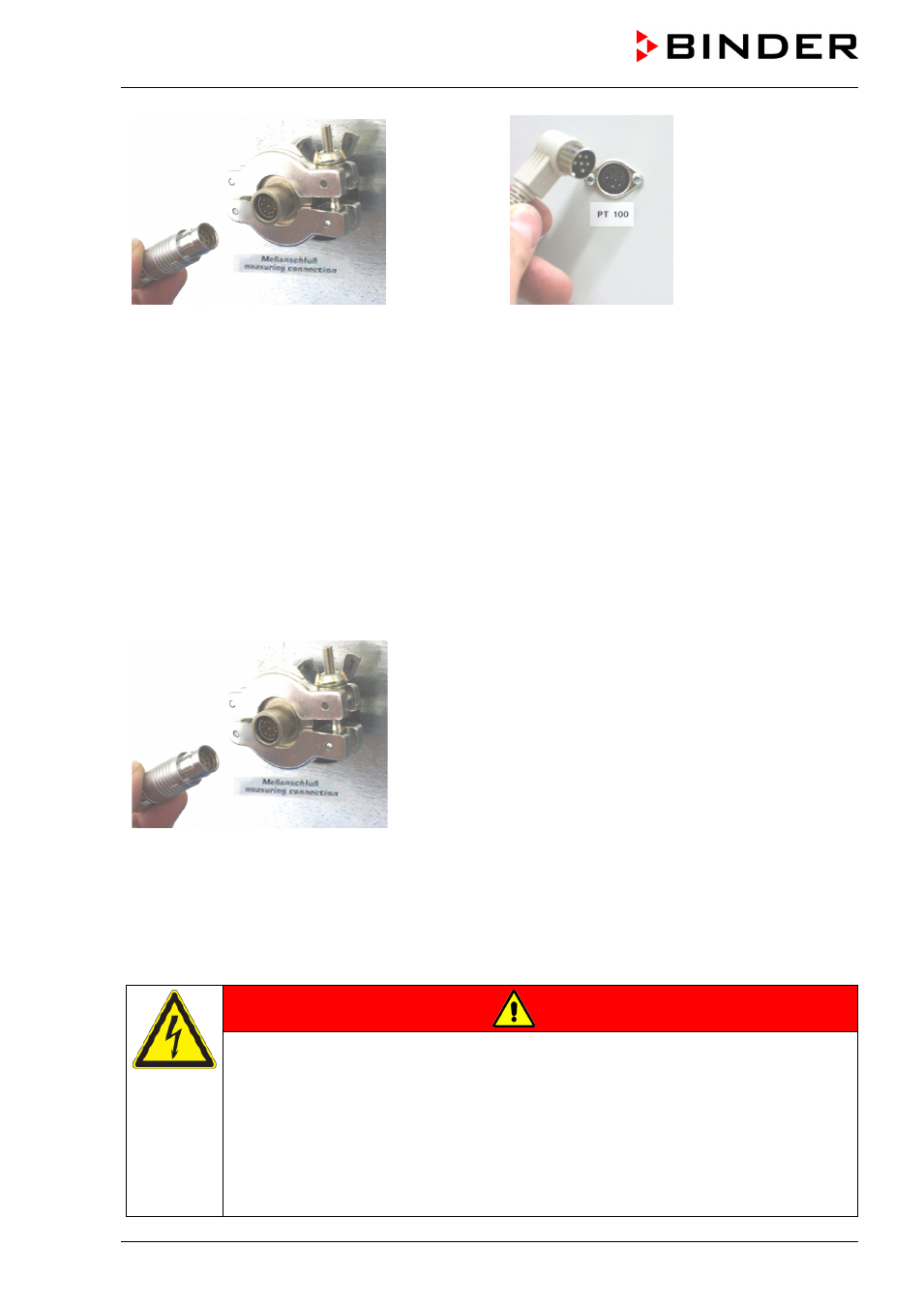

Figure 24: Connexion de mesure (17) avec
passage de mesure
Figure 25: Connexion du capteur Pt 100 (14) au dos de
l'appareil
Données techniques du capteur Pt100:
•
Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 300 °C
• Tube d’usure 45 mm de longueur en acier inox, matériau N o Nr. 1.4501
16.7 Passage de mesure à vide 9 pôles (option)
Le passage de mesure permet d’établir des connexions électriques pour des tensions inférieures ou
égales à 42 V ou des capteurs entre l’intérieur et l’extérieur. Une fiche à 9 pôles pour l’extérieur est
incluse.
Figure 26: Connexion de mesure (17) avec passage de
mesure et la fiche fournie
Connexions au passage de mesure
•
Au côté intérieur du passage de mesure vous pouvez braser jusqu’à 9 câbles. Il faut isoler les
connexions à l’intérieur entre-elles et par rapport à la terre. Utilisez de la soudure 300 °C.
• Les 9 contacts sont conduits vers l’extérieur par le passage de mesure. Vous pouvez y connecter
l’appareil qui a été connecté à la fiche délivrée.
Capacité de charge maximale des contacts de commutation: 42 V AC/DC - 2A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 42 V AC/DC, 2 ampères.
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
 Isolez les connexions à l’intérieur entre-elles et par rapport à la terre. Utilisez de la
soudure 300 °C.
