VD (E2.1) 12/2014 page 64/89
16.5 Affichage digital de la pression (option)
Cette fonction permet de mesurer la pression de la chambre intérieure avec une résolution de 1 mbar, via
un capteur fixe de pression.
L’affichage digital peut être calibré et ajusté internement par un technicien.

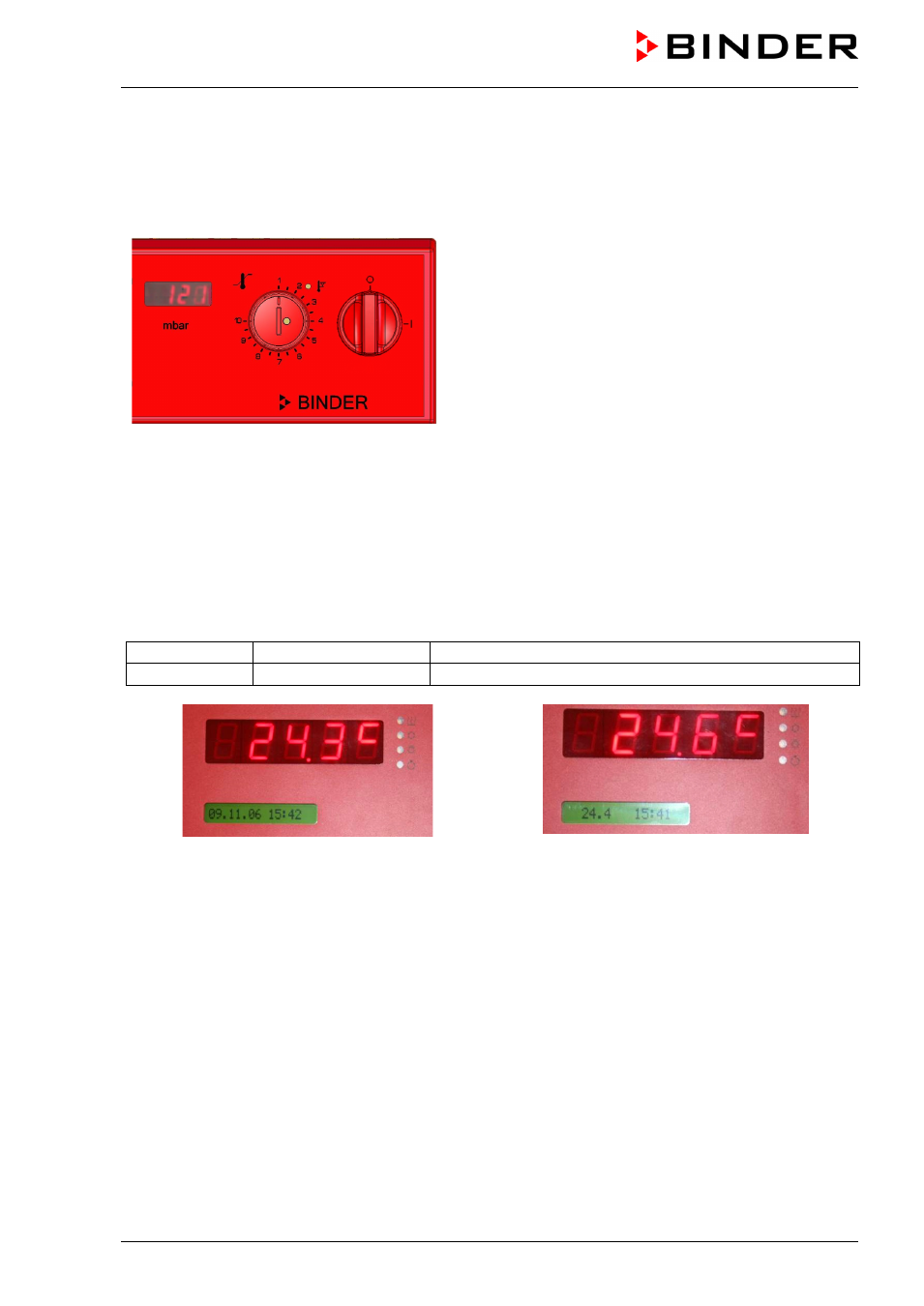

Figure 21: Affichage digital de la pression à l’intérieur
16.6 Canal de mesure additionnel pour l’affichage de la température de
l’échantillon avec sonde de température flexible Pt100 (option)
L’affichage de la température de l’échantillon permet de mesurer la température directement sur ou dans
le matériau de charge. La température de l’échantillon est mesurée par un capteur flexible Pt100 dans la
chambre interne. La sonde doit être en contact thermique avec le matériau de charge. Vous pouvez la
plonger jusqu’à la longueur de son tube protectrice dans le matériau de charge humide.
La température de l’échantillon apparaît à l'affichage 2 du régulateur RD3.
Affichage 1 p.ex. 24.6 C (valeur actuelle de la température)
Affichage 2 24.4 15:41 (température de l’échantillon actuelle en °C, l’heure actuelle)
Figure 22:
Affichage standard sans l’option affichage
de la température de l’échantillon
Figure 23:
Affichage avec l’option affichage
de la température de l’échantillon
Les valeurs de mesure de la température de l’échantillon sont transmises avec les valeurs du régulateur
de température à l’interface de communication RS 422 comme deuxième canal de mesure et peuvent
être documentées par le logiciel de communication APT-COM™ DataControlSystem (option, chap. 16.8)
développée par BINDER.
Structure et connexion du système de mesure de la température de l’échantillon:
•
Insérez le capteur de température Pt 100 de derrière dans la chambre intérieure par la connexion de
mesure (17).
• Les trois contacts du Pt 100 sont conduits à l’extérieur par un passage de câble de mesure. De là,
établissez une connexion à une prise DIN en haut à l'arrière de l'appareil. La connexion est marquée
« Pt100 ».
