VD (E2.1) 12/2014
page 16/89
2.4 Connexions à l'arrière de l'appareil
(10) (11) (12) (13) (14) (15) (16) (9)

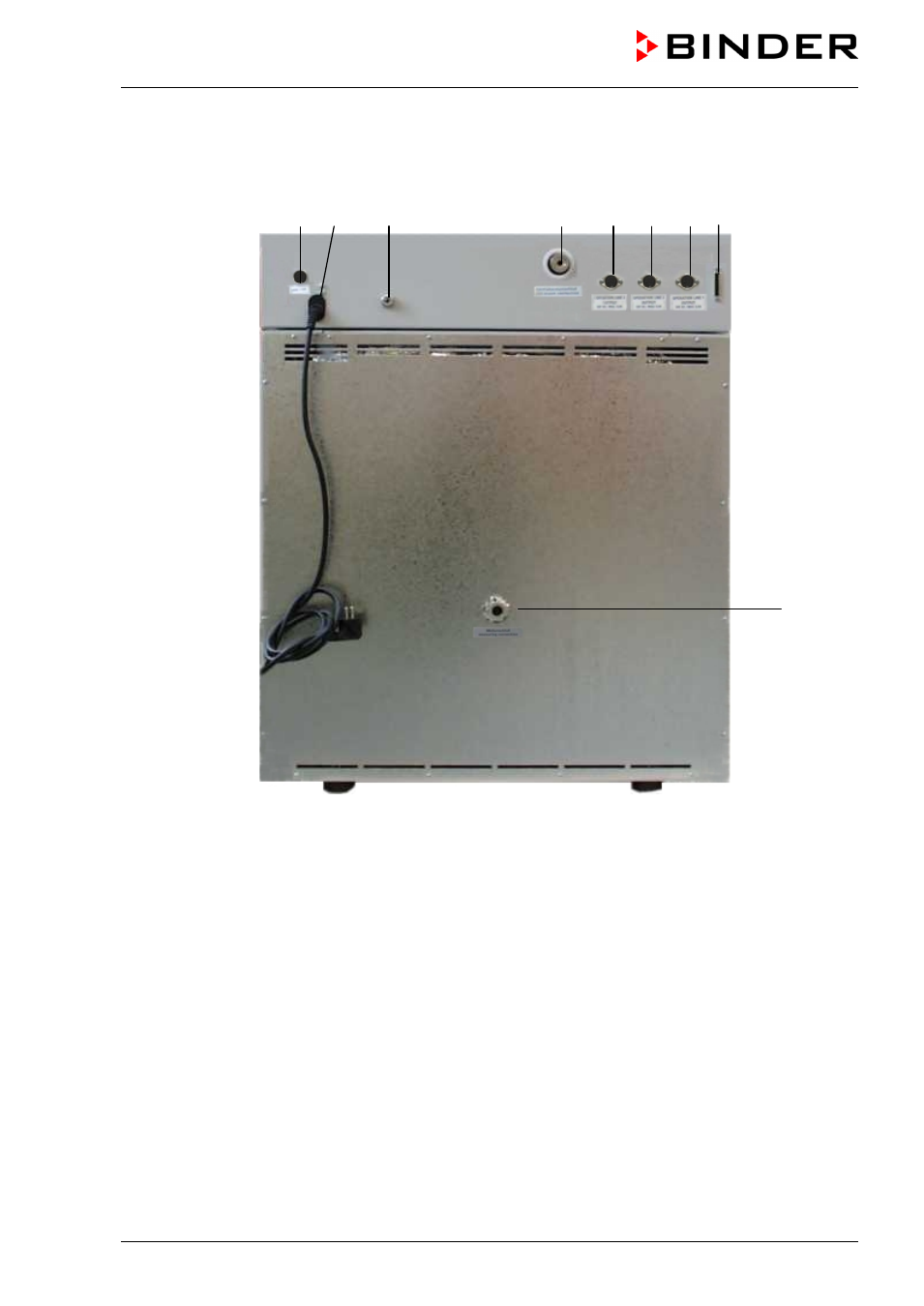

Figure 6: Partie arrière VD
(9) Interface série RS 422
(10) Fusible de l’appareil
(11) Prise secteur
(12) Connexion gaz inerte, adaptateur avec embout de raccordement 8 mm
(VD 23 : aussi introduction d’air frais)
(13) Connexion à vide, petite bride DN16
(14) Prise DIN (option) pour l’option affichage de température de l’échantillon
(15) Prise DIN (piste de commande 2) (option) pour l’option Aération contrôlée par programme
(16) Prise DIN (piste de commande 1) (option) pour l’option module de vide avec pompe
(17) Connexion de mesure, petite bride DN16
(17)
