VD (E2.1) 12/2014 page 35/89
8. Editeur de programme
8.1 Distinction entre rampe de valeur de consigne et saut de valeur de
consigne
Vous pouvez programmer de diverses modes de transitions de température. Pour cela, les réglages
« rampe » (réglage défaut) et « step » vous sont disponibles dans le niveau d’utilisateur (chap. 10).
Avec le réglage « rampe », vous pouvez programmer toutes modes de transitions de
température.
Avec le réglage « step » le régulateur va équilibrer uniquement à des températures
constantes, et vous ne pouvez plus programmer des rampes.
Le changement des réglages « rampe » et « step » est d’influence sur tous les programmes.
Tenez compte du fait que ce change peut entraîner des modifications importantes des cours
temporels de programmes déjà existants.
8.1.1 Programmation avec le réglage « rampe » (réglage défaut)
Les valeurs de consigne se réfèrent toujours au moment du commencement d’une section de
programme, c’est-à-dire, au début de chaque section de programme, la température est réglée à la
valeur entrée. Au cours du temps d'exécution de la section, s’effectue une transition de température à la
valeur de consigne de la section suivante.
Par une conception de temps appropriée des sections de programme, toutes modes de transitions de
température peuvent être réalisées :
•
Transition de température progressive « rampe de valeurs de consigne »
Le changement de la valeur de consigne se produit progressivement d’une valeur de consigne à celle
de la section de programme suivante pendant la durée entrée. La température réelle (X) suit la valeur
de consigne (W) changeante pendant tout moment.
• Sections de programme à température constante
Les valeurs de consigne de deux sections successives sont égales, donc la température est réglée
constante pendant tout le cours de la première section de programme.
• Transition de température brusque « saut de valeurs de consigne »
On peut comprendre les sauts de température comme transitions (ou rampes) se produisant pendant
un temps très court. Deux sections de programme à valeurs de température identiques sont suivies
d’une section à valeur différente. Si la durée de cette dernière section est mise à une valeur très
courte (1 minute minimum), la transition de température s’effectue brusquement pendant le temps le
plus bref possible.
S01 S02 S03 S04
S05
S06
S07
S08 S09
W
t

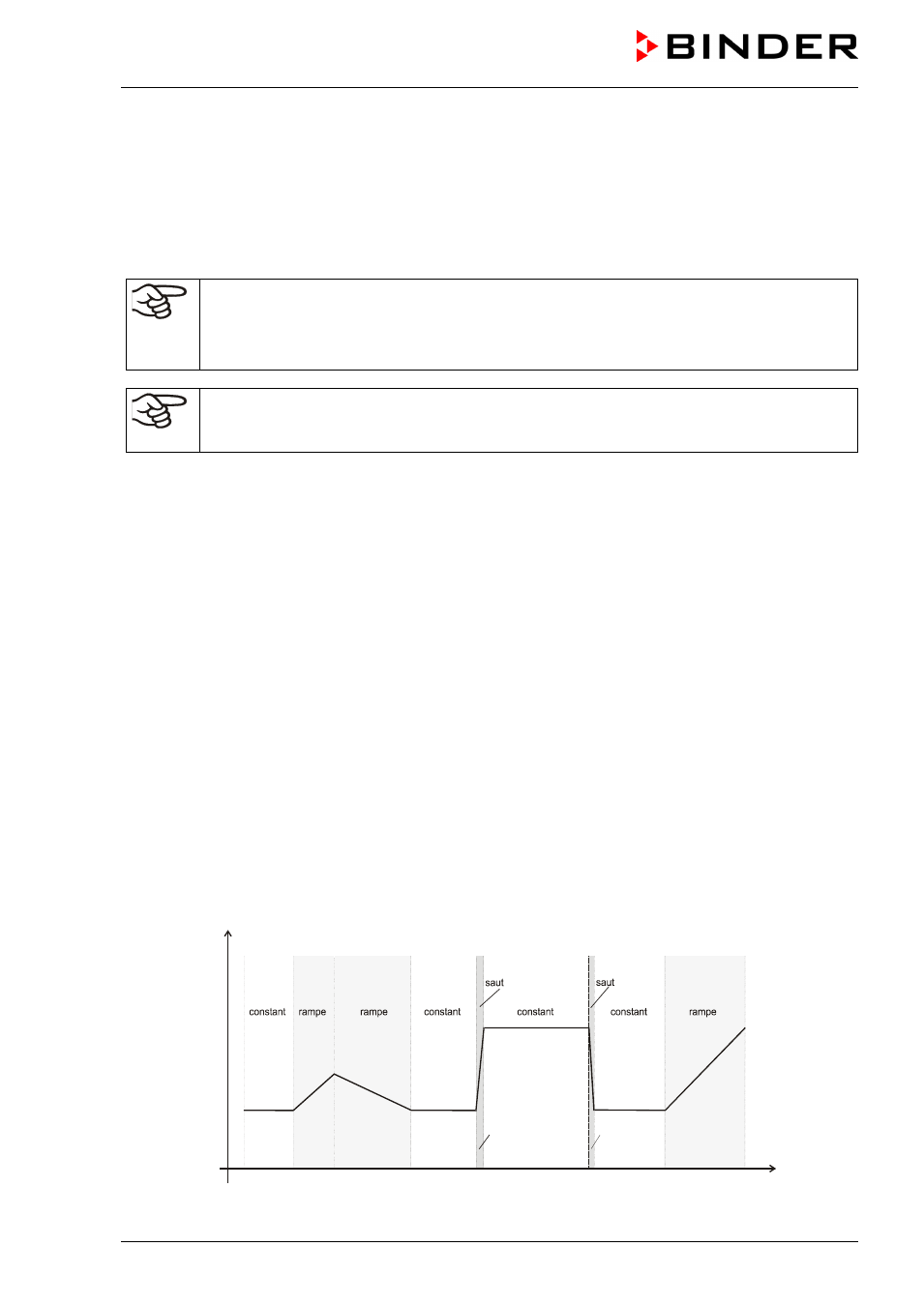

Figure 9: Conceptions de transitions de température
(lors du réglage défaut « rampe » dans le niveau d’utilisateur (chap. 10)
